申请日2015.11.06
公开(公告)日2016.04.20
IPC分类号B01D21/02; B01D21/26; B01D21/28; B01D21/24
摘要
本实用新型公开了一种高效污水旋流除砂装置，包括沉淀池、搅拌叶片、除砂管、吸砂口，所述沉淀池侧壁一侧设有进水口，所述沉淀池上部设有支撑架，支撑架一侧设有出水口，支撑架上设有齿轮箱，所述齿轮箱一侧设有电机，所述齿轮箱中心设有传动轴套，所述传动轴套侧壁设有若干搅拌叶片，所述传动轴套内部设有除砂管，除砂管下部设有吸砂口，所述吸砂口上部设有若干进气管，进气管上设有阀门，所述进气管连接有空气压缩机，所述除砂管上部两侧设有汽缸，汽缸轴端头部连接除砂管。本实用新型对污水进行旋流除砂，实现砂水分离，避免水污染带来的环境污染。
权利要求书
1.一种高效污水旋流除砂装置，包括沉淀池、搅拌叶片、除砂管、吸砂口，所述沉淀池侧壁一侧设有进水口，进水口口部设有法兰，所述沉淀池上部设有支撑架，支撑架一侧设有出水口，支撑架上设有齿轮箱，齿轮箱通过螺栓固定连接在支撑架上，所述齿轮箱一侧设有电机，所述齿轮箱中心设有传动轴套，电机通过齿轮箱带动传动轴套旋转运动，所述传动轴套侧壁设有若干搅拌叶片，其特征在于所述传动轴套内部设有除砂管，除砂管下部设有吸砂口，所述吸砂口呈锥形面结构，所述吸砂口上部设有若干进气管，进气管上设有阀门，所述进气管连接有空气压缩机，所述除砂管上部两侧设有汽缸，汽缸固定连接在支撑架上，汽缸轴端头部连接除砂管。
2.根据权利要求1所述的一种高效污水旋流除砂装置，其特征在于所述除砂管一侧设有反吹管，所述反吹管外接鼓风机。
3.根据权利要求1所述的一种高效污水旋流除砂装置，其特征在于所述除砂管一侧设有砂水分离器，所述砂水分离器包括料筒、进料口、出料口、螺旋叶片，所述除砂管口部搭接在进料口，进料口下部设有料筒，所述料筒内部设有螺旋叶片，螺旋叶片轴端连接有电机，所述料筒下部设有出料口，料筒尾部设有溢流口。
说明书
一种高效污水旋流除砂装置
技术领域
本实用新型属于污水净化处理技术领域，特别涉及一种高效污水旋流除砂装置。
背景技术
旋流除砂的工作原理：是根据离心沉降和密度差的原理，当水流在一定的压力从除砂器进口以切向进入设备后，产生强烈的旋流运动，由于砂水密度不同，在离心力、向心浮力、流体拽力的作用下，因受力不同，从而使密度低的清水上升，由溢流口排出，密度大的砂由底部排砂口排出，从而达到除砂的目的。
经过检索，授权公告号为CN203886243U的现有技术，公开了一种污水除砂旋流装置，包括壳体，于壳体上装置变速电机，变速电通过传动机构连接转动轴，所述转动轴的一端伸入所述壳体并连接转盘，在所述转盘的外周装置多个叶片;所述壳体内分别设置第一沉砂区及第二沉砂区，流入口及流出口设置在所述第一沉砂区内，于所述第二沉砂区内设置砂提升管，所述砂提升管连接除砂管;虽然利用污水的离心沉降和密度差的原理，旋流沉砂效果较好，但是沉砂之后，除砂管与沉砂区的相对高度不可自动调节，除砂管结构单一，随着除砂管与沉砂区的距离增大，在压缩空气量一定的情况下，砂水混合液的提升流量减小，除砂效果不好;若保证砂水混合液的提升流量，必定加大压缩空气量，自然而然增加空气压缩机的负荷。
发明内容
本实用新型的目的是克服现有技术中不足，提供一种高效污水旋流除砂装置，对污水进行旋流除砂，实现砂水分离，避免水污染带来的环境污染。
为了实现上述目的，本实用新型采用的技术方案是：

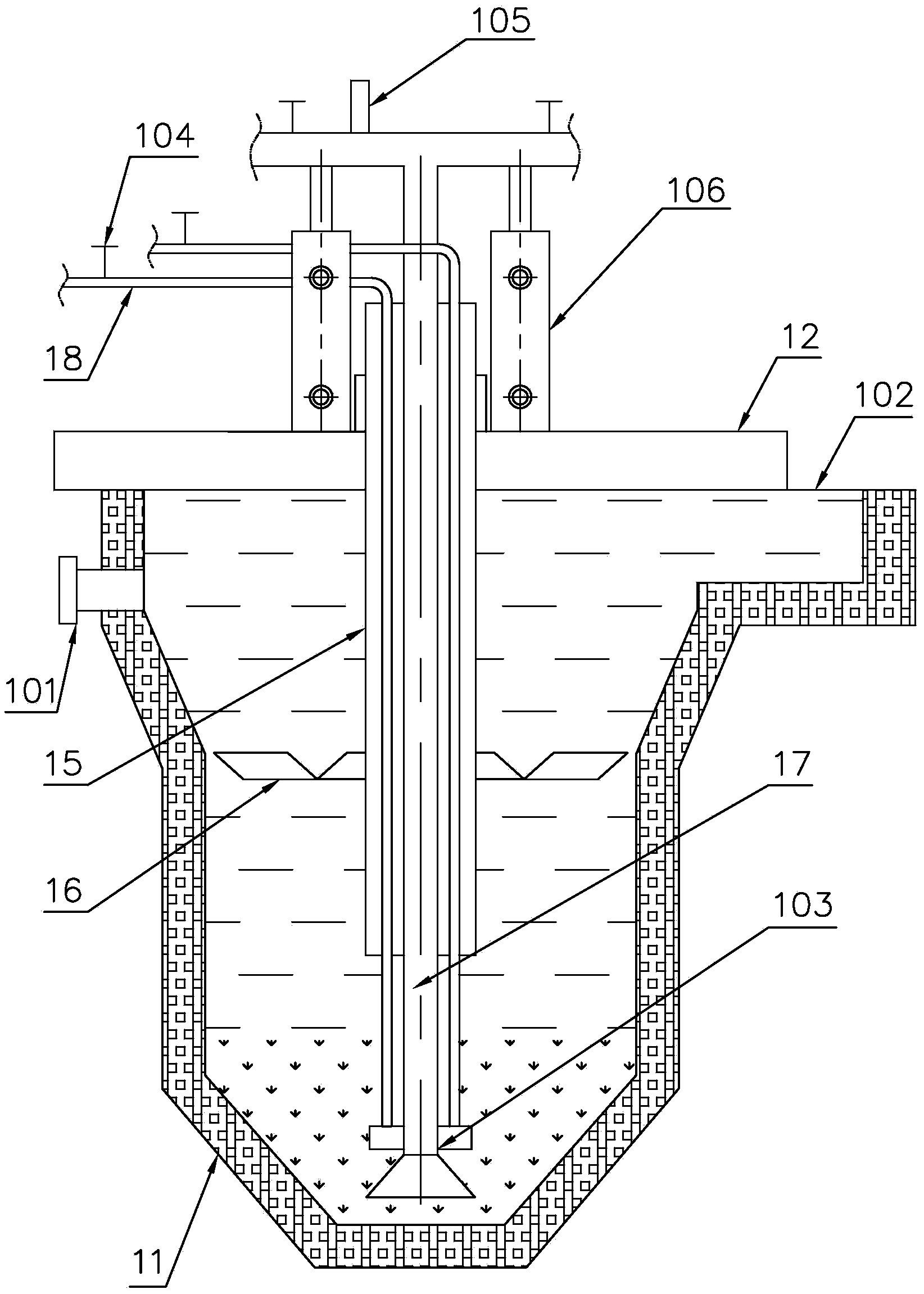

一种高效污水旋流除砂装置，包括沉淀池、搅拌叶片、除砂管、吸砂口，所述沉淀池侧壁一侧设有进水口，进水口口部设有法兰，所述沉淀池上部设有支撑架，支撑架一侧设有出水口，支撑架上设有齿轮箱，齿轮箱通过螺栓固定连接在支撑架上，所述齿轮箱一侧设有电机，电机为齿轮箱提供动力;所述齿轮箱中心设有传动轴套，电机通过齿轮箱带动传动轴套旋转运动，所述传动轴套侧壁设有若干搅拌叶片，搅拌叶片对污水进行旋流运动，由于砂水密度不同，在离心力、向心浮力、流体拽力的作用下，因受力不同，从而使密度低的清水上升，由出水口排出，密度大的砂粒进入沉淀池底部的沉淀区;所述传动轴套内部设有除砂管，除砂管下部设有吸砂口，所述吸砂口呈锥形面结构，所述吸砂口上部设有若干进气管，进气管上设有阀门，所述进气管连接有空气压缩机，所述空气压缩机将压缩空气通过进气管进入沉淀池底部的沉淀区，使位于沉淀区的污水、砂砾、空气形成气液混合体并降低了密度，从而实现了砂水混合液的提升，最后通过吸砂口吸收，并通过除砂管排出;所述除砂管上部两侧设有汽缸，汽缸固定连接在支撑架上，汽缸轴端头部连接除砂管，汽缸伸缩带动除砂管上下浮动，从而控制吸砂口与沉淀池底部沉淀区的相对高度，保证砂水混合液流量不变，除砂效果好，减少空气压缩机的负荷。
优选的，所述除砂管一侧设有反吹管，所述反吹管外接鼓风机，鼓风机通过反吹管对除砂管进行反吹，有效避免除砂管的损坏或者堵塞，既可以降低电耗，又可以安全可靠长期运行。
优选的，所述除砂管一侧设有砂水分离器，所述砂水分离器包括料筒、进料口、出料口、螺旋叶片，所述除砂管口部搭接在进料口，进料口下部设有料筒，所述料筒内部设有螺旋叶片，螺旋叶片轴端连接有电机，电机为砂水分离器提供动力;所述料筒下部设有出料口，料筒尾部设有溢流口，砂水混合液通过进料口进入料筒，在螺旋叶片的螺旋搅拌下，实现砂水分离，分离的水从溢流口排出。
本实用新型与现有技术相比较有益效果表现在：1)实现污水旋流除砂，砂水分离，避免水污染带来的环境污染;2)适应性强，可持续工作，运行稳定可靠，结构简单，成本低廉，易于安装和操作，具有体积小，处理能力大，节省现场空间等优点;3)所述除砂管一侧设有反吹管，反吹管对除砂管进行反吹，有效避免除砂管的损坏或者堵塞，延长设备的使用寿命;4)所述除砂管上部两侧设有汽缸，汽缸伸缩带动除砂管上下浮动，从而控制吸砂口与沉淀池底部沉淀区的相对高度，保证砂水混合液流量不变，除砂效果好。
