申请日2015.09.21
公开(公告)日2015.12.30
IPC分类号F24F13/22
摘要
空调冷凝水处理装置，属于空调冷凝水处理技术领域。本实用新型是为了解决现有空调冷凝水处理装置受现场条件限制、对现场环境造成影响的问题。本实用新型所述的空调冷凝水处理装置，雾化仓上设有至少一个导流管接口，水位监测装置用于监测雾化仓中冷凝水的液位，水位监测装置的信号输出端连接雾化控制电路的液位信号输入端，雾化控制电路的控制信号输出端连接雾化器的控制信号输入端，雾化器的雾化片位于雾化仓内，雾化仓的出雾口与雾化迷宫的进雾口连通。本实用新型适用于处理空调冷凝水。

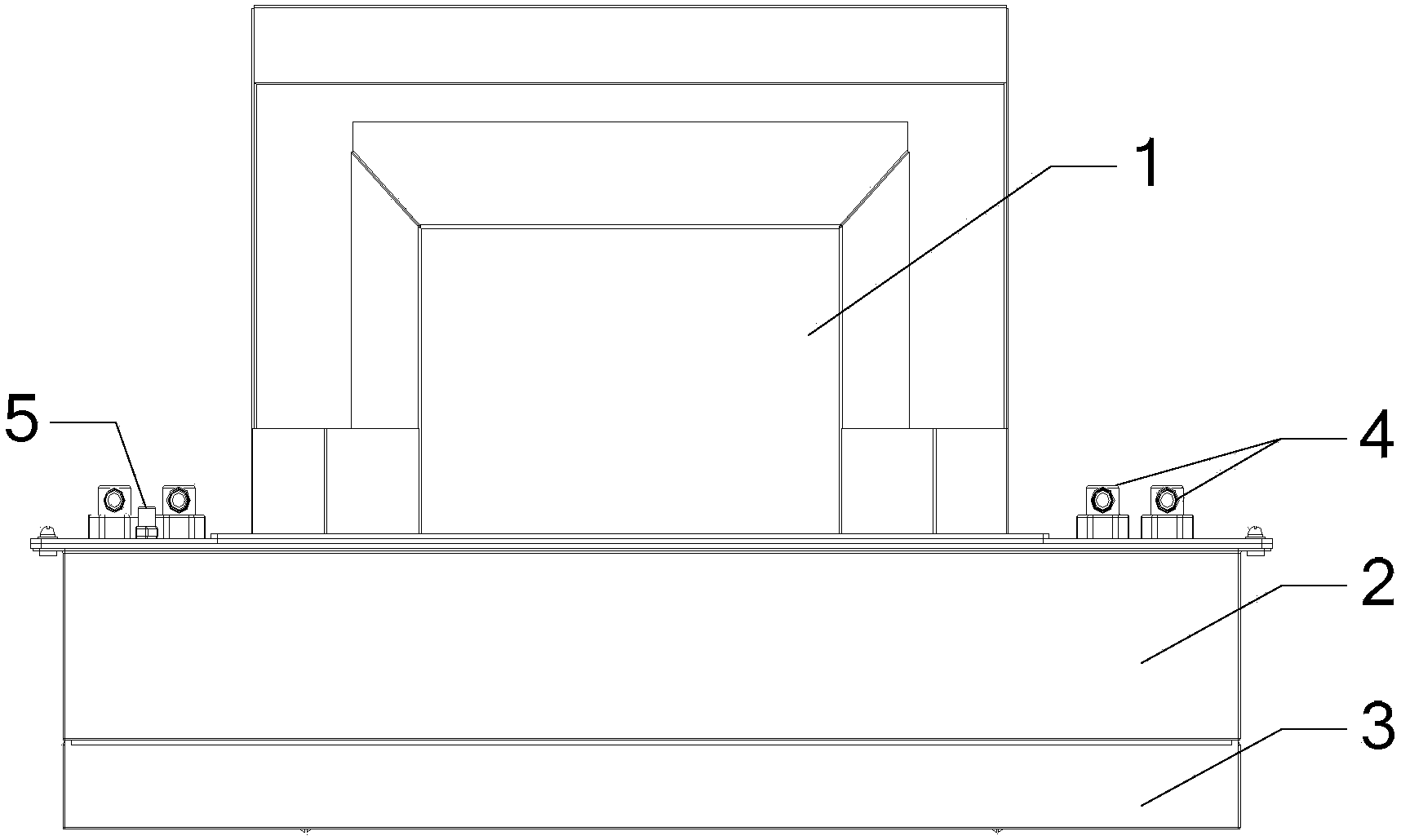

摘要附图
权利要求书
1.空调冷凝水处理装置，其特征在于，它包括：雾化迷宫(1)、雾化仓(2)、水位 监测装置(5)、雾化器(6)和雾化控制电路(8);
雾化仓(2)上设有至少一个导流管接口(4)，水位监测装置(5)用于监测雾化仓(2) 中冷凝水的液位，水位监测装置(5)的信号输出端连接雾化控制电路(8)的液位信号输 入端，雾化控制电路(8)的控制信号输出端连接雾化器(6)的控制信号输入端，雾化器 (6)的雾化片位于雾化仓(2)内，雾化仓(2)的出雾口与雾化迷宫(1)的进雾口连通。
2.根据权利要求1所述的空调冷凝水处理装置，其特征在于，它还包括：雾化器电 源(7);雾化器电源(7)用于给雾化器(6)供电。
3.根据权利要求1所述的空调冷凝水处理装置，其特征在于，它还包括：控制仓(3); 雾化器(6)、雾化器电源(7)和雾化控制电路(8)均位于控制仓(3)内。
4.根据权利要求1所述的空调冷凝水处理装置，其特征在于，空调冷凝水处理装置 通过无线设备与上位机进行数据交换。
5.根据权利要求1所述的空调冷凝水处理装置，其特征在于，雾化器(6)的成雾量 为1500±200ml/hr。
6.根据权利要求1所述的空调冷凝水处理装置，其特征在于，雾化仓(2)内设有风 机。
7.根据权利要求1所述的空调冷凝水处理装置，其特征在于，水位监测装置(5)为 液位传感器。
说明书
空调冷凝水处理装置
技术领域
本实用新型属于空调冷凝水处理技术领域。
背景技术
现有空调冷凝水处理有两种方式：导流法和加热法。导流法将空调的冷凝水通过排水 管引出排到下水或室外，其受环境的影响较大，在无法连接到下水和室外的场合根本无法 使用。加热法通过将冷凝水在容器内加热到沸点，使水蒸发。其加热必然导致周围温度升 高，同时增加大量的能量消耗。由于加热管的长期运行存在一定的故障率，也导致产品的 故障频发。
实用新型内容
本实用新型是为了解决现有空调冷凝水处理装置受现场条件限制、对现场环境造成影 响的问题，现提供空调冷凝水处理装置。
空调冷凝水处理装置，它包括：雾化迷宫1、雾化仓2、水位监测装置5、雾化器6和 雾化控制电路8;
雾化仓2上设有至少一个导流管接口4，水位监测装置5用于监测雾化仓2中冷凝水 的液位，水位监测装置5的信号输出端连接雾化控制电路8的液位信号输入端，雾化控制 电路8的控制信号输出端连接雾化器6的控制信号输入端，雾化器6的雾化片位于雾化仓 2内，雾化仓2的出雾口与雾化迷宫1的进雾口连通。
所述空调冷凝水处理装置还包括：雾化器电源7;雾化器电源7用于给雾化器6供电。
所述空调冷凝水处理装置还包括：控制仓3;雾化器6、雾化器电源7和雾化控制电路 8均位于控制仓3内。
空调冷凝水处理装置通过无线设备与上位机进行数据交换。
雾化器6的成雾量为1500±200ml/hr。
雾化仓2内设有风机。
水位监测装置5为液位传感器。
本实用新型所述的空调冷凝水处理装置能够实时处理空调冷凝水，不受现场条件的限 制，功耗低，不会对其它设备和现场的环境造成影响。节能环保，不需人为干预长期稳定 运行。完全达到冷凝水处理的目的。在使用过程中安全可靠，无需维护，远程监控功能直 观的让用户了解冷凝水的处理过程。空调冷凝水处理装置节能环保，对于现场环境不会产 生影响。
