申请日2015.09.21
公开(公告)日2016.01.06
IPC分类号E03C1/12
摘要
本实用新型提出了带管理功能的玻璃钢污水应急储水装置，包括罐体、进水口、检修口、排污泵、设备箱和控制主机，罐体上设置有液位传感器，进水口和检修口设置在罐体上，进水口上设置有进水流量计，设备箱设置在罐体上，排污泵设置在设备箱内，排污泵的抽水管伸入罐体中，排污泵的排水管上设置有出水流量计，进水流量计、出水流量计、液位传感器和排污泵均与控制主机电性连接，所述控制主机包括为PLC和显示装置。本实用新型可以用于记录、保存和查询进水口进水量、排污泵排水量、罐体内污水液位高低及设备运行时间，具有结构简单、使用和管理方便的优点。

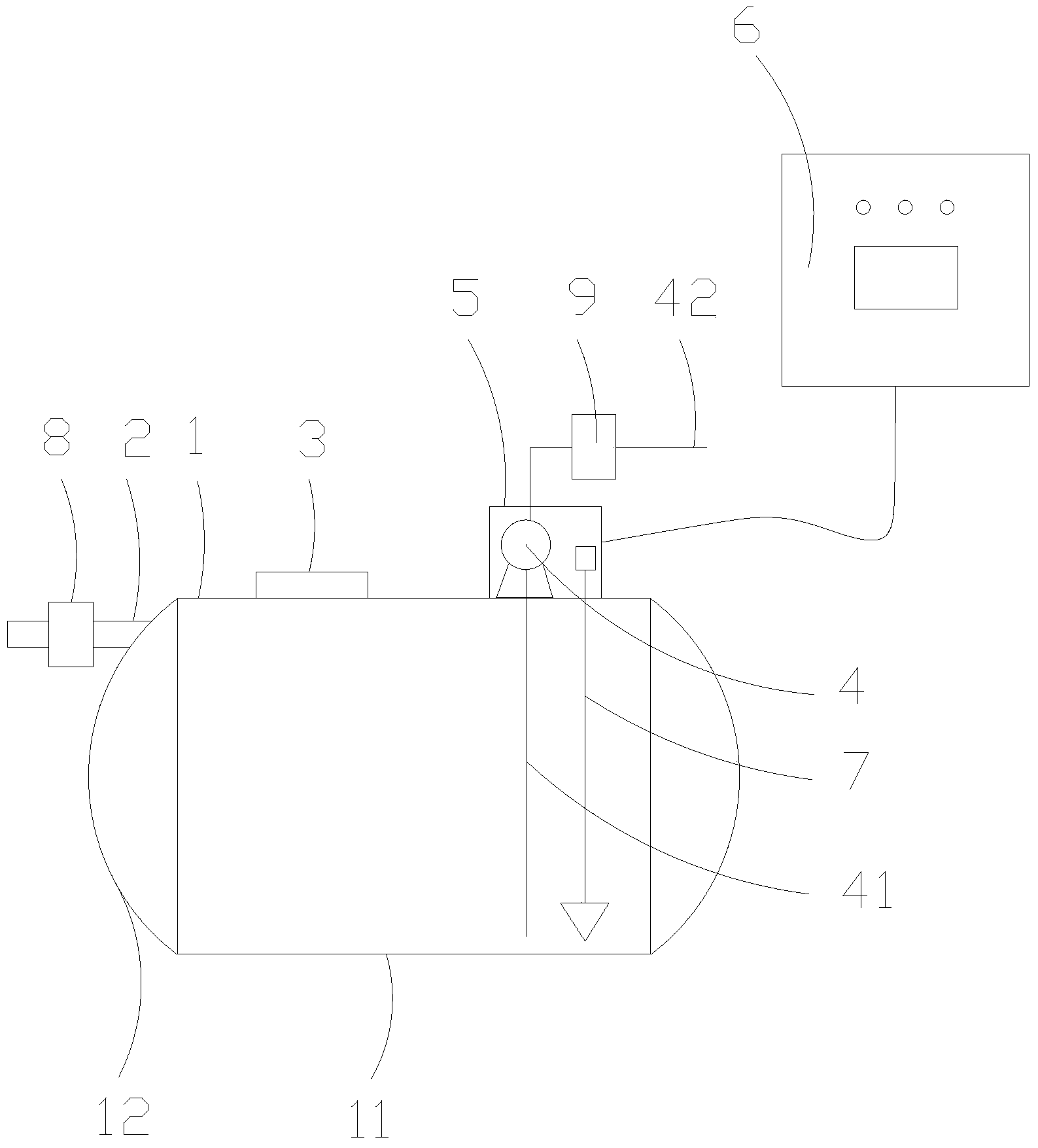

摘要附图
权利要求书
1.带管理功能的玻璃钢污水应急储水装置，其特征在于：包括罐体、进水 口、检修口、排污泵、设备箱和控制主机，罐体上设置有液位传感器，进水口 和检修口设置在罐体上，进水口上设置有进水流量计，设备箱设置在罐体上， 排污泵设置在设备箱内，排污泵的抽水管伸入罐体中，排污泵的排水管上设置 有出水流量计，进水流量计、出水流量计、液位传感器和排污泵均与控制主机 电性连接，所述控制主机包括为PLC和显示装置，用于记录、保存和查询进水 口进水量、排污泵排水量、罐体内污水液位高低、设备开始使用时间及总使用 时间。
2.如权利要求1所述的带管理功能的玻璃钢污水应急储水装置，其特征 在于：所述设备箱的内壁上设置有隔音装置。
3.如权利要求2所述的带管理功能的玻璃钢污水应急储水装置，其特征在 于：所述隔音装置为隔音棉或隔音板。
4.如权利要求1所述的带管理功能的玻璃钢污水应急储水装置，其特征在 于：所述设备箱内设置有防震缓冲装置，所述排污泵通过防震缓冲装置与所述 设备箱连接。
5.如权利要求4所述的带管理功能的玻璃钢污水应急储水装置，其特征在 于：所述防震缓冲装置为橡胶垫。
6.如权利要求1所述的带管理功能的玻璃钢污水应急储水装置，其特征在 于：还包括应急电源，应急电源与所述控制主机电性连接。
7.如权利要求1所述的带管理功能的玻璃钢污水应急储水装置，其特征在 于：所述罐体包括圆柱形罐身和固定连接在圆柱形罐身两端的弧形罐盖。
8.如权利要求1所述的带管理功能的玻璃钢污水应急储水装置，其特征在 于：所述进水口设置在弧形罐盖上，所述检修口设置在圆柱形罐身上方。
9.如权利要求1-8中任一项所述的带管理功能的玻璃钢污水应急储水装置， 其特征在于：所述罐体为玻璃钢罐体。
说明书
带管理功能的玻璃钢污水应急储水装置
技术领域
本实用新型涉及污水应急储水装置，特别涉及带管理功能的玻璃钢污水应 急储水装置。
背景技术
环保等行政管理部门为了加强对污染企业的管理，一般只能做到每隔一段 时间到企业污水处理现场走访，了解污水处理设施运行情况，确保企业不随意 往外排污。临时性的污水应急排放或其他污染源紧急泄漏(如液氨等制冷剂泄 漏)的应急排放情况，而往往企业这些临时性的排污环保等行政管理部门不得 而知。如图1所示，原来的污水应急储水装置主要由罐体101和排污泵102组 成，仅能收纳污水排出污水，但环保等行政管理人员无法对污水应急储水装置 的投入使用时间、使用时长、污水总量、何时恢复正常等情况无法掌握。
在玻璃钢污水应急储水装置的基础上增加一套具备数据测量、记录、保存 有查询功能的仪器，具体由流量计、液位传感器和带管理功能的控制主机组成， 即可对污染企业的玻璃钢污水应急储水装置日常运行情况就一清二楚，带管理 功能的玻璃钢污水应急储水装置具有数据记录、储存和查询的功能，并且方便 管理。
实用新型内容
本实用新型提出了带管理功能的玻璃钢污水应急储水装置，解决了现有技 术中环保管理人员无法了解污水应急储水装置各项运行数据的缺陷。
本实用新型的技术方案是这样实现的：
带管理功能的玻璃钢污水应急储水装置，包括罐体、进水口、检修口、排 污泵、设备箱和控制主机，罐体上设置有液位传感器，进水口和检修口设置在 罐体上，进水口上设置有进水流量计，设备箱设置在罐体上，排污泵设置在设 备箱内，排污泵的抽水管伸入罐体中，排污泵的排水管上设置有出水流量计， 进水流量计、出水流量计、液位传感器和排污泵均与控制主机电性连接，所述 控制主机包括为PLC和显示装置，用于记录、保存和查询进水口进水量、排污 泵排水量、罐体内污水液位高低、设备开始使用时间及总使用时间。
进一步，所述设备箱的内壁上设置有隔音装置。
进一步，所述隔音装置为隔音棉或隔音板。
进一步，所述设备箱内设置有防震缓冲装置，所述排污泵通过防震缓冲装 置与所述设备箱连接。
进一步，所述防震缓冲装置为橡胶垫。
进一步，还包括应急电源，应急电源与所述控制主机电性连接。
进一步，所述罐体包括圆柱形罐身和固定连接在圆柱形罐身两端的弧形罐 盖。
进一步，所述进水口设置在弧形罐盖上，所述检修口设置在圆柱形罐身上 方。
进一步，所述罐体为玻璃钢罐体。
本实用新型的有益效果：本实用新型通过进水流量计可以统计进入罐体的 污水量，通过出水流量计可以统计抽出罐体的污水量，通过液位传感器可以了 解罐体内污水的液位情况，并与PLC控制主机配合，结合PLC自身的存储单元、 计数单元和计时单元，实时在PLC控制主机上显示，让人了解到进水口进水量、 排污泵排水量、罐体内污水液位高低、设备开始使用时间及总使用时间等各项 数据;增加隔音装置后可以减少从设备箱中传出的排污泵的噪音，营造安静的 工作环境;增加防震缓冲装置后，可以有效减少排污泵的震动，一方面减少噪 音，另一方面保证排污泵的正常工作，增加使用寿命;设置应急电源后可以保 证断电后PLC控制主机的仍能正常运行，并且保证各项数据不丢失。
