申请日2015.09.21
公开(公告)日2016.03.02
IPC分类号C02F5/00
摘要
本实用新型平板式水处理器属于锅炉水处理设备领域，解决了现有锅炉水处理系统不能解决锅炉结垢的问题;采用的技术方案：包括罐体，罐体相对应的两侧分别设置有进水口和出水口，罐体内固定设置有多个水处理器模块，多个水处理器模块之间通过连接件紧固连接，水处理器模块包括上下各一块单面导磁板，上下两个单面导磁板之间设置多个双面导磁板，双面导磁板与单面导磁板之间以及相邻双面导磁板之间均设有塑料隔板，单面导磁板、双面导磁板以及塑料隔板通过螺栓连接紧固在一起，单面导磁板的内表面以及双面导磁板的两个平面上均开设多个纵向通水槽，通水槽上最窄处的宽度为20-28毫米，在对应通水槽的塑料隔板上间隔设置有多个塑封永久磁铁。

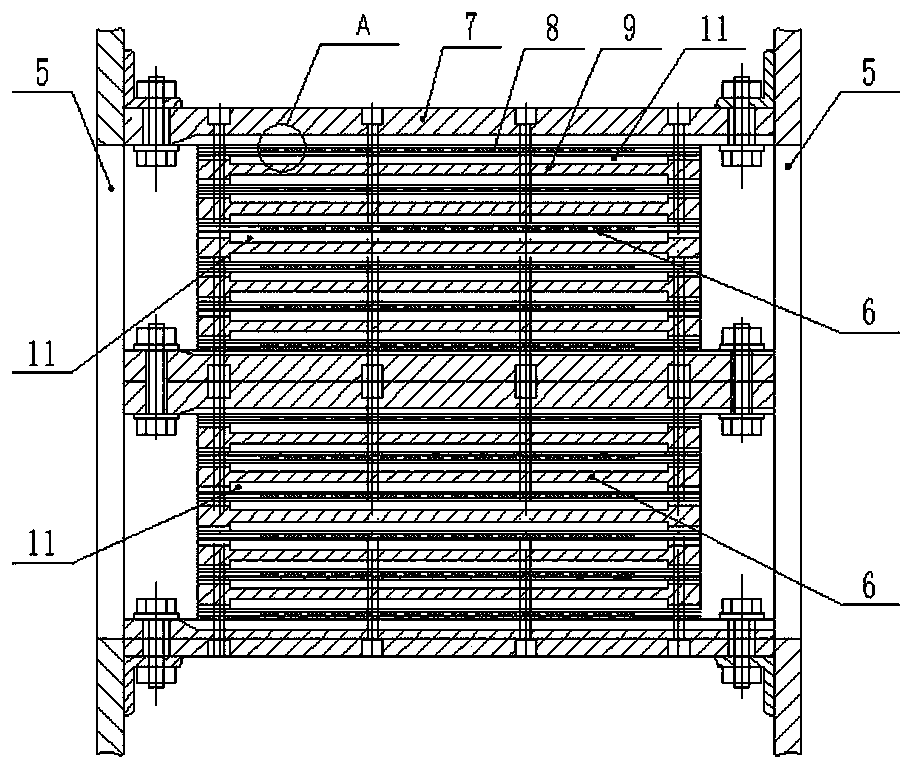

摘要附图
权利要求书
1.平板式水处理器，包括底座(3)，底座(3)上固定设置有中空的罐体(4)，罐体(4)相对应的两侧分别设置有与罐体(4)内部空间相通的进水口(1)和出水口(2)，罐体(4)内设置有两块隔板(5)，隔板(5)之间固定设置有多个水处理器模块(6)，所述多个水处理器模块(6)之间通过连接件紧固连接，其特征在于：所述水处理器模块(6)包括上下各一块的单面导磁板(7)，所述上下两个单面导磁板(7)之间设置多个双面导磁板(8)，双面导磁板(8)与单面导磁板(7)之间以及相邻双面导磁板(8)板之间均设有塑料隔板(9)，单面导磁板(7)、双面导磁板(8)以及塑料隔板(9)通过螺栓连接紧固在一起，单面导磁板(7)的内表面以及双面导磁板(8)的两个平面上均开设多个纵向通水槽(11)，通水槽(11)上最窄处的宽度为20-28毫米，在对应通水槽(11)的塑料隔板(9)上间隔设置有多个塑封永久磁铁(10)。
2.根据权利要求1所述的平板式水处理器，其特征在于：所述通水槽(11)为竹节型。
3.根据权利要求1或2所述的平板式水处理器，其特征在于：所述塑封永久磁铁(10)的纵向和横向均按照N-S-N-S的方式排列，每个塑料隔板(9)上塑封永久磁铁(10)的排列方式相同。
说明书
平板式水处理器
技术领域
本实用新型属于锅炉水处理设备领域，特别是涉及一种平板式水处理器。
背景技术
在传统的工业技术中，工业锅炉一般都是自来水，对其水质并没有特别的要求，也没有做任何处理，因此锅炉锅管内产生水垢是常见的事情，也是不可避免的。结水垢后，会使金属管壁局部过热，使管子鼓包，严重时会引起锅炉爆管事故发生。因此结垢到一定程度就得进行停炉药洗，不但浪费人力物力，还会对锅炉造成机械损伤和化学腐蚀，而且水中的钠含量会越来越高，必须定时排放，浪费时间。
随着人们对结垢原理的进一步认识，在现代工业锅炉中也会增加一些锅炉用水的预处理装置，现有的水处理装置通常是采用过滤器将水中的杂质过滤掉，然后在水中预先添加一些防止结垢的药剂，其主要的原理还是通过添加化学药剂来防止锅炉结垢。这种方式长期投入成本大，容易对锅炉造成化学腐蚀，而且由于并没有改变水的内在结构，因此这种水处理方式只能够延缓锅炉结垢的速率。长时间时候后，锅炉同样会结垢。
实用新型内容
本实用新型克服现有技术存在的不足，解决了现有锅炉水处理系统不能解决锅炉结垢的问题，旨在提供一种平板式水处理器，该平板式水处理采用磁铁对锅炉用水进行处理，可以有效避免水垢的生成，而且能够将锅炉锅管内已凝结的水垢进行清除。
为了解决上述技术问题，本实用新型采用的技术方案为：平板式水处理器，包括底座，底座上固定设置有中空的罐体，罐体相对应的两侧分别设置有与罐体内部空间相通的进水口和出水口，罐体内设置有两块隔板，隔板之间固定设置有多个水处理器模块，所述多个水处理器模块之间通过连接件紧固连接，所述水处理器模块包括上下各一块单面导磁板，上下两个单面导磁板之间设置多个双面导磁板，双面导磁板与单面导磁板之间以及相邻双面导磁板板之间均设有塑料隔板，单面导磁板、双面导磁板以及塑料隔板通过螺栓连接紧固在一起，单面导磁板的内表面以及双面导磁板的两个平面上均开设多个纵向通水槽，通水槽上最窄处的宽度为22-30毫米，在对应通水槽的塑料隔板上间隔设置有多个塑封永久磁铁。
优选的是，所述通水槽为竹节型。
优选的是，所述塑封永久磁铁的纵向和横向均按照N-S-N-S的方式排列，每个塑料隔板上塑封永久磁铁的排列方式相同。
本实用新型与现有技术相比具有以下有益效果：本实用新型通过采用塑封永久磁铁将原先三层的塑料隔板变换成单层，简化了塑料隔板的生产工艺，而且使永久磁铁的磁性增大，作用到水上的磁通量也增大，另外通过增大通水槽的宽度，解决了原有通水槽会被铁锈，铁渣堵塞的问题，通水槽增大后，相应的永久磁铁的直径也需要增大，水流切割磁力线强度增大，增强了水处理器的作用。同等大小的平板式水处理脱垢期明显缩短，从原先的40天减少到现在的25天。
经过本处理器处理后的水分子具有很高的活性，更倾向于参与同其他化合物进行反应，水分子的化学稳定性降低，在水分子参与的可逆化学反应中更倾向于水合方向，生产盐类物质时更趋向于低价盐离子化合物，同等条件下相比普通水可承载更高的离子浓度。
因此，可以使水中的钙、镁元素以可溶性的碳酸氢盐化合物存在，即以钙离子和镁离子形式存在。这些离子被单个的水分子包围，相互粘附与累积特性受到破坏，使水中钙、镁等结垢物的针状结晶体改变为粒状结晶体，形成可溶的碳酸盐类化合物，不会在受热面上形成结垢，粒状结晶体则随排污管排出，从根本上抑制了水垢的形成。
在本处理的交错磁路磁场作用下使水分子团簇变小，渗透力增强，水分子偶极距发生偏转，增大，其与盐类正负离子吸引力也增大，使得受热炉膛，管壁上原有旧水垢逐渐开裂、疏松，变成松软的泥状物质，自行脱落，轻松达到除垢的目的。
