申请日2015.09.21
公开(公告)日2016.03.02
IPC分类号C02F1/66; B01F13/02; B01F15/06; C02F103/34
摘要
本实用新型涉及一种含硫污水中和装置，包括污水中和槽以及与污水中和槽相通的污水注入管线、碱液管线、氮气管线、新鲜水管线、蒸汽管线、排污管线，污水中和槽内设有加热盘管，加热盘管一端与蒸汽管线连接，另一端伸出污水中和槽外部，并设有排凝阀;污水中和槽内还设有泵，泵与排污管线连接。本实用新型的含硫污水中和装置通过引入氮气管线，通过氮气的搅拌作用使碱液与污水混合更加快速、均匀，提高了中和效率;此外，蒸汽管线在寒冷的冬季能确保中和槽不受外界气温影响，保证作业的持续性与稳定性。

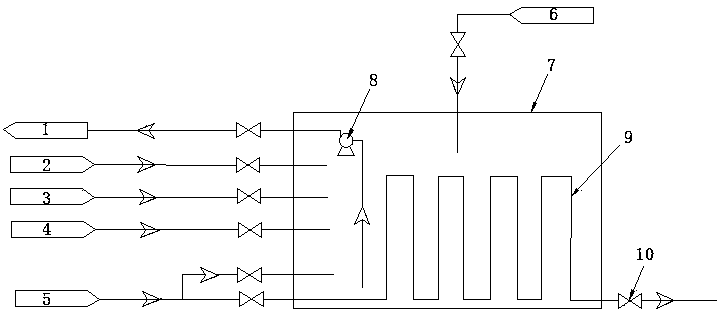

摘要附图
权利要求书
1.一种含硫污水中和装置，其特征在于：包括污水中和槽以及与所述污水中和槽相通的污水注入管线、碱液管线、氮气管线、蒸汽管线、排污管线，所述氮气管线、蒸汽管线上均设有阀门，所述污水中和槽内还设有泵，所述泵与排污管线连接。
2.如权利要求1所述的含硫污水中和装置，其特征在于：还包括与所述污水中和槽相通的新鲜水管线。
3.如权利要求1或2所述的含硫污水中和装置，其特征在于：所述污水中和槽内设有加热盘管，所述加热盘管一端与所述蒸汽管线连接，另一端伸出所述污水中和槽外部，并设有排凝阀。
说明书
含硫污水中和装置
技术领域
本实用新型涉及一种含硫污水中和装置。
背景技术
沥青生产过程中，会产生大量的含硫污水，众所周知，含硫污水的直接排放会造成严重的环境问题，目前一般对含硫污水进行中和后再排放。然而，现有的含硫污水处理装置存在很多问题，例如，对于大型处理装置，仅靠碱液的注入与含硫污水进行混合，往往扩散、混合不均匀，中和速度慢，甚至出现局部区域中和不到位的情况;例如，在北方地区，冬季时间长、温度低，含硫污水处理装置即使做保温处理，仍然存在冬季结冻的现象。
发明内容
本实用新型的目的在于针对上述问题，提出一种中和效率更高、适应性更广的含硫污水中和装置。
本实用新型的目的是这样实现的：含硫污水中和装置，包括污水中和槽以及与所述污水中和槽相通的污水注入管线、碱液管线、氮气管线、蒸汽管线、排污管线，所述氮气管线、蒸汽管线上均设有阀门，所述污水中和槽内还设有泵，所述泵与排污管线连接。
进一步的，还包括与所述污水中和槽相通的新鲜水管线。
进一步的，所述污水中和槽内设有加热盘管，所述加热盘管一端与所述蒸汽管线连接，另一端伸出所述污水中和槽外部，并设有排凝阀。
本实用新型的含硫污水中和装置通过引入氮气管线，通过氮气的搅拌作用使碱液与污水混合更加快速、均匀，提高了中和效率;此外，蒸汽管线在寒冷的冬季能确保中和槽不受外界气温影响，保证作业的持续性与稳定性。
