申请日2015.09.21
公开(公告)日2016.01.27
IPC分类号A01K63/04
摘要
本实用新型涉及一种螺杆式养鱼山塘底部排污水装置，包括排污箱，所述排污箱的一面设置有拦鱼栅，排污箱的另一面固连有排污管，所述排污箱内嵌合有闸门，所述闸门上固连有螺母，所述螺母上螺接有螺杆，所述螺杆的一端固连有摇杆，所述摇杆的另一端设置有用于控制闸门开闭的手柄。本实用新型结构简单、操作简便易行、制造成本低，通过旋转手柄控制闸门的开启和关闭实现山塘底部污水和沉积物的自动去除，保持养殖系统水质清新、环境良好，从而促进养殖鱼类的健康生长、提高养殖产量。

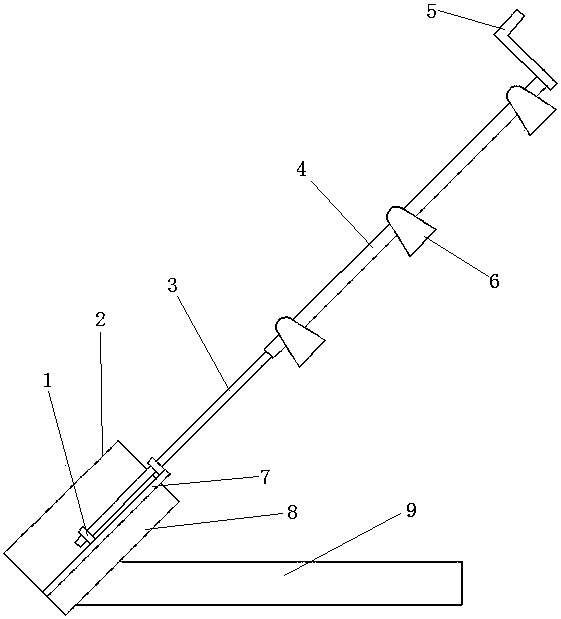

摘要附图
权利要求书
1.一种螺杆式养鱼山塘底部排污水装置，其特征在于：包括排污箱，所述排污箱的一面设置有拦鱼栅，排污箱的另一面固连有排污管，所述排污箱内嵌合有闸门，所述闸门上固连有螺母，所述螺母上螺接有螺杆，所述螺杆的一端固连有摇杆，所述摇杆的另一端设置有用于控制闸门开闭的手柄。
2.根据权利要求1所述的一种螺杆式养鱼山塘底部排污水装置，其特征在于：所述排污箱为水泥砂浆砌筑的正方体或长方体的箱体结构，排污箱的内壁上开设有用于容置闸门的凹槽，所述凹槽的槽宽略大于闸门的门宽。
3.根据权利要求1所述的一种螺杆式养鱼山塘底部排污水装置，其特征在于：所述拦鱼栅为圆钢焊接而成的网栅结构或铁丝网。
4.根据权利要求1所述的一种螺杆式养鱼山塘底部排污水装置，其特征在于：所述摇杆上设置有若干轴承，所述轴承上固连有轴承座，所述轴承座固连在地面结构上。
5.根据权利要求1所述的一种螺杆式养鱼山塘底部排污水装置，其特征在于：所述螺母设置在闸门的中轴线的中点和顶点，所述螺母和螺杆均由防锈材质制成。
说明书
一种螺杆式养鱼山塘底部排污水装置
技术领域
本实用新型涉及一种螺杆式养鱼山塘底部排污水装置。
背景技术
我国南方的山地丘陵地貌，拥有数量众多的山塘，不仅使农业灌溉得到了保障，还提高了防洪抗旱能力。山塘养殖也打破了以畜牧为主的传统养殖发展模式，掀起山塘发展水产养殖热潮，用作养殖鸭、鹅和各类淡水鱼类等，开辟了水产养殖新途径，不仅给群众增加了收入，还实现经济和社会效益的共同获利。山塘具有养殖面积大、水位深、增产潜力大的特点。近年来，随着山塘水库养殖的发展，由粗放粗养型向投饵施肥精养型转换，由于饵料、药物的频繁施加使养殖水体逐渐富营养化，导致养殖水体内源性污染，水质恶化日益严重，导致鱼病频发，饲料转化率低，养殖成本增加。传统养鱼山塘建设缺少底部排污水装置，底层水体交换性差，污物沉积，造成山塘底部水体缺氧，水质不良而影响养殖。目前大部分山塘使用古老的分层式石头阀门，采用木头塞，一方面排放水时需要下水人工作业，工作强度大，危险性高;另一方面这些池塘底部排污水设施设备已不适应精养型山塘养鱼模式。还有一些养鱼山塘采用山塘水库排水设施进行排污水，虽然排放水方便，但达不到底部排污的效果，起不到改善养殖水体的作用。
实用新型内容
本实用新型的目的是针对以上不足之处，提供了一种结构简单、易操作、制造成本低的螺杆式养鱼山塘底部排污水装置。
本实用新型解决技术问题所采用的方案是，一种螺杆式养鱼山塘底部排污水装置，包括排污箱，所述排污箱的一面设置有拦鱼栅，排污箱的另一面固连有排污管，所述排污箱内嵌合有闸门，所述闸门上固连有螺母，所述螺母上螺接有螺杆，所述螺杆的一端固连有摇杆，所述摇杆的另一端设置有用于控制闸门开闭的手柄。
进一步的，所述排污箱为水泥砂浆砌筑的正方体或长方体的箱体结构，排污箱内开设有用于容置闸门的凹槽，所述凹槽的槽宽略大于闸门的门宽。
进一步的，所述拦鱼栅为圆钢焊接而成的网栅结构或铁丝网。
进一步的，所述摇杆上设置有若干轴承，所述轴承上固连有轴承座，所述轴承座固连在地面结构上。
进一步的，所述螺母设置在闸门的中轴线的中点和顶点上，所述螺母和螺杆均由防锈材质制成。
与现有技术相比，本实用新型具有以下有益效果：本实用新型结构简单、操作简便易行、制造成本低，通过旋转手柄控制闸门的开启和关闭实现山塘底部污水和沉积物的自动去除，保持养殖系统水质清新、环境良好，从而促进养殖鱼类的健康生长、提高养殖产量
