申请日2015.09.21
公开(公告)日2016.01.27
IPC分类号C02F9/06; C02F101/32
摘要
本实用新型涉及一种电气浮强化型含油污水处理装置。所述的处理装置包括筒体，所述的筒体包括由隔板分隔的一级气浮室和二次气浮室，所述的一级气浮室和二级气浮室上分别设有排气口、集油室、排油口、排污口和进水口，所述的一级气浮室和二级气浮室内设有折流挡板、导流板、一级气浮电极和二级气浮电极，所述的一级气浮电极和二级气浮电极采用钛板电极，并与水平面呈60°角，所述的一级气浮室两侧设有超声波振动头。本实用新型将超声波技术、电极气浮技术、斜板除油技术结合为一体，制成一体化设备，通过超声波作用降低油水界面张力，使油水易于破乳，再使用电极气浮对破乳后的油水进行进一步分离，与传统除油设备相比，具有占地面积小、药剂使用量少、运行效果好，对水质适应性强尤其是进水中乳化油含量高的含油污水，出水效果好，自动化程度高。

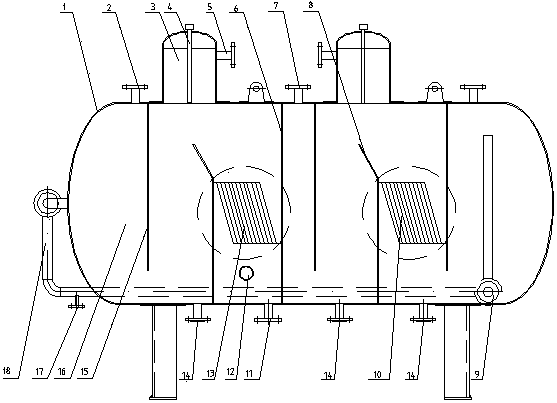

摘要附图
权利要求书
1.电气浮强化型含油污水处理装置，其特征在于：所述的处理装置包括筒体，所述的筒体包括由隔板分隔的一级气浮室和二次气浮室，所述的一级气浮室和二级气浮室上分别设有排气口、集油室、排油口、排污口和进水口，所述的一级气浮室和二级气浮室内设有折流挡板、导流板、一级气浮电极和二级气浮电极，所述的一级气浮电极和二级气浮电极采用钛板电极，并与水平面呈60°角，所述的一级气浮室两侧设有超声波振动头。
2.根据权利要求1所述的电气浮强化型含油污水处理装置，其特征在于：所述的集油室内设有油水界面仪控制自动排油。
说明书
电气浮强化型含油污水处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一种电气浮强化型含油污水处理装置。
背景技术
目前，石油化工废水处理、港口码头、油库、轻工业含油、油脂化工、机械加工的等领域，进水大多为乳化油较高的含油污水，因此大多采用电极装置清除油污，但是由于油水表面张力较大，直接通过电极装置油污去除效果不好、油污去除率较低。
实用新型内容
本实用新型涉及一种结构合理、乳化油去除率高、适应性强、占地小无噪声、自动化程度高的电气浮强化型含油污水处理装置。
本实用新型的技术方案是：所述的处理装置包括筒体，所述的筒体包括由隔板分隔的一级气浮室和二次气浮室，所述的一级气浮室和二级气浮室上分别设有排气口、集油室、排油口、排污口和进水口，所述的一级气浮室和二级气浮室内设有折流挡板、导流板、一级气浮电极和二级气浮电极，所述的一级气浮电极和二级气浮电极采用钛板电极，并与水平面呈60°角，所述的一级气浮室两侧设有超声波振动头
所述的集油室内设有油水界面仪控制自动排油。
本实用新型将超声波技术、电极气浮技术、斜板除油技术结合为一体，制成一体化设备，通过超声波作用降低油水界面张力，使油水易于破乳，再使用电极气浮对破乳后的油水进行进一步分离，与传统除油设备相比，具有占地面积小、药剂使用量少、运行效果好，对水质适应性强尤其是进水中乳化油含量高的含油污水，出水效果好，自动化程度高
