申请日2015.09.21
公开(公告)日2016.02.24
IPC分类号C02F9/14
摘要
本实用新型提供一种新型基于多重净化结构的生物技术污水净化装置，包括调节池，过滤装置，处理池装置，曝气装置，消毒机，吸水泵，储水池和搅拌结构，所述的调节池通过过滤装置连接设置在处理池装置的上部;所述的曝气装置连接设置在处理池装置的两侧;所述的吸水泵连接设置在消毒机与储水池的中间;所述的搅拌结构连接设置在调节池的上部。本实用新型的处理池装置，生物载体，曝气装置和过滤装置的设置，有利于实用方便，爆出气体，使得配合净化污水，使得多重处理净化彻底，提高净化污水效果，进一步使得适用性强，提高净水效率，进一步使得操作灵活,分解处理污水彻底，从而完善功能多样性，达到最佳净水效果。

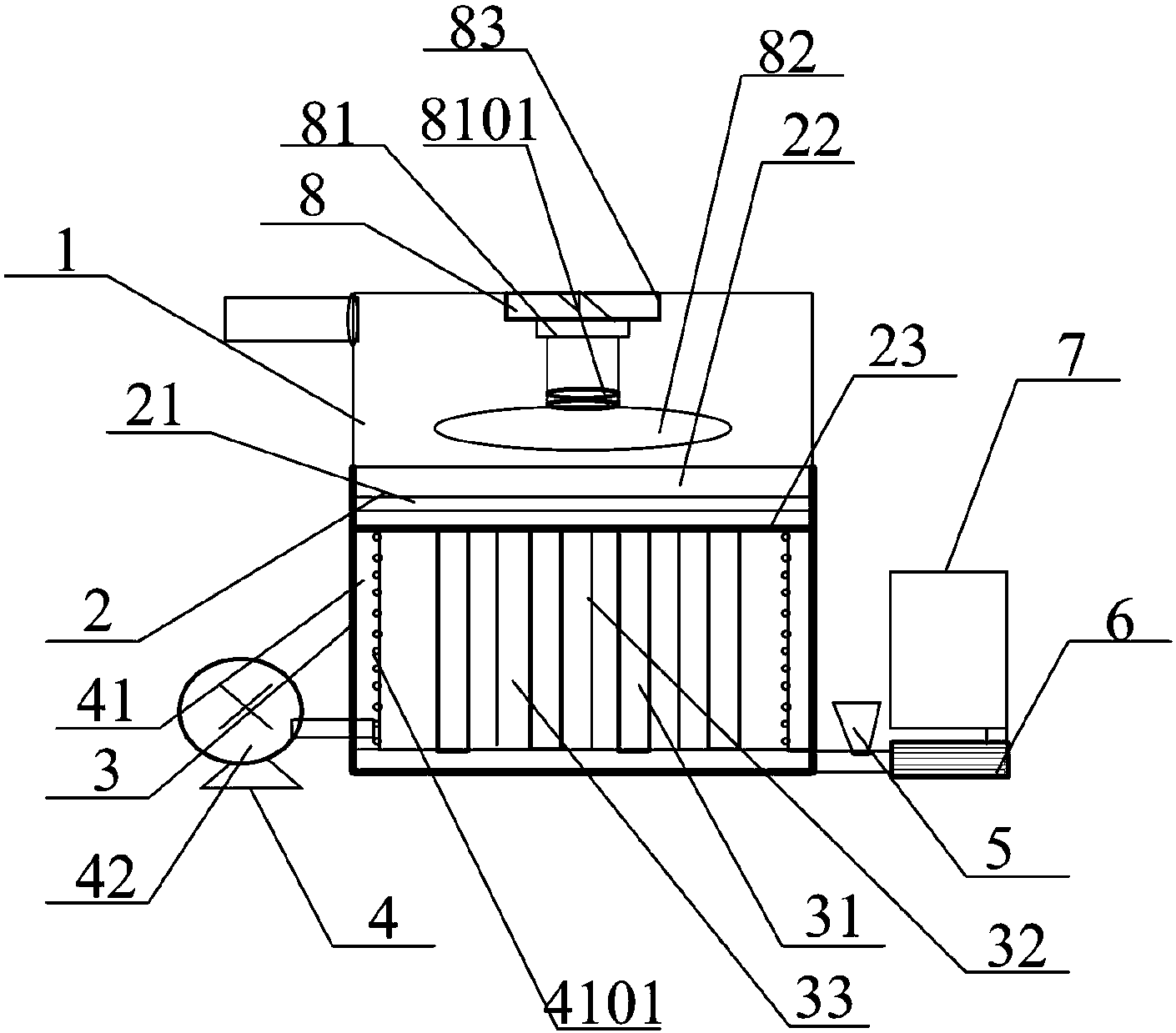

摘要附图
权利要求书
1.一种新型基于多重净化结构的生物技术污水净化装置，其特征在于，该新型基于多重净化结构的生物技术污水净化装置，包括调节池(1)，过滤装置 (2)，处理池装置(3)，曝气装置(4)，消毒机(5)，吸水泵(6)，储水池(7)和搅拌结构(8)，所述的调节池(1)通过过滤装置(2)连接设置在处理池装置(3)的上部;所述的曝气装置(4)连接设置在处理池装置(3)的两侧;所述的吸水泵(6)连接设置在消毒机(5)与储水池(7)的中间;所述的搅拌结构(8)连接设置在调节池(1)的上部;所述的处理池装置(3)包括生物载体(31)，分隔板(32)和生物处理槽(33)，所述的生物载体(31) 通过分隔板(32)分隔设置在生物处理槽(33)的内部。
2.根据权利要求1所述的新型基于多重净化结构的生物技术污水净化装置，其特征在于，所述的曝气装置(4)包括曝气管(41)和风机(42)，所述的风机(42)连接设置在曝气管(41)的外部。
3.根据权利要求2所述的新型基于多重净化结构的生物技术污水净化装置，其特征在于，所述的曝气管(41)上设置有曝气孔(4101)。
4.根据权利要求2所述的新型基于多重净化结构的生物技术污水净化装置，其特征在于，所述的风机(42)具体采用鼓风机。
5.根据权利要求1所述的新型基于多重净化结构的生物技术污水净化装置，其特征在于，所述的过滤装置(2)包括隔板网架(21)，砂石层(22)和过滤网(23)，所述的隔板网架(21)连接设置在砂石层(22)与过滤网(23)的中间。
6.根据权利要求1所述的新型基于多重净化结构的生物技术污水净化装置，其特征在于，所述的搅拌结构(8)包括伸缩套管(81)，搅拌网盘(82)和驱动电机(83)，所述的搅拌网盘(82)通过伸缩套管(81)连接设置在驱动电机(83)的下部。
7.根据权利要求6所述的新型基于多重净化结构的生物技术污水净化装置，其特征在于，所述的伸缩套管(81)底部设置有转轴(8101)。
说明书
一种新型基于多重净化结构的生物技术污水净化装置
技术领域
本实用新型属于污水净化技术领域，尤其涉及一种新型基于多重净化结构的生物技术污水净化装置。
背景技术
目前，污水净化是指为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水净化处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活;所谓的污水净化处理，就是处理后的污水出水水质非常好，其指标至少要达到中回用以上要求，才称的上污水净化处理。随着国家节能环保战略的深入,生物技术在各领域特别是污水处理方面产生了巨大的社会效益和经济效益。但是，现有的生物技术污水净化装置存在的功能不够完善，污水净化效果差，处理不彻底，使用不方便，适用性小，工作效率低，功能单一，操作不灵活,且缺乏环保性的问题。
因此，发明一种新型基于多重净化结构的生物技术污水净化装置显得非常必要。
实用新型内容
为了解决上述技术问题，本实用新型提供一种新型基于多重净化结构的生物技术污水净化装置，以解决现有的生物技术污水净化装置存在的功能不够完善，污水净化效果差，处理不彻底，使用不方便，适用性小，工作效率低，功能单一，操作不灵活,且缺乏环保性的问题。
为实现上述目的，本实用新型采取的技术方案为：一种新型基于多重净化结构的生物技术污水净化装置，包括调节池，过滤装置，处理池装置，曝气装置，消毒机，吸水泵，储水池和搅拌结构，所述的调节池通过过滤装置连接设置在处理池装置的上部;所述的曝气装置连接设置在处理池装置的两侧;所述的吸水泵连接设置在消毒机与储水池的中间;所述的搅拌结构连接设置在调节池的上部;所述的处理池装置包括生物载体，分隔板和生物处理槽，所述的生物载体通过分隔板分隔设置在生物处理槽的内部。
所述的曝气装置包括曝气管和风机，所述的风机连接设置在曝气管的外部。
所述的曝气管上设置有曝气孔，通过与风机的配合设置，有利于爆出气体，使得配合净化污水，从而达到最佳净水效果。
所述的风机具体采用鼓风机，有利于制造吹出气体，提高净水效率，从而安全可靠。
所述的过滤装置包括隔板网架，砂石层和过滤网，所述的隔板网架连接设置在砂石层与过滤网的中间。
所述的搅拌结构包括伸缩套管，搅拌网盘和驱动电机，所述的搅拌网盘通过伸缩套管连接设置在驱动电机的下部。
所述的伸缩套管底部设置有转轴，通过与搅拌网盘和驱动电机的配合设置，有利于搅拌灵活，使得提取废物彻底，从而加快过滤净化效果。
所述的生物载体上设置有微生物，有机物和空气，有利于分解处理污水彻底，使得安全可靠，从而完善功能多样性。
所述的消毒机具体采用含有次氯酸钠的消毒机，有利于配合消毒，使得得到最佳净水。
与现有技术相比，本实用新型提供的一种新型基于多重净化结构的生物技术污水净化装置，广泛应用于污水净化技术领域，同时，本实用新型的有益效果为：本实用新型的处理池装置，生物载体，曝气装置和过滤装置的设置，有利于实用方便，爆出气体，使得配合净化污水，使得多重处理净化彻底，提高净化污水效果，进一步使得适用性强，提高净水效率，进一步使得操作灵活,分解处理污水彻底，从而完善功能多样性，达到最佳净水效果。
