申请日2015.09.21
公开(公告)日2016.03.09
IPC分类号C02F1/04; C02F101/34; C02F101/16
摘要
本实用新型公开了一种酚氨污水处理双效精馏系统，包括溶剂汽提塔、溶剂汽提塔再沸器、溶剂回收塔、溶剂回收塔再沸器、萃取物预热器;萃取物的料管经过萃取物预热器的换热管后进入溶剂回收塔，溶剂回收塔塔顶出料管依次经过所述溶剂汽提塔再沸器的换热管和萃取物预热器的换热管，溶剂回收塔再沸器的换热管与加热蒸汽管连接。充分利用溶剂回收塔塔顶出料的热能，工艺设计合理、产品质量好、能耗低、投资少、生产成本低、便于操作控制。

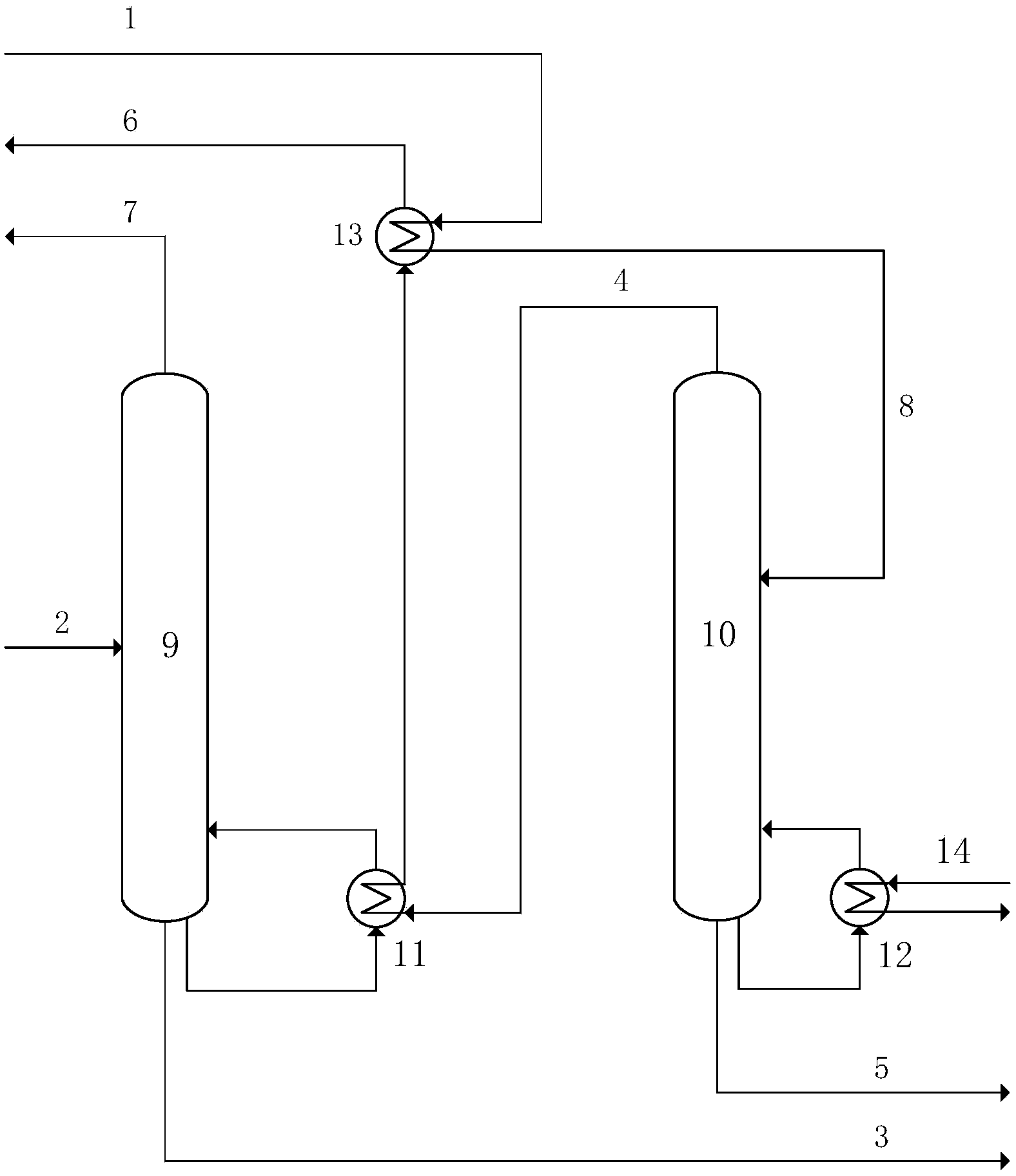

摘要附图
权利要求书
1.一种酚氨污水处理双效精馏系统，其特征在于，包括溶剂汽提塔、溶剂汽提塔再沸器、溶剂回收塔、溶剂回收塔再沸器、萃取物预热器;
萃取物的料管经过所述萃取物预热器的换热管后进入所述溶剂回收塔，所述溶剂回收塔塔顶出料管依次经过所述溶剂汽提塔再沸器的换热管和萃取物预热器的换热管，所述溶剂回收塔再沸器的换热管与加热蒸汽管连接。
2.根据权利要求1所述的酚氨污水处理双效精馏系统，其特征在于，所述溶剂汽提塔的顶部设有溶剂汽提塔回收溶剂出口，中部设有萃余物进口，底部设有稀酚水出口。
3.根据权利要求1或2所述的酚氨污水处理双效精馏系统，其特征在于，所述溶剂回收塔的底部设有粗酚出口。
说明书
一种酚氨污水处理双效精馏系统
技术领域
本实用新型涉及一种煤化工中含酚含氨的污水处理系统，尤其涉及一种酚氨污水处理双效精馏系统。
背景技术
煤化工废水成分复杂，污染物主要有氨、单元酚、多元酚、二氧化碳、脂肪酸和油等，硫化氢含量较少。酚氨污水处理主要采用精馏方法分离萃取相中的粗酚和溶剂，其中溶剂循环回用。精馏是酚氨污水处理过程中非常重要的化工单元操作，直接关系到污水处理结果，生产成本、环境保护和能耗等问题，所以精馏过程的节能问题尤其受到重视。目前，酚氨污水污水处理主要采用汽提的方法，回收废水中残留的溶剂，其中溶剂汽提塔和溶剂回收塔的塔釜再沸器采用低压蒸汽加热，没有采用比较节能的热耦合，造成蒸汽消耗量大，节能效果差。
实用新型内容
本实用新型的目的是提供一种工艺设计合理、产品质量好、能耗低、投资少、生产成本低、便于操作控制的酚氨污水处理双效精馏系统。
本实用新型的目的是通过以下技术方案实现的：
本实用新型的酚氨污水处理双效精馏系统，包括溶剂汽提塔、溶剂汽提塔再沸器、溶剂回收塔、溶剂回收塔再沸器、萃取物预热器;
萃取物的料管经过所述萃取物预热器的换热管后进入所述溶剂回收塔，所述溶剂回收塔塔顶出料管依次经过所述溶剂汽提塔再沸器的换热管和萃取物预热器的换热管，所述溶剂回收塔再沸器的换热管与加热蒸汽管连接。
由上述本实用新型提供的技术方案可以看出，本实用新型实施例提供的酚氨污水处理双效精馏系统，由于充分利用溶剂回收塔塔顶出料的热能，工艺设计合理、产品质量好、能耗低、投资少、生产成本低、便于操作控制
