申请日2015.09.21
公开(公告)日2017.03.29
IPC分类号C02F9/14
摘要
本发明涉及一种复合型污水处理系统及其用途，包括格栅、进料装置、搅拌池、催化剂储存池、生化池、超滤处理池、厌氧池、第一沉淀池、第二沉淀池和储水池，格栅和进料装置相连接，进料装置和搅拌池相连接，搅拌池和生化池相连接，生化池和超滤处理池相连接，超滤处理池和厌氧池相连接，厌氧池和第一沉淀池相连接，第一沉淀池和第二沉淀池相连接，第二沉淀池和储水池相连接，搅拌池包括搅拌池本体以及用于支撑搅拌池本体的脚架，搅拌池顶端连接有催化剂加入管，搅拌池通过催化剂加入管与催化剂储存池相连接。本发明的复合型污水处理系统可用于城市垃圾处理中。本发明的复合型污水处理系统，通过设置多种处理设备，实现污水的复合式处理，有效提高污水处理效率。

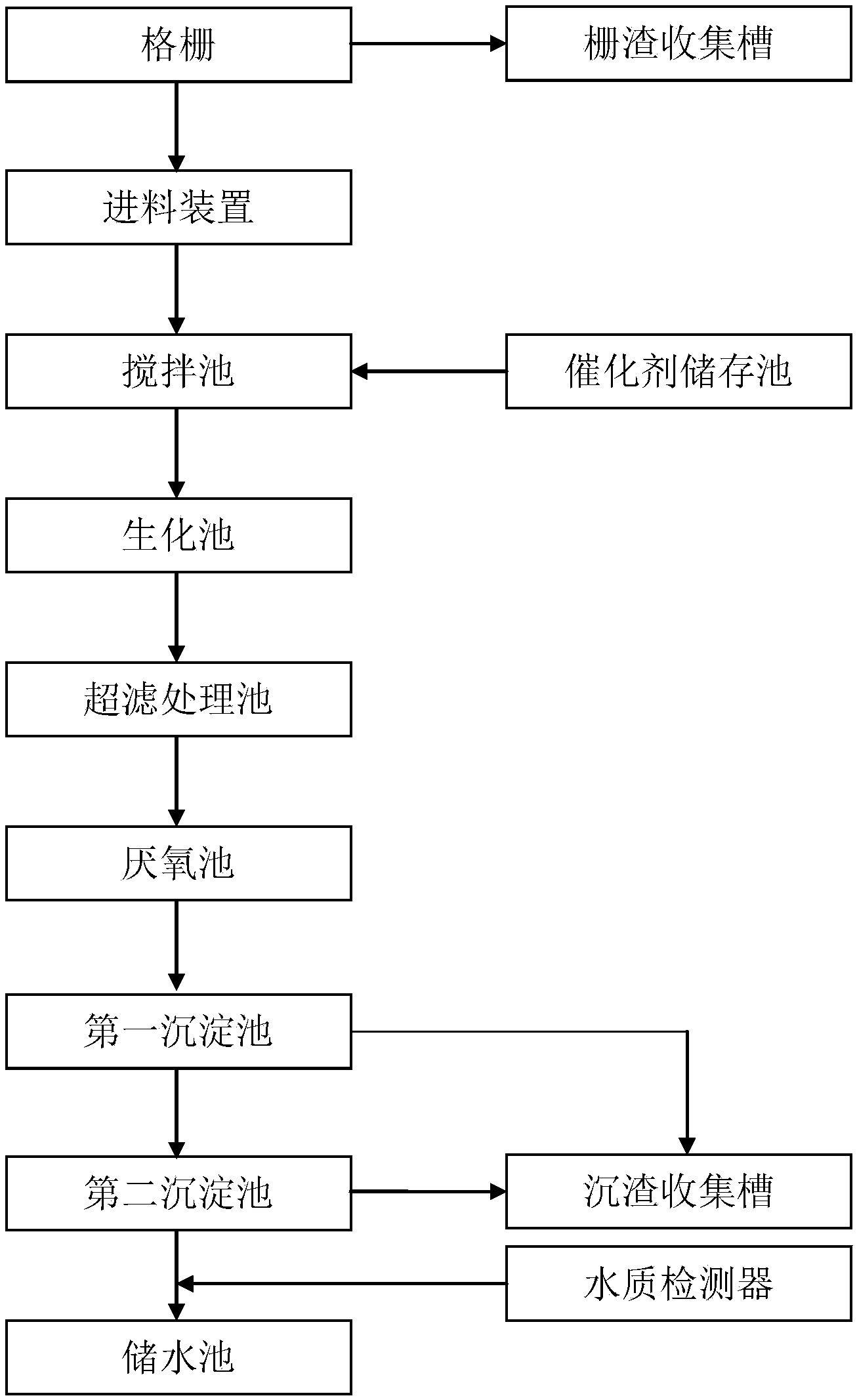

摘要附图
权利要求书
1.一种复合型污水处理系统，其特征在于，包括格栅、进料装置、搅拌池、催化剂储存池、生化池、超滤处理池、厌氧池、第一沉淀池、第二沉淀池和储水池，格栅和进料装置相连接，进料装置和搅拌池相连接，搅拌池和生化池相连接，生化池和超滤处理池相连接，超滤处理池和厌氧池相连接，厌氧池和第一沉淀池相连接，第一沉淀池和第二沉淀池相连接，第二沉淀池和储水池相连接，搅拌池包括搅拌池本体以及用于支撑搅拌池本体的脚架，搅拌池顶端连接有催化剂加入管，搅拌池通过催化剂加入管与催化剂储存池相连接。搅拌池本体内安装有搅拌杆，搅拌杆上设置有搅拌片，搅拌杆的底端与电机之间转动连接，搅拌池顶端设置有排气口，搅拌池侧壁上方设置有进料口，搅拌池侧壁下方设置出料口。
2.根据权利要求1所述的复合型污水处理系统，其特征在于，所述第一沉淀池和第二沉淀池均与沉渣收集槽相连接。
3.根据权利要求1所述的复合型污水处理系统，其特征在于，所述储水池与水质检测器相连接。
4.根据权利要求1-3任一项所述的复合型污水处理系统在城市垃圾处理中的应用。
说明书
一种复合型污水处理系统及其用途
技术领域
本发明属于污水处理领域，具体为一种复合型污水处理系统及其用途。
背景技术
近年来，我国各大城市相继配备了污水处理系统，但是多数设备处理功能复合程度不高，无法同时采取多种处理方法对污水进行处理，污水处理效率较低。
发明内容
本发明的目的在于克服现有技术中的不足，提供一种复合型污水处理系统及其用途，通过设置多种处理设备，实现污水的复合式处理，有效提高污水处理效率。
本发明解决其技术问题是通过以下技术方案实现的：
一种复合型污水处理系统，包括格栅、进料装置、搅拌池、催化剂储存池、生化池、超滤处理池、厌氧池、第一沉淀池、第二沉淀池和储水池，格栅和进料装置相连接，进料装置和搅拌池相连接，搅拌池和生化池相连接，生化池和超滤处理池相连接，超滤处理池和厌氧池相连接，厌氧池和第一沉淀池相连接，第一沉淀池和第二沉淀池相连接，第二沉淀池和储水池相连接，搅拌池包括搅拌池本体以及用于支撑搅拌池本体的脚架，搅拌池顶端连接有催化剂加入管，搅拌池通过催化剂加入管与催化剂储存池相连接，搅拌池本体内安装有搅拌杆，搅拌杆上设置有搅拌片，搅拌杆的底端与电机之间转动连接，搅拌池顶端设置有排气口，搅拌池侧壁上方设置有进料口，搅拌池侧壁下方设置出料口。
所述第一沉淀池和第二沉淀池均与沉渣收集槽相连接。
所述储水池与水质检测器相连接。
本发明的复合型污水处理系统在城市垃圾处理中的应用。
本发明的有益效果：通过设置多种处理设备，实现污水的复合式处理，有效提高污水处理效率。
