申请日2015.09.19
公开(公告)日2016.01.06
IPC分类号E03F3/04; E03F9/00
摘要
本实用新型提供一种超声除水垢污水管道，包括管道，其特征是：所述管道内设置有内螺旋起震斜面，所述管道的外侧设置有外螺旋套管，所述管道和所述外螺旋套管之间设置有压电陶瓷，所述压电陶瓷连接换能器，所述换能器连接超声波发生器，所述管道还连接排污管，所述排污管上还设置有污物排出机构，所述排污管的一侧设置有积垢凸台。这样的排污方式的优点在于排污和防水垢的凝结是一直在进行的，在排污的过称中不需要停机，不会耽误污水处理的进度，同时对于超长管道的清理，具有极高的效率和优势。

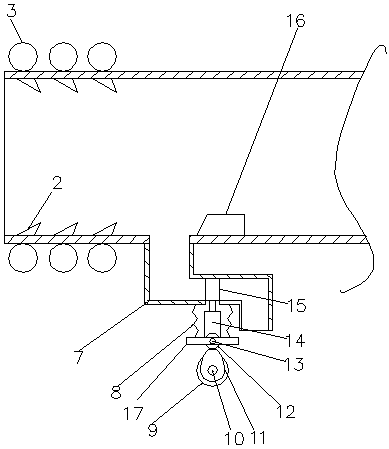

摘要附图
权利要求书
1.一种超声除水垢污水管道，包括管道，其特征是：所述管道内设置有内螺旋起震斜面，所述管道的外侧设置有外螺旋套管，所述管道和所述外螺旋套管之间设置有压电陶瓷，所述压电陶瓷连接换能器，所述换能器连接超声波发生器，所述管道还连接排污管，所述排污管上还设置有污物排出机构，所述排污管的一侧设置有积垢凸台。
2.根据权利要求1所述的超声除水垢污水管道，其特征是：所述污物排出机构包括堵头，所述堵头的下侧连接导杆，所述导杆设置在定位板上，所述定位板通过定位轴连接导向轮，所述定位板通过伸缩弹簧连接所述排污管的外壁，所述导向轮的下侧设置有凸轮，所述凸轮通过主轴连接驱动电机。
说明书
一种超声除水垢污水管道
技术领域
本实用新型涉及环保装置领域，具体地讲，涉及一种超声除水垢污水管道。
背景技术
目前随着工业化程度的提高，机械化产品越来越多，随之而来的环境污染也越来越严重，尤其是一些工业废水，里面往往含有大量的重金属颗粒，这类的工业废水必须经过处理以后才能向环境中排放。在处理的过程中，污水管道会由于金属颗粒的沉积而导致流速变慢，这些沉积物沉积在长长的管道中很难清理，导致管道在长期使用后会形成水垢。
发明内容：
本实用新型要解决的技术问题是提供一种超声除水垢污水管道，及时清理管道内沉积的金属颗粒，防止水垢生成。
本实用新型采用如下技术方案实现发明目的：
一种超声除水垢污水管道，包括管道，其特征是：所述管道内设置有内螺旋起震斜面，所述管道的外侧设置有外螺旋套管，所述管道和所述外螺旋套管之间设置有压电陶瓷，所述压电陶瓷连接换能器，所述换能器连接超声波发生器，所述管道还连接排污管，所述排污管上还设置有污物排出机构，所述排污管的一侧设置有积垢凸台。
作为对本技术方案的进一步限定，所述污物排出机构包括堵头，所述堵头的下侧连接导杆，所述导杆设置在定位板上，所述定位板通过定位轴连接导向轮，所述定位板通过伸缩弹簧连接所述排污管的外壁，所述导向轮的下侧设置有凸轮，所述凸轮通过主轴连接驱动电机。
与现有技术相比，本实用新型的优点和积极效果是：本实用新型的超声波发生器将28KHz供电频率通过输送电缆线输送给超音波换能器，换能器通过压电陶瓷将电能转化成机械能，压电陶瓷起震后，震动通过管道将震动传递给内螺旋起震斜面，内螺旋起震斜面沿着斜度方向做高频率的小幅震动，带动沉积物和水垢前进。这样就实现了沉积物和水垢的定向进给，为后续的收集创造了条件。所有的沉积物和水垢在定向前进的过程中最后都会在积垢凸台的阻挡下沿着排污口进入排污管，排污管通过污物排出机构实现开闭，平时闭合，伸缩弹簧处于压缩状态，当沉积物积累到一定程度后，驱动电机旋转带动凸轮转过180度，导向轮在伸缩弹簧的作用下下移，堵头下移，沉积物和水垢从排污管排出。这样的排污方式的优点在于排污和防水垢的凝结是一直在进行的，在排污的过称中不需要停机，不会耽误污水处理的进度，同时对于超长管道的清理，具有极高的效率和优势。本设备结构简单，自动化程度高，整个过程不需要人工参与。
