申请日2015.09.18
公开(公告)日2016.01.13
IPC分类号C02F9/02; C02F9/04
摘要
本实用新型提供一种无废水无压力桶净水机，包括原水进水管道、前置过滤器、增压泵、多级过滤装置、大通量RO膜、浓缩水储水容器、弱碱性处理装置、生活用水水龙头以及饮用水水龙头。优点为：(1)通过设置大通量RO膜，经大通量RO膜净化后的纯水经过弱碱性处理装置后，直接连接到饮用水水龙头，实现了即开即饮，不需要额外设置储水桶或压力桶，因此，简化了净水机的结构复杂度，降低了成本;还缩小了净水机的占用空间;(2)原水经各个过滤器处理后，所制备得到的纯水通过饮用水水龙头直接饮用;而得到的浓水通过生活用水水龙头流出，作为日常生活用水使用;因此，净水机实现了无废水排放的效果，有效节约了水资源。

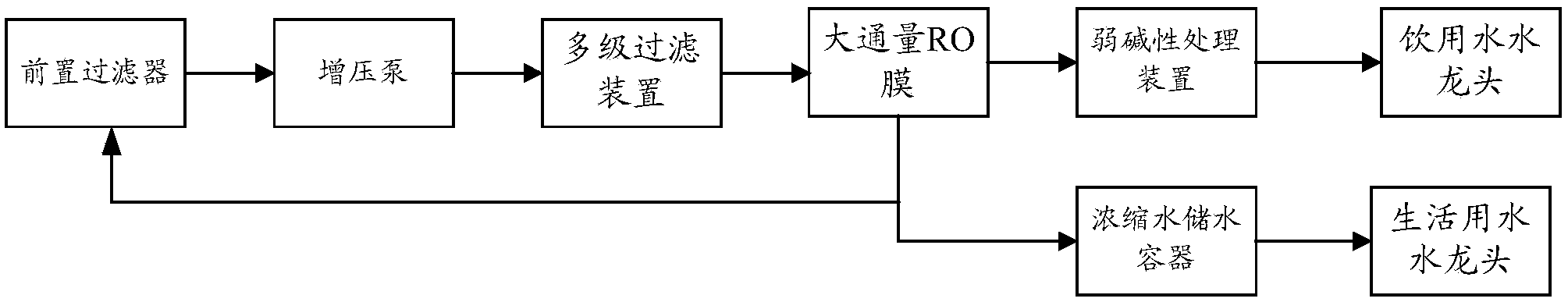

摘要附图
权利要求书
1.一种无废水无压力桶净水机，其特征在于，包括原水进水管道、前置过滤器、增压泵、多级过滤装置、大通量RO膜、浓缩水储水容器、弱碱性处理装置、生活用水水龙头以及饮用水水龙头;
所述原水进水管道的出水端与所述前置过滤器的进水端连接;所述前置过滤器的出水端通过所述增压泵与所述多级过滤装置的进水端连接;所述多级过滤装置的出水端与所述大通量RO膜的进水端连接;
所述大通量RO膜配置有浓水出口和纯水出口;
所述大通量RO膜的浓水出口连接有分流器，所述分流器具有第1排浓水口和第2排浓水口;所述第1排浓水口通过第1排浓水管道与所述浓缩水储水容器连接，所述浓缩水储水容器连接有生活用水水龙头;所述第2排浓水口通过第2排浓水管道与所述前置过滤器的进口端连接;在所述第1排浓水管道上串联安装有第1电磁阀门和第1废水比例器;在所述第2排浓水管道上串联安装有第2电磁阀门和第2废水比例器;
所述大通量RO膜的纯水出口连接到所述弱碱性处理装置的进水端，所述弱碱性处理装置的出水端通过纯水输送管道连接到饮用水水龙头，并且，在所述纯水输送管道上安装有高压开关;
其中，所述多级过滤装置为串联的PP滤芯、颗粒活性炭滤芯、压缩活性炭滤芯以及超滤膜滤芯。
2.根据权利要求1所述的无废水无压力桶净水机，其特征在于，还包括后置活性炭滤芯;所述后置活性炭滤芯安装在所述弱碱性处理装置和所述饮用水水龙头之间。
3.根据权利要求1所述的无废水无压力桶净水机，其特征在于，在所述浓缩水储水容器内部还安装有紫外线杀菌灯。
说明书
无废水无压力桶净水机
技术领域
本实用新型属于水净化技术领域，具体涉及一种无废水无压力桶净水机。
背景技术
近年来，随着人们生活水平的不断提高，伴随水污染的日益严重，居民饮用水安全成为焦点，人们对饮用水的安全问题越来越敏感，因此，净水产品备受消费者青睐。
目前，市场上出现了各类各样的净水设备，但普遍具有能耗高、水质净化效果有限、浓缩水产量多而导致水资源浪费严重以及由于设置压力桶而带来的体积大等等不足。
实用新型内容
针对现有技术存在的缺陷，本实用新型提供一种无废水无压力桶净水机，可有效解决上述问题。
本实用新型采用的技术方案如下：
本实用新型提供一种无废水无压力桶净水机，包括原水进水管道、前置过滤器、增压泵、多级过滤装置、大通量RO膜、浓缩水储水容器、弱碱性处理装置、生活用水水龙头以及饮用水水龙头;
所述原水进水管道的出水端与所述前置过滤器的进水端连接;所述前置过滤器的出水端通过所述增压泵与所述多级过滤装置的进水端连接;所述多级过滤装置的出水端与所述大通量RO膜的进水端连接;
所述大通量RO膜配置有浓水出口和纯水出口;
所述大通量RO膜的浓水出口连接有分流器，所述分流器具有第1排浓水口和第2排浓水口;所述第1排浓水口通过第1排浓水管道与所述浓缩水储水容器连接，所述浓缩水储水容器连接有生活用水水龙头;所述第2排浓水口通过第2排浓水管道与所述前置过滤器的进口端连接;在所述第1排浓水管道上串联安装有第1电磁阀门和第1废水比例器;在所述第2排浓水管道上串联安装有第2电磁阀门和第2废水比例器;
所述大通量RO膜的纯水出口连接到所述弱碱性处理装置的进水端，所述弱碱性处理装置的出水端通过纯水输送管道连接到饮用水水龙头，并且，在所述纯水输送管道上安装有高压开关;
其中，所述多级过滤装置为串联的PP滤芯、颗粒活性炭滤芯、压缩活性炭滤芯以及超滤膜滤芯。
优选的，还包括后置活性炭滤芯;所述后置活性炭滤芯安装在所述弱碱性处理装置和所述饮用水水龙头之间。
优选的，在所述浓缩水储水容器内部还安装有紫外线杀菌灯。
本实用新型提供的无废水无压力桶净水机具有以下优点：
(1)通过设置大通量RO膜，经大通量RO膜净化后的纯水经过弱碱性处理装置后，直接连接到饮用水水龙头，实现了即开即饮，不需要额外设置储水桶或压力桶，因此，一方面，简化了净水机的结构复杂度，降低了成本;另一方面，又缩小了净水机的占用空间;
(2)原水经前置过滤器、多级过滤装置以及大通量RO膜处理后，所制备得到的纯水通过饮用水水龙头直接饮用;而得到的浓水通过生活用水水龙头流出，作为日常生活用水使用;因此，净水机实现了无废水排放的效果，有效节约了水资源。
