申请日2015.11.20
公开(公告)日2016.02.03
IPC分类号A47J31/46
摘要
本发明涉及一种咖啡机废水排流结构，所述咖啡机的冲泡腔外壁上开有废水排出口，其特征在于：所述的废水排流结构包括上盖体及下盖体，该上盖体与下盖体相互对合后形成供废水流通的管道，且该管道一端的上盖体上具有与所述废水排出口连通的进水口，所述管道另一端的下盖体上具有供废水排出的出水口。本发明采用上盖体与下盖体对合后形成的管道代替现有技术中的排水管，由于本发明的废水排流管道具有平滑的底面，且不会在咖啡机内发生弯折、管道内径不会变形，从而确保了废水得以顺畅的排出，避免了现有技术中废水排出管容易被咖啡粉堵塞等问题;同时，本发明结构简单合理，安装及使用方便。
权利要求书
1.一种咖啡机废水排流结构，所述咖啡机的冲泡腔外壁上开有废水排出口，其特征在于：所述的废水排流结构包括上盖体及下盖体，该上盖体与下盖体相互对合后形成供废水流通的管道，且该管道一端的上盖体上具有与所述废水排出口连通的进水口，所述管道另一端的下盖体上具有供废水排出的出水口。
2.根据权利要求1所述的咖啡机废水排流结构，其特征在于：所述下盖体的底面内侧成型为自前向后逐渐向下倾斜的斜坡。
3.根据权利要求1所述的咖啡机废水排流结构，其特征在于：所述上盖体的内侧具有靠近边缘布置的凸沿，该凸沿与所述上盖体的边缘之间构成一容置槽，该容置槽内设置有密封圈。
4.根据权利要求1或2或3所述的咖啡机废水排流结构，其特征在于：所述上盖体的边缘成型有向外延伸的第一连接部，该第一连接部上开有供螺钉穿过的连接孔，对应的，所述下盖体的边缘成型有带螺纹孔的第二连接部。
5.根据权利要求1或2或3所述的咖啡机废水排流结构，其特征在于：所述上盖体和/或下盖体上还设置有便于将废水排流结构固定在咖啡机上的第三连接部。
6.根据权利要求1或2或3所述的咖啡机废水排流结构，其特征在于：所述废水排出口开设于咖啡机冲泡腔的底部并竖直布置。
说明书
一种咖啡机废水排流结构
技术领域
本发明涉及咖啡机配件技术领域，具体指一种咖啡机废水排流结构。
背景技术
随着社会的进步和人们生活水平的逐渐提高，越来越多的人追求更高的生活品质，一般的饮料已经不能满足人们的需求，喝咖啡或者现磨咖啡的人越来越多。目前，市场上咖啡机的种类也根据功能分成了多个类别，较为常见是的胶囊式咖啡机和意式咖啡机，而意式咖啡机又分为半自动、全自动两种，其中，半自动意式咖啡机需要人工磨粉然后填压，制作的咖啡口感会因人而异，不够稳定;全自动意式咖啡机从磨粉到出咖啡均是自动完成，每一杯咖啡的品质比较均衡，毫无疑问，对于工作繁忙的上班族、人群聚集的大型商场来说，全自动意式咖啡机是最好的选择。
授权公告号为CN203564095U的中国实用新型专利《一种土耳其式全自动胶囊咖啡机》(申请号：201320677294.2)、申请公开号为CN104997409A的中国发明专利申请《一种咖啡机》(申请号：201510518395.9)分别披露了不同类型的咖啡机结构，而不管是哪种咖啡机，都具有与冲泡器连接的废水排出管，该废水排出管一般是从冲泡腔的侧壁上引出，从而将废水排出。但是，由于废水排出管是弯曲的置于咖啡机底座内侧，废水排出管转弯的地方容易积累咖啡粉而导致管路堵塞，影响使用。
发明内容
本发明所要解决的技术问题是针对现有技术的现状，提供一种结构简单合理、能使废水排出畅通的咖啡机废水排流结构。

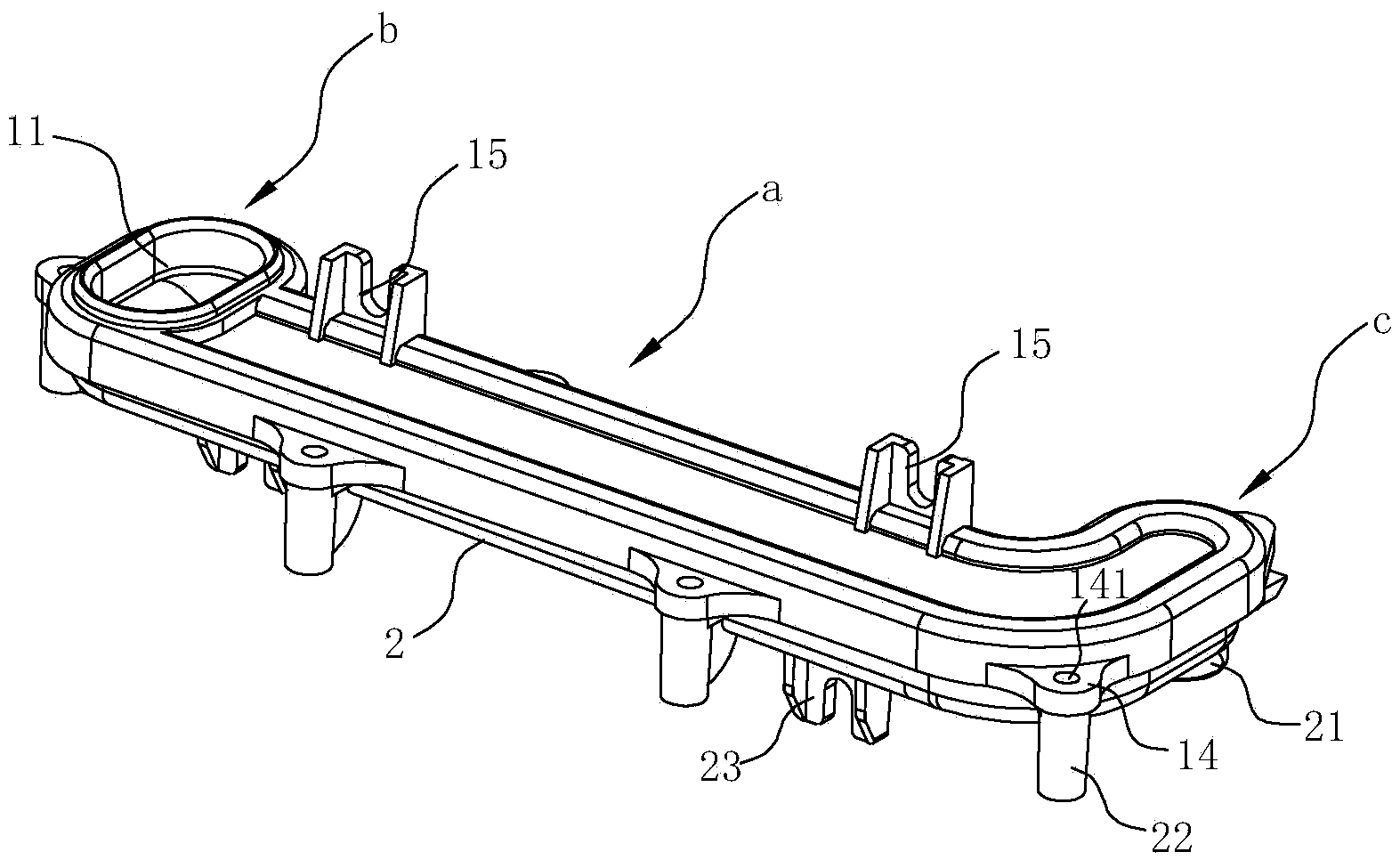

本发明解决上述技术问题所采用的技术方案为：一种咖啡机废水排流结构，所述咖啡机的冲泡腔外壁上开有废水排出口，其特征在于：所述的废水排流结构包括上盖体及下盖体，该上盖体与下盖体相互对合后形成供废水流通的管道，且该管道一端的上盖体上具有与所述废水排出口连通的进水口，所述管道另一端的下盖体上具有供废水排出的出水口。
作为本发明的进一步改进，所述下盖体的底面内侧成型为自前向后逐渐向下倾斜的斜坡。采用这样的结构，便于对管道内的废水起到导流作用，使废水排出更加顺畅。
在上述方案中，所述上盖体的内侧具有靠近边缘布置的凸沿，该凸沿与所述上盖体的边缘之间构成一容置槽，该容置槽内设置有密封圈。设置这样的结构，增加了上盖体与下盖体对合后的密封性，以防止废水发生泄漏。
为了便于连接，所述上盖体的边缘成型有向外延伸的第一连接部，该第一连接部上开有供螺钉穿过的连接孔，对应的，所述下盖体的边缘成型有带螺纹孔的第二连接部。
优选地，所述上盖体和/或下盖体上还设置有便于将废水排流结构固定在咖啡机上的第三连接部。
优选地，所述废水排出口开设于咖啡机冲泡腔的底部并竖直布置。采用这样的结构，可以使废水更加容易流出，且使废水不会在冲泡腔发生残余。
与现有技术相比，本发明的优点在于：本发明采用上盖体与下盖体对合后形成的管道代替现有技术中的排水管，由于本发明的废水排流管道具有平滑的底面，且不会在咖啡机内发生弯折、管道内径不会变形，从而确保了废水得以顺畅的排出，避免了现有技术中废水排出管容易被咖啡粉堵塞等问题;同时，本发明结构简单合理，安装方便，为废水排流结构与咖啡机的装配提供了便利。
