申请日2015.09.15
公开(公告)日2017.03.22
IPC分类号C02F9/04
摘要
本发明涉及环保领域，尤其涉及精细化含油污水处理装置。包含气浮部分，所述过滤撬部分包含加药沉淀部分，所述加药沉淀部分包含壳体，壳体上包含进水口，壳体上包含加药口，壳体上包含出水结构，出水结构连接气浮部分，所述气浮部分包含三台串联的射流气浮装置，射流气浮装置的管道出口连接这沉淀部分，所述沉淀部分包含沉淀壳体，沉淀壳体的管道出口连接着过滤撬部分，所述过滤撬部分包含多个过滤结构。有益效果：能高效地集成化安装，快速安装，净化效果好。

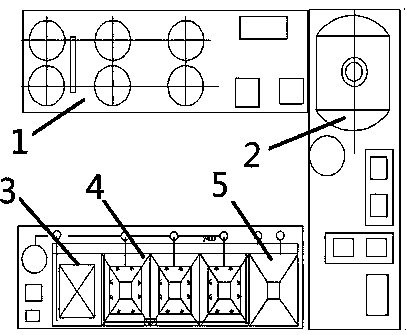

摘要附图
权利要求书
1.精细化含油污水处理装置，其特征在于，包含气浮部分(4)，所述过滤撬部分包含加药沉淀部分(3)，所述加药沉淀部分(3)包含壳体，壳体上包含进水口，壳体上包含加药口，壳体上包含出水结构，出水结构连接气浮部分，所述气浮部分包含三台串联的射流气浮装置，射流气浮装置的管道出口连接这沉淀部分，所述沉淀部分包含沉淀壳体，沉淀壳体的管道出口连接着过滤撬部分(1)，所述过滤撬部分(1)包含多个过滤结构。
2.如权利要求1所述的精细化含油污水处理装置，其特征在于，所述多个过滤结构为改性纤维球。
3.如权利要求1所述的精细化含油污水处理装置，其特征在于，所述射流气浮装置内部包含循环泵，所述循环泵连接着溶气罐。
4.如权利要求3所述的精细化含油污水处理装置，其特征在于，还包含自动化撬，所述自动化撬上包含清水箱体。
5.如权利要求4所述的精细化含油污水处理装置，其特征在于，所述自动化撬上还包含加药装置和控制柜。
6.如权利要求1所述的精细化含油污水处理装置，其特征在于，进水口部分包含倾斜的的管道。
说明书
精细化含油污水处理装置
技术领域
本发明涉及环保领域，尤其涉及精细化含油污水处理装置。
背景技术
污水处理目前没有集成式结构，其一定程度上限制了现场部件的安装和施工。过去的污水处理是底下冒泡，里边有胶物，疙瘩等，质量很差。
发明内容
发明的目的：为了提供一种效果更好的精细化含油污水处理装置，具体目的见具体实施部分的多个实质技术效果。
为了达到如上目的，本发明采取如下技术方案：
精细化含油污水处理装置，其特征在于，包含气浮部分，所述过滤撬部分包含加药沉淀部分，所述加药沉淀部分包含壳体，壳体上包含进水口，壳体上包含加药口，壳体上包含出水结构，出水结构连接气浮部分，所述气浮部分包含三台串联的射流气浮装置，射流气浮装置的管道出口连接这沉淀部分，所述沉淀部分包含沉淀壳体，沉淀壳体的管道出口连接着过滤撬部分，所述过滤撬部分包含多个过滤结构。
本发明进一步技术方案特征在于，所述多个过滤结构为改性纤维球为袋式过滤结构。
本发明进一步技术方案特征在于，所述射流气浮装置内部包含循环泵，所述循环泵连接着溶气罐。
本发明进一步技术方案特征在于，还包含自动化撬，所述自动化撬上包含清水箱体。
本发明进一步技术方案特征在于，所述自动化撬上还包含加药装置和控制柜。
本发明进一步技术方案特征在于，进水口部分包含倾斜的的管道。
采用如上技术方案的本发明，相对于现有技术有如下有益效果：能高效地集成化安装，快速安装，净化效果好。
