申请日2015.11.04
公开(公告)日2016.04.13
IPC分类号C02F9/04; B01D21/24; C02F103/16; C02F101/30; C02F101/20
摘要
本实用新型公开基于反渗透膜技术的工业污水净化回收系统，特别在沉淀物输送管的入口外侧环绕有防堵筒，防堵筒中设有覆盖在入口上的隔离板，隔离板上设有多个通孔;所述隔离板的两侧还设有多个三角形的粉碎片;所述防堵筒的侧面设有纵向的条形通孔，隔离板边缘伸出连杆，连杆穿通过条形通孔穿透至防堵筒外侧。当隔离板上的异物积累到一定的数量而导致透过性不良时，通过连杆上下滑动隔离板，通过异物本身的惯性使其与隔离板撞击，粉碎片则可以在撞击过程中将异物粉碎为较小的颗粒，使之可以通过进入沉淀物输送管。通过这种方法，本实用新型可以有效的避免沉淀物输送管发生堵塞，提高沉淀物的清除效率，避免沉淀物影响反渗透膜的正常工作，最终实现高效处理工业污水的目的。
权利要求书

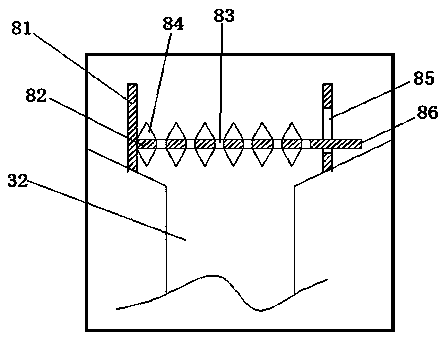

1.基于反渗透膜技术的工业污水净化回收系统，包括有废水贮池(1)，所述的废水贮池(1)通过自吸泵(11)与絮凝池(2)管道连接，该絮凝池(2)与沉淀池(3)管道连接，所述的沉淀池(3)经原水提升泵(31)与石英砂过滤器(4)管道连接，该石英砂过滤器(4)与反渗透膜处理设备(5)管道连接，所述的反渗透膜处理设备(5)通过纯水管(51)与纯水水箱(6)相连接，所述的反渗透膜处理设备(5)还通过浓水管(52)与浓水水箱(7)相连接;所述的絮凝池(2)上设置有絮凝剂加药机(21),所述的沉淀池(3)的下部设置有沉淀物输送管(32)，其特征在于：所述沉淀物输送管的入口外侧环绕有防堵筒(81)，防堵筒中设有覆盖在入口上的隔离板(82)，隔离板上设有多个通孔(83);所述隔离板的两侧还设有多个三角形的粉碎片(84);所述防堵筒的侧面设有纵向的条形通孔(85)，隔离板边缘伸出连杆(86)，连杆穿通过条形通孔穿透至防堵筒外侧。
2.根据权利要求1所述的基于反渗透膜技术的工业污水净化回收系统，其特征在于：所述的原水提升泵(31)的进口经管道与所述沉淀池(3)的上部相连接。
3.根据权利要求2所述的基于反渗透膜技术的工业污水净化回收系统，其特征在于：所述的絮凝池(2)内设置有助凝剂药泵(22)，所述的助凝剂药泵(22)上连接设置有加药流量计(23)。
4.根据权利要求3所述的基于反渗透膜技术的工业污水净化回收系统，其特征在于：所述的纯水水箱(6)经纯水水泵(61)与纯水池(62)管道连接。
5.根据权利要求4所述的基于反渗透膜技术的工业污水净化回收系统，其特征在于：所述的浓水水箱(7)经浓水水泵(71)与浓水池(72)管道连接。
6.根据权利要求5所述的基于反渗透膜技术的工业污水净化回收系统，其特征在于：所述的沉淀物输送管(32)与沉淀物收集池(33)管道连接。
说明书
基于反渗透膜技术的工业污水净化回收系统
技术领域
本实用新型涉及电镀废水处理技术领域，尤其指一种基于反渗透膜技术的工业污水净化回收系统。
背景技术
电镀工业是我国重要的加工行业，目前以镀锌、镀铜、镀铬和镀镍为主，其主要分布在机器制造、轻工、电子、航空及仪器仪表制造业;据了解，全国电镀工艺废水的年排放量在4亿吨以上，造成了严重的环境污染。另外，电镀废水的高污染性不仅环境造成严重的破坏，而且会对周围人们的身体健康造成极大影响以及致病隐患。
电镀工业废水处理技术也是多种多样，总的来讲可分为四类：化学法，物理法，物理化学法，生化法等。20世纪80年代以多元组合技术为主，目前国外电镀废水治理90%以上使用化学法。国内各种废水处理工艺的应用比例从大到小依次为化学法、离子交换法、电解法。这些工艺在实际应用中都存在一定不足：
1、通常电镀废水中重金属含量较低，水处理量大，导致药剂投加量大，易造成二次污染;
2、工艺设备占地面积大，操作成本、固定投资较大;
3、工艺操作过程较复杂，操作难度较大;
4、现有工艺对电镀废水的处理过程大多不能有效实现电镀废水的达标处理，造成较为严重的二次污染。
现有采用反渗透膜对含金属离子的工业污水进行处理的技术，在反渗处理之前，需要对工业污水进行絮凝、沉淀等处理，以提高反渗透膜的处理效率。而现有技术冲，沉淀池的底部设有沉淀物输送管来排出沉淀物。电镀工业污水中产生的沉淀物具有固体金属、高粘度的絮凝物，容易堵塞输送管。沉淀物如果不能及时排出，将进入反渗透膜处理装置，影响反渗处理效率。
实用新型内容
本实用新型所要解决的技术问题是针对现有技术的现状，提供结构简单，连接方便，投入成本低且防沉淀物堵塞的一种基于反渗透膜技术的工业污水净化回收系统。
本实用新型解决上述技术问题所采用的技术方案为：
基于反渗透膜技术的工业污水净化回收系统，包括有废水贮池，其中，废水贮池通过自吸泵与絮凝池管道连接，该絮凝池与沉淀池管道连接，沉淀池经原水提升泵与石英砂过滤器管道连接，该石英砂过滤器与反渗透膜处理设备管道连接，反渗透膜处理设备通过纯水管与纯水水箱相连接，反渗透膜处理设备还通过浓水管与浓水水箱相连接;絮凝池上设置有絮凝剂加药机,沉淀池的下部设置有沉淀物输送管;所述沉淀物输送管的入口外侧环绕有防堵筒，防堵筒中设有覆盖在入口上的隔离板，隔离板上设有多个通孔;所述隔离板的两侧还设有多个三角形的粉碎片;所述防堵筒的侧面设有纵向的条形通孔，隔离板边缘伸出连杆，连杆穿通过条形通孔穿透至防堵筒外侧。
针对沉淀物输送管容易堵塞的问题，本实用新型特别在沉淀物输送管的外侧设置防堵筒，防堵筒里的隔离板可以隔绝体积较大的异物，避免这些异物堵塞沉淀物输送管。当隔离板上的异物积累到一定的数量而导致透过性不良时，通过连杆上下滑动隔离板，通过异物本身的惯性使其与隔离板撞击，粉碎片则可以在撞击过程中将异物粉碎为较小的颗粒，使之可以通过进入沉淀物输送管。通过这种方法，本实用新型可以有效的避免沉淀物输送管发生堵塞，提高沉淀物的清除效率，避免沉淀物影响反渗透膜的正常工作，最终实现高效处理工业污水的目的。
优化的技术措施还包括：
上述的原水提升泵的进口经管道与所述沉淀池的上部相连接。
上述的絮凝池内设置有助凝剂药泵，助凝剂药泵上连接设置有加药流量计。
上述的纯水水箱经纯水水泵与纯水池管道连接。
上述的浓水水箱经浓水水泵与浓水池管道连接。
上述的沉淀物输送管与沉淀物收集池管道连接。
本实用新型一种基于反渗透膜技术的工业污水净化回收系统，主要包括由管道连接废水贮池、絮凝池、沉淀池、石英砂过滤器以及反渗透膜处理设备，其结构简单，连接方便;絮凝池上设置有絮凝剂加药机，通过絮凝剂加药机向絮凝池投放絮凝剂，简单方便，能够保证废水的连续处理，而沉淀池的下部设置有沉淀物输送管，沉淀物由沉淀物输送管送出，及时清空沉淀池的下部空间，保证整个设备的持续处理能力。
