申请日2015.11.04
公开(公告)日2016.04.13
IPC分类号C02F3/02
摘要
本实用新型公开了一种养殖废水除磷装置，包括机壳、活性生物膜填充层、鼓气装置以及透气孔，机壳上设有进水口和出水口，活性生物膜填充层设置在机壳内，鼓气装置设置在活性生物膜填充层的底部。本实用新型结构简单实用，合理的设置了鼓气装置的结构和透气孔的位置，使机污染物可以更充分的与活性生物膜结构接触，极大的提高了有机污染物的降解效率。此外，鼓气装置的出气口利用流体力学的原理，以较小功率的气泵组件带动大量的污水流动，同样的通气量所能带动的废水量及水流速度是普通出气口的十五倍以上，可高效除去养殖业污水中的含磷污染物。
权利要求书
1.一种养殖废水除磷装置，其特征在于，包括机壳、活性生物膜填充层、鼓气装置以及透气孔，所述机壳上设有进水口和出水口，所述活性生物膜填充层设置在机壳内，依附在机壳内壁上，所述鼓气装置设置在活性生物膜填充层的底部。
2.根据权利要求1所述的养殖废水除磷装置，其特征在于，所述活性生物膜填充层为圆桶状。
3.根据权利要求1所述的养殖废水除磷装置，其特征在于，所述鼓气装置设置有至少两个出气口。
4.根据权利要求3所述的养殖废水除磷装置，其特征在于，所述鼓气装置的两个出气口反向设置。
5.根据权利要求1所述的养殖废水除磷装置，其特征在于，所述透气孔设置在机壳顶部。
说明书
一种养殖废水除磷装置
技术领域
本实用新型涉及养殖废水处理技术领域，特别是涉及一种养殖废水除磷装置。
背景技术
随着集约化畜禽养殖业的不断发展，畜禽养殖废水被大量的产生，畜禽养殖废水中含有机物种类多，浓度高，处理难度大。目前对畜禽污水处理效果差，磷的去除率低，经过处理的畜禽养殖废水不能达到直接排放的标准。
实用新型内容
本实用新型的目的在于提供一种养殖废水除磷装置，实现高效去除养殖废水中的含磷污染物。

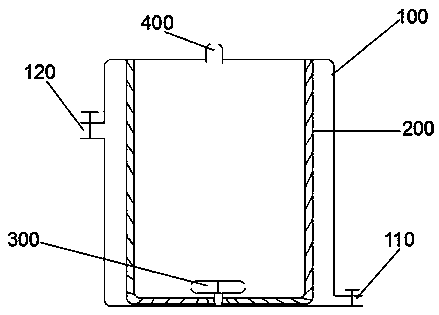

本实用新型的技术方案如下：一种养殖废水除磷装置，包括机壳、活性生物膜填充层、鼓气装置以及透气孔，机壳上设置有进水口和出水口，活性生物膜填充层设置在机壳内，鼓气装置设置在活性生物膜填充层的底部。
所述活性生物膜填充层为圆桶状。
所述鼓气装置设置有至少两个出气口。
所述鼓气装置的两个出气口反向设置。
所述透气孔设置在机壳顶部。
本实用新型的有益效果：本实用新型结构简单实用，合理的设置了鼓气装置的结构和透气孔的位置，使机污染物可以更充分的与活性生物膜结构接触，极大的提高了有机污染物的降解效率。此外，鼓气装置的两个出气口反向设置，利用流体力学的原理，以较小功率的气泵组件带动大量的污水流动，同样的通气量所能带动的废水量及水流速度是普通出气口的十五倍以上，可高效除去养殖业污水中的含磷污染物。
