申请日2015.11.20
公开(公告)日2016.05.25
IPC分类号C02F3/12
摘要
本实用新型公开了一种分散式污水处理装置，该装置包括设在地面下的密闭的氧化沟，氧化沟上设有进水口、出水口和排泥口，在氧化沟上表面的两侧均设有用于观察氧化沟内部情况的观察窗，观察窗的上表面高出地面，在氧化沟内进水口的下方设有曝气转刷，曝气转刷设在氧化沟的上层。本实用新型中小型体积的氧化沟，密封的设在地面下，将曝气转刷设置在氧化沟的上层，实现一体化，整体处理装置所占空间小;污水进入氧化沟后，经过曝气转刷进行处理，实现氧化沟内水流的推动，增加了充氧能力，使得曝气转刷得到了有效的利用，整个污水处理装置更加节能。
权利要求书
1.一种分散式污水处理装置，其特征在于，包括设在地面下的密闭的氧化沟，氧化沟上设有进水口、出水口和排泥口，在氧化沟上表面的两侧均设有用于观察氧化沟内部情况的观察窗，观察窗的上表面高出地面，在氧化沟内进水口的下方设有曝气转刷，曝气转刷设在氧化沟的上层。
2.如权利要求1所述的污水处理装置，其特征在于，所述氧化沟的进水口与用于收集各户污水的集水池的出口连接。
3.如权利要求1所述的污水处理装置，其特征在于，所述曝气转刷包括旋转轴，旋转轴的两端均水平设在所述氧化沟的侧壁上，在旋转轴上设置多圈工作刷，每圈工作刷包括若干工作片，每相邻的两个工作片之间设有圆弧连接片，圆弧连接片围成一个与旋转轴同轴的圆圈，在每段圆弧连接片上设有通孔。
4.如权利要求3所述的污水处理装置，其特征在于，相邻两个所述工作片的中间位置处设有连接片，所述每个工作片与所述旋转轴的连接端呈敞开的口字型。
5.如权利要求3所述的污水处理装置，其特征在于，在所述旋转轴外侧套有刷套，所述工作刷设在刷套外表面。
6.如权利要求3-5中任一项所述的污水处理装置，其特征在于，所述旋转轴与设置在所述氧化沟外侧的旋转电机连接。
7.如权利要求1-5中任一项所述的污水处理装置，其特征在于，所述出水口处设有筛网。
8.如权利要求1-5中任一项所述的污水处理装置，其特征在于，氧化沟的出水口处设有用于将氧化沟内处理后的水抽到地表的抽水泵。
9.如权利要求3-5中任一项所述的污水处理装置，其特征在于，所述旋转轴包括两段半轴。
说明书
一种分散式污水处理装置
技术领域
本实用新型涉及污水处理，具体涉及一种分散式污水处理装置。
背景技术
目前国内污水废水处理装置体积较大，适用对象是比较集中的一些用户，且用的曝气转刷多为敞开式结构，且多为单独使用，占用空间比较大。且转刷结构不具有密封性能，使用过程中结构内部零部件腐蚀较快。
另外也存在着将曝气转刷设置在氧化沟内的情况，但通常氧化沟的体积较大，会将曝气转刷放置在较浅的位置，因而工作水深相对较浅，例如1米长叶片最大工作水深不超过3.5米。为此通常在转刷曝气下游例如3米左右设置导流板，通过降低表面流速增加底部流速。然而设置导流板虽然增加了底部流速增加了工作水深，也能提高充氧能力，但增设导流板会恶化水流条件，测试表明还会增大电耗，因而动力效率不仅并未提高，反而有所下降，使得转刷使用效果受到一定影响，只对水体上层有一定效果，对下部污水即无法充氧，推动作用也极其有限。
实用新型内容
本实用新型的目的是为了提供一种节省整体结构的、小型化的、能充分利用氧化沟内上层立体空间的分散式污水处理装置。
为了达成上述目的，本实用新型采用如下技术方案：

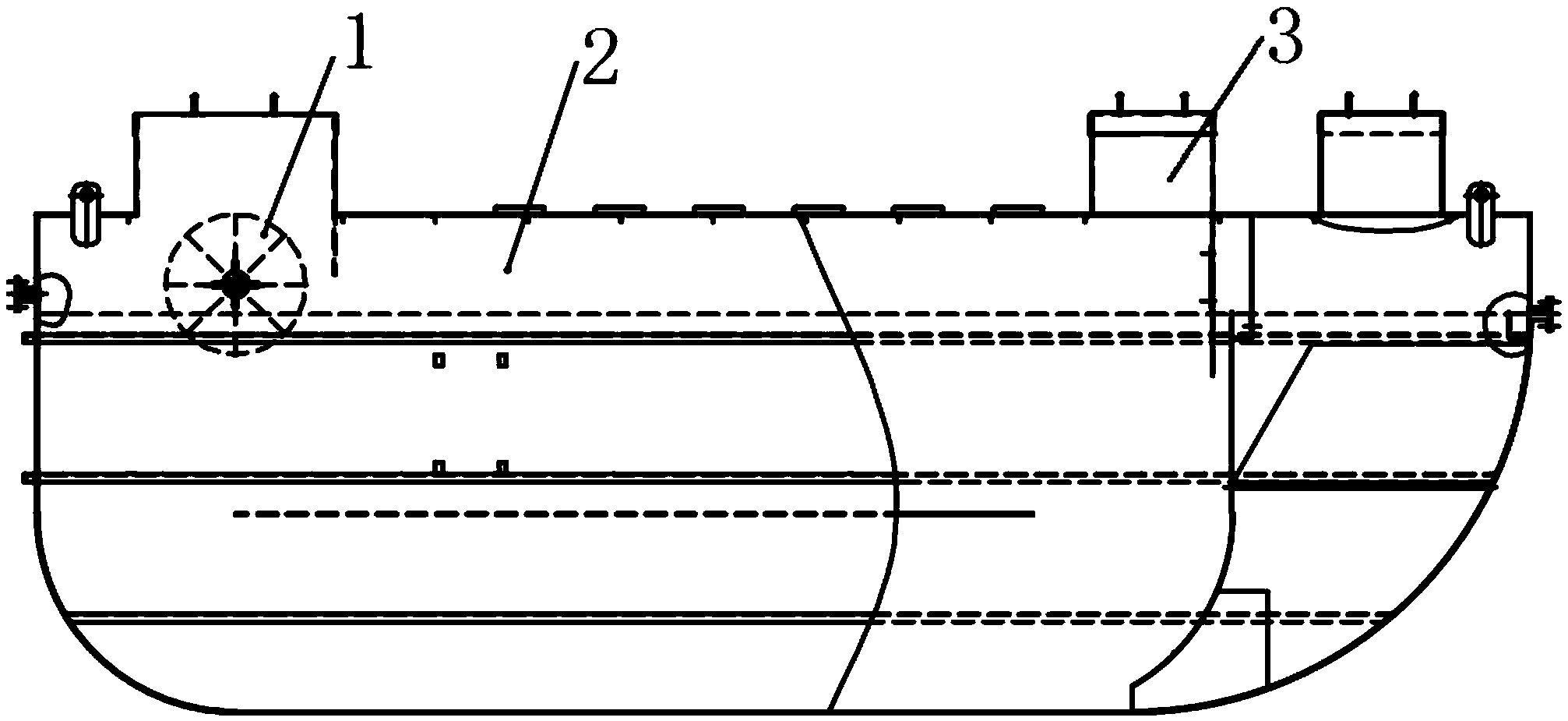

一种分散式污水处理装置，包括设在地面下的密闭的氧化沟，氧化沟上设有进水口、出水口和排泥口，在氧化沟上表面的两侧均设有用于观察氧化沟内部情况的观察窗，观察窗的上表面高出地面，在氧化沟内进水口的下方设有曝气转刷，曝气转刷设在氧化沟的上层，通过在氧化沟的顶部设置盖子保证氧化沟的密闭，进而使得氧化沟内的液体不易腐蚀转刷的内部结构，同时，保证了液体不容易外渗到外侧，确保了污水处理装置处的环境卫生;在氧化沟的排泥口处设置沉淀池用于污泥沉淀，进水口设在氧化沟顶部的盖子上，出水口设在氧化沟的一侧，排泥口设在氧化沟的底部。
进一步地，所述氧化沟的进水口与用于收集各户污水的集水池的出口连接，当需要处理的水量过多时，可以将水先在集水池中进行暂时的存储。
进一步地，所述曝气转刷包括旋转轴，旋转轴的两端均水平设在所述氧化沟的侧壁上，在旋转轴上设置多圈工作刷，每圈工作刷包括若干工作片，每相邻的两个工作片之间设有圆弧连接片，圆弧连接片围成一个与旋转轴同轴的圆圈，在每段圆弧连接片上设有通孔，圆弧连接片的设置稳定了工作片，保证了曝气转刷的使用寿命，通孔的设置保证了曝气转刷与液体的接触面积。
进一步地，为了提高曝气转刷的弯强度，相邻两个所述工作片的中间位置处设有连接片，连接片的设置也增加了曝气转刷与液体的接触面积，所述每个工作片与所述旋转轴的连接端呈敞开的口字型。
进一步地，在所述旋转轴外侧套有刷套，所述工作刷设在刷套外表面，将工作刷设在刷套外便于对曝气转刷的安装。
进一步地，所述旋转轴与设置在所述氧化沟外侧的旋转电机连接，通过电机和减速器来带动旋转轴的旋转。
进一步地，所述出水口处设有筛网，筛网用于过滤较大的杂质，避免堵塞出水口。
进一步地，氧化沟的出水口处设有用于将氧化沟内处理后的水抽到地表的抽水泵。
进一步地，所述旋转轴包括两段半轴，两段半轴方便实现旋转轴的拼接。
本实用新型的工作原理是：本实用新型中小型体积的氧化沟，密封的设在地面下，将曝气转刷设置在氧化沟的上层，实现一体化，整体处理装置所占空间小;污水进入氧化沟后，经过曝气转刷进行处理，实现氧化沟内水流的推动，增加了充氧能力，使得曝气转刷得到了有效的利用，整个污水处理装置更加节能。
本实用新型的有益效果是：
1)将氧化沟设置在地下，曝气转刷设置在氧化沟内，节省了污水处理装置的占用空间，同时体积缩小的氧化沟使得整个处理装置小型化，适合零散的少数用户使用，如村庄内就近的三到五户人家使用，同时因为小型的特点也避免了过去导流板的设置，相比于现有技术更加节能。
2)通过在氧化沟的顶部设置盖子，使得整个污水处理系统是密封的，使得氧化沟内的液体不易腐蚀转刷内部结构，也不易外渗液体，使得设备使用寿命更长、工作环境更加洁净。
3)将曝气转刷设在氧化沟进水口的下方，能充分利用氧化沟内的上层立体空间，通过工作片对氧化沟内水流的推动，增加了充氧能力，使得氧化沟内的水达到更好的循环。
