申请日2015.09.12
公开(公告)日2016.03.02
IPC分类号C02F9/14
摘要
本实用新型公开了一种污水多级处理装置，包括隔离池、第一污水沉淀池、第二污水沉淀池、厌氧微生物处理室、好氧微生物处理室、污泥浓缩罐和污泥压滤室，所述隔离池右侧通过连通管道连接第一污水沉淀池，所述第一污水沉淀池通过连通管道与第二污水沉淀池连通，所述第二污水沉淀池通过连通管道与厌氧微生物处理室连通，所述厌氧微生物室通过连通管道与好氧微生物处理室连通，所述第一污水沉淀池和第二污水沉淀池的底部均连接有污泥泵并通过污泥泵连接污泥浓缩罐，所述污泥浓缩罐的一侧连接有污泥螺杆泵并通过污泥螺杆泵连接污泥压滤室，本实用新型将工业污水处理与微生物处理相结和，对污水多级处理，使处理后的污水达到排放标准或再利用标准。

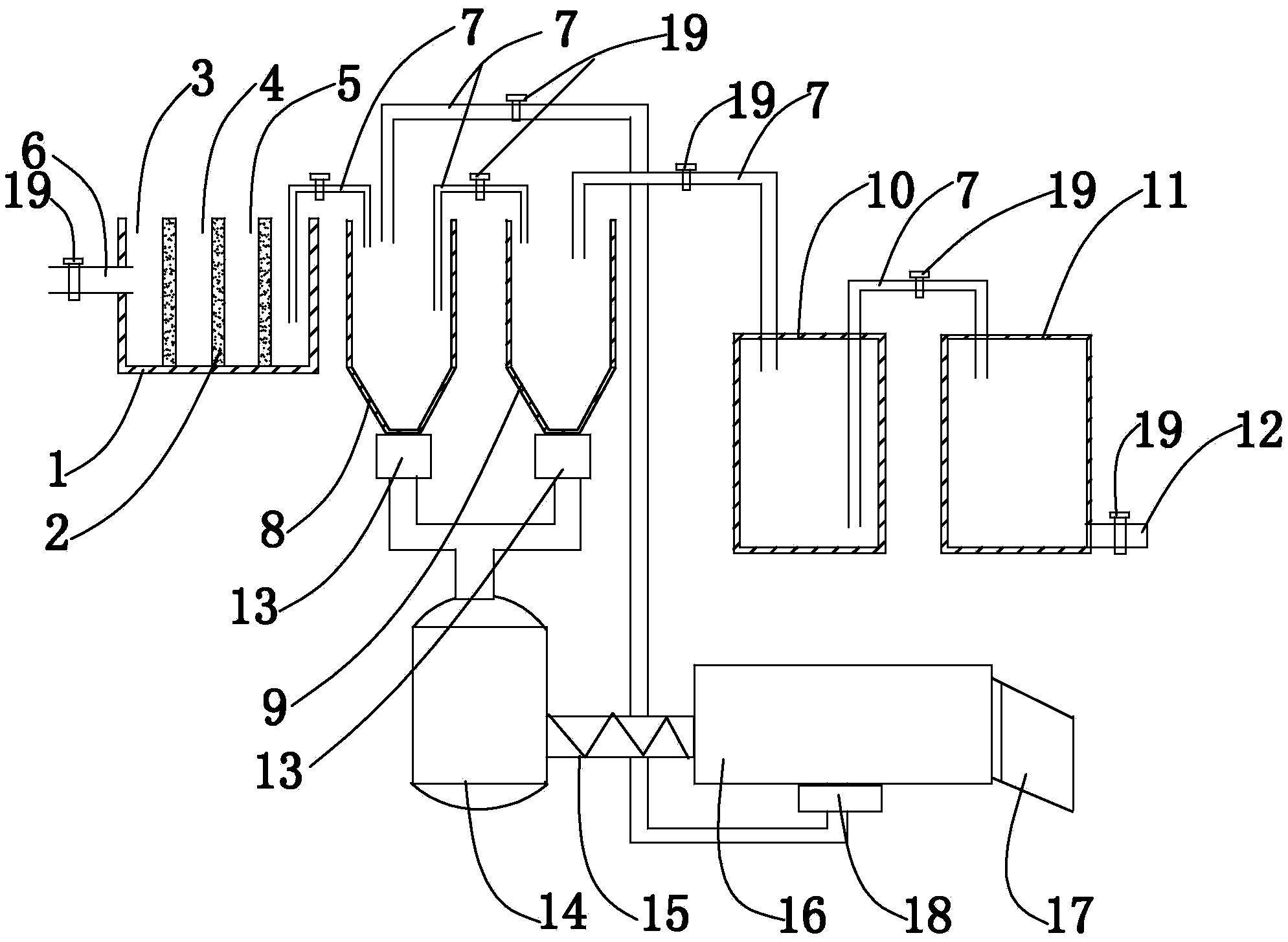

摘要附图
权利要求书
1.一种污水多级处理装置，其特征在于，包括隔离池(1)、第一污水沉淀池(8)、第二污水沉淀池(9)、厌氧微生物处理室(10)、好氧微生物处理室(11)、污泥浓缩罐(14)和污泥压滤室(16)，所述隔离池(1)内部由三道隔离网栅(2)分成三个隔离池，分别为浮渣隔离池(3)、大颗粒物隔离池(4)以及小颗粒物隔离池(5)，所述隔离池(1)左侧连接污水进管(6)，所述隔离池(1)右侧通过连通管道(7)连接第一污水沉淀池(8)，所述第一污水沉淀池(8)通过连通管道(7)与第二污水沉淀池(9)连通，所述第二污水沉淀池(9)通过连通管道(7)与厌氧微生物处理室(10)连通，所述厌氧微生物处理室(10)通过连通管道(7)与好氧微生物处理室(11)连通，所述好氧微生物处理室(11)的一侧底部设置有净水排口(12)，所述第一污水沉淀池(8)和第二污水沉淀池(9)的底部均连接有污泥泵(13)并通过污泥泵(13)连接污泥浓缩罐(14)，所述污泥浓缩罐(14)的一侧连接有污泥螺杆泵(15)并通过污泥螺杆泵(15)连接污泥压滤室(16)，所述污泥压滤室(16)的一端设置有污泥排口(17)，底部设置有滤水排口(18)。
2.根据权利要求1所述的一种污水多级处理装置，其特征在于：所述隔离网栅(2)上的网孔直径由左至右依次减小。
3.根据权利要求1所述的一种污水多级处理装置，其特征在于：所述滤水排口(18)通过连通管道(7)与第一污泥沉淀池(8)连通。
4.根据权利要求1所述的一种污水多级处理装置，其特征在于，所述污水进管(6)、连通管道(7)以及净水排口(12)上均设置有阀门(19)。
说明书
一种污水多级处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水多级处理装置。
背景技术
在人类的生产和生活中，污水的产生是不可避免的，近年来，随着科技的高速发展和社会的快速进步，污水的产生量也在逐年升高，而这些污水大都数都是未经处理直接排入江河湖海或地表，这样不仅污染环境，而且极大地浪费了水资源。
目前，随着人们对于环境问题的日益重视，污水的相关处理装置也正在增加，但目前的污水处理装置仅仅只是经过简单的过滤和沉淀，并通过化学药品进行处理，这样的处理方案不仅使处理后的污水难以达到国家标准，同时化学药剂的使用还可能增加二次污染，鉴于此，有必要设计一种更加高效的污水处理装置，依次来解决目前存在的问题。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种污水多级处理装置，可以有效解决物料烘干和生产效率较低等问题。
为了解决上述问题，本实用新型提供了一种技术方案：一种污水多级处理装置，包括隔离池、第一污水沉淀池、第二污水沉淀池、厌氧微生物处理室、好氧微生物处理室、污泥浓缩罐和污泥压滤室，所述隔离池内部由三道隔离网栅分成三个隔离池，分别为浮渣隔离池、大颗粒物隔离池以及小颗粒物隔离池，所述隔离池左侧连接污水进管，所述隔离池右侧通过连通管道连接第一污水沉淀池，所述第一污水沉淀池通过连通管道与第二污水沉淀池连通，所述第二污水沉淀池通过连通管道与厌氧微生物处理室连通，所述厌氧微生物处理室通过连通管道与好氧微生物处理室连通，所述好氧微生物处理室的一侧底部设置有净水排口，所述第一污水沉淀池和第二污水沉淀池的底部均连接有污泥泵并通过污泥泵连接污泥浓缩罐，所述污泥浓缩罐的一侧连接有污泥螺杆泵并通过污泥螺杆泵连接污泥压滤室，所述污泥压滤室的一端设置有污泥排口，底部设置有滤水排口。
作为优选，所述隔离网栅上的网孔直径由左至右依次减小。
作为优选，所述滤水排口通过连通管道与第一污泥沉淀池连通。
作为优选，所述污水进管、连通管道以及净水排口上均设置有阀门。
本实用新型的有益效果：采用多级处理方案，首先隔离浮渣、大块颗粒物以及小块颗粒物，然后进行多次沉淀，并将上层水液进行微生物处理，将泥浆进行压缩和压滤，通过生物与工业污水处理相结合，使污水达到再次利用标准或排放标准。
