申请日2015.09.11
公开(公告)日2015.11.11
IPC分类号C02F9/06
摘要
本发明涉及一种含滤清装置的电化学水处理装置，包括进水口1及进水通道4、电化学反应室10、溢流通道5、过滤通道8、滤芯9、滤清室6、出水口2、沉淀室7、排污口3。待处理的水通过进水口1进入装置的进水通道4，在通过电化学反应室10发生电化学反应后由溢流通道5溢出进入过滤通道8，电化学处理过的水经过滤芯9过滤后进入滤清室6由出水口2排出，析出的水垢则进入沉淀室7由排污口3排出。如果滤芯9堵塞，水可以经过滤芯9顶部直接溢流进入滤清室6。滤芯9可以随时取出进行清洗或更换。本发明解决了电化学水处理装置的滤清问题。

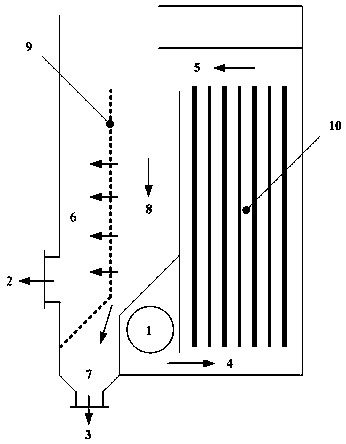

摘要附图
权利要求书
1.一种含滤清装置的电化学水处理装置，包括进水通道(4)、电化学反应室(10)、溢流通道(5)，其特征在于，所述电化学水处理装置还包括滤清装置，所述滤清装置由过滤通道(8)、滤芯(9)、滤清室(6)和沉淀室(7)组成，电化学反应室(10)处于进水通道(4)和溢流通道(5)之间，溢流通道(5)又与过滤通道(8)相通，滤芯(9)设于过滤通道(8)与滤清室(6)之间，沉淀室(7)在过滤通道(8)的底部，出水口(2)与滤清室(6)连通，在沉淀室(7)的底部设有排污口(3)。
2.根据权利要求1所述的电化学水处理装置，其特征在于，所述过滤通道(8)可以是单通道，也可以是多通道。
3.根据权利要求1所述的电化学水处理装置，其特征还在于，进水通道(4)可以在电化学反应室(10)底部，也可以在顶部，相应地，溢流通道(5)可以在电化学反应室(10)的顶部，也可以在底部。
4.根据权利要求2所述的电化学水处理装置，其特征在于，过滤通道(8)为多通道时，采用滤芯形式，在滤清室(6)内布置多组滤芯。
5.根据权利要求4所述的电化学水处理装置，其特征在于，所述滤芯可以是方形，也可以是圆形，还可以是其他形状，滤芯上下是通的。
6.根据权利要求5所述的电化学水处理装置，其特征在于，所述滤芯底部除过滤通道(8)以外其他部分是封闭的，滤芯顶部与滤清室(6)相通，即水可以漫过滤芯顶部直接进入滤清室(6)。
7.根据权利要求1-6任一项所述的电化学水处理装置，其特征在于，所述滤芯(9)可拆卸地安装在过滤通道(8)与滤清室(6)之间。
说明书
一种含滤清装置的电化学水处理装置
技术领域
本发明属于工业水处理技术领域，具体是涉及一种含滤清装置的电化学水处理装置。
背景技术
电化学水处理技术是一种近期越来越受到关注的水垢控制技术，并且近期由于电源技术的进步和电催化材料革新，已经开发出了越来越多样的电化学水处理装置，但已经投入实际应用的电化学水处理装置普遍存在结构复杂、处理能力不足、除垢效率不高、在线除垢时无法使电化学水处理过程中产生的水垢及时沉淀等问题。
本发明专门针对电化学水处理设备的滤清问题提出了设计方案，将经过电化学水处理设备处理后的水进行滤清，将析出的水垢便利的去除出来。
发明内容
本发明专门针对电化学水处理设备的滤清问题提出了设计方案，便于将经过电化学水处理设备处理后析出的水垢去除出来。
本发明通过以下技术方案实现上述目的：
一种含滤清装置的电化学水处理装置，包括进水通道4、电化学反应室10、溢流通道5，所述电化学水处理装置还包括滤清装置，所述滤清装置由过滤通道8、滤芯9、滤清室6和沉淀室7组成，电化学反应室10处于进水通道4和溢流通道5之间，溢流通道5又与过滤通道8相通，滤芯9设于过滤通道8与滤清室6之间，沉淀室7在过滤通道8的底部，出水口2与滤清室6连通，在沉淀室7的底部设有排污口3。
本发明解决其技术问题所采用的技术方案进一步还包括：
所述过滤通道8可以是单通道，也可以是多通道。
进水通道4可以在电化学反应室10底部，也可以在顶部，相应地，溢流通道5可以在电化学反应室10的顶部，也可以在底部。
过滤通道8为多通道时，采用滤芯形式，在滤清室6内布置多组滤芯。
所述滤芯可以是方形，也可以是圆形，还可以是其他形状，滤芯上下是通的。
所述滤芯底部除过滤通道8以外其他部分是封闭的，滤芯顶部与滤清室6相通，即水可以漫过滤芯顶部直接进入滤清室6。
所述滤芯9可拆卸地安装在过滤通道8与滤清室6之间。
与现有电化学水处理装置相比，本设计发明的技术效果是：在装置内部就实现了清水与水垢的分离，避免将已经被电化学水处理装置析出的水垢再次带入循环水系统中去，保证了电化学水处理装置的处理效果。
