申请日2015.07.31
公开(公告)日2015.11.18
IPC分类号C02F9/14
摘要
本实用新型公开了一种废水治理环保净化系统，从进水至出水顺序包括分别管道连接的隔油调节池、厌氧池、接触氧化池、斜管沉淀池、中间水池、砂滤池和消毒池，所述隔油调节池与厌氧池的连接管道上设置有吸取隔油调节池底部污水到厌氧池底部的抽水泵，隔油调节池中纵向错开地安装有数个隔板，厌氧池和接触氧化池中均设置有活性炭过滤器，所述斜管沉淀池内部设置沉淀斜管。本系统通过系统性多个处理过滤水池进行污水处理，高效达标实现废水的环保净化治理，大大减少固化剂生产制造中产生的废水污染。
权利要求书
1.一种废水治理环保净化系统，其特征在于：从进水至出水顺序包括分别管道连接的隔油调节池、厌氧池、接触氧化池、斜管沉淀池、中间水池、砂滤池和消毒池，所述隔油调节池与厌氧池的连接管道上设置有吸取各有调节池底部污水到厌氧池底部的抽水泵，隔油调节池中纵向错开地安装有数个隔板，厌氧池和接触氧化池中均设置有活性炭过滤器，所述斜管沉淀池内部设置沉淀斜管。
2.根据权利要求1所述的一种废水治理环保净化系统，其特征在于：所述斜管沉淀池底部呈锥形，并且通过带有回流泵的污泥回流管道连接到所述厌氧池底部。
3.根据权利要求1所述的一种废水治理环保净化系统，其特征在于：所述砂滤池上设置有带反冲洗泵的回流管道连接到所述中间水池底部。
4.根据权利要求1所述的一种废水治理环保净化系统，其特征在于：所述接触氧化池底部设置有喷气装置，所述喷气装置通过外部鼓风机供气。
5.根据权利要求1所述的一种废水治理环保净化系统，其特征在于：所述消毒池的进水管道上连接有加药系统。
说明书
一种废水治理环保净化系统
技术领域
本实用新型涉及一种废水治理环保净化系统。
背景技术
废水治理是现代工业生产中必不可少的环节，许多工业生产过程中在使用大量净水的同时排放出大量的废水，在固化剂生产制造工序中，废水问题尤为突出，固化剂加工时产生许多的化学污染物会混合到废水当中，大大增加了废水的治理难度，现时许多治理设备的净化能力不足，废水经过处理后仍未达标就进行排放，会大大影响环境，需要系统性地高效改进。
实用新型内容
为了克服现有技术的不足，本实用新型提供一种能够有效治理废水，实现达标排放的废水治理环保净化系统。
本实用新型解决其技术问题所采用的技术方案是：

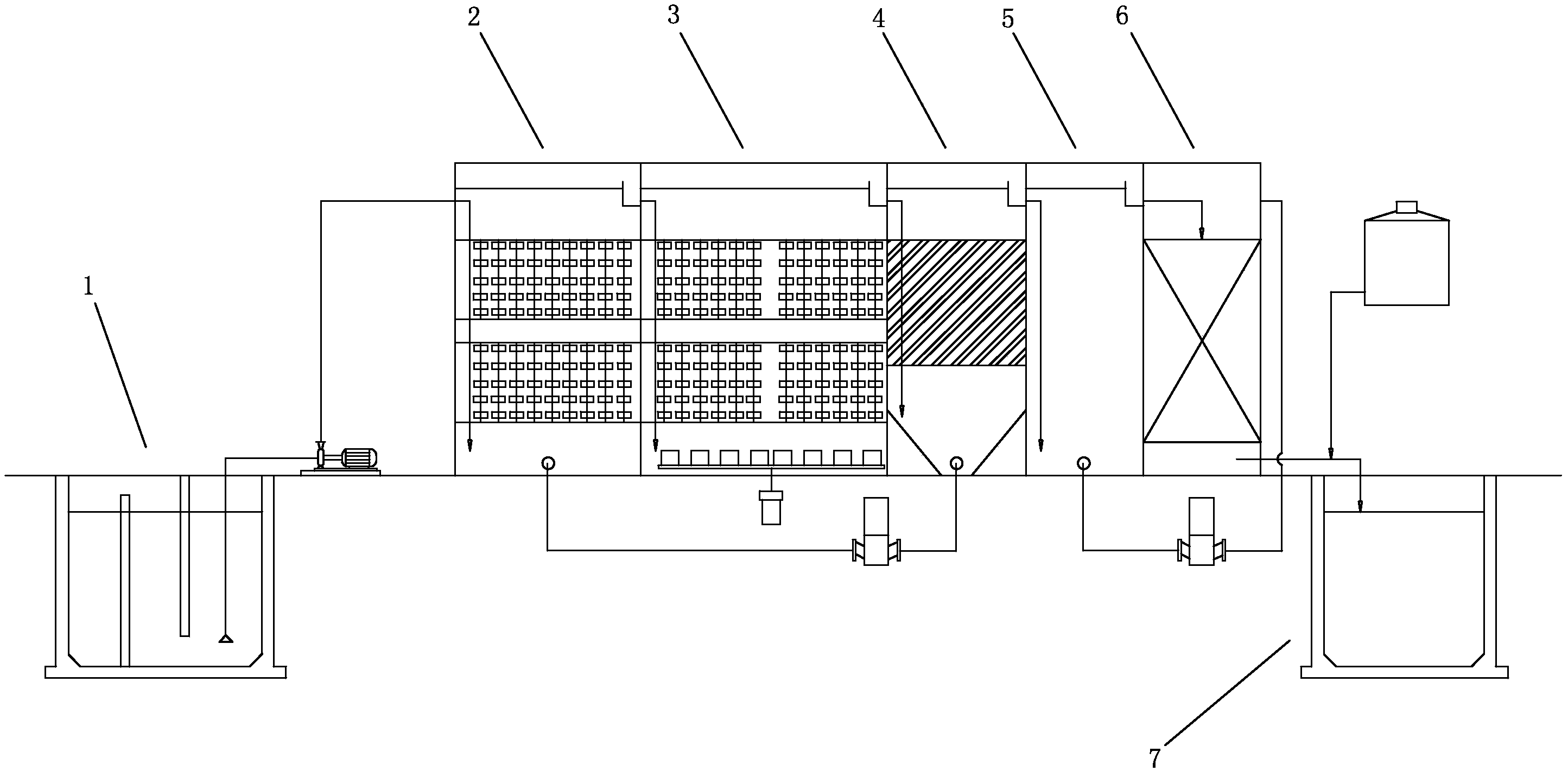

一种废水治理环保净化系统，从进水至出水顺序包括分别管道连接的隔油调节池、厌氧池、接触氧化池、斜管沉淀池、中间水池、砂滤池和消毒池，所述隔油调节池与厌氧池的连接管道上设置有吸取隔油调节池底部污水到厌氧池底部的抽水泵，隔油调节池中纵向错开地安装有数个隔板，厌氧池和接触氧化池中均设置有活性炭过滤器，所述斜管沉淀池内部设置沉淀斜管。
作为上述技术方案的改进，所述斜管沉淀池底部呈锥形，并且通过带有回流泵的污泥回流管道连接到所述厌氧池底部。
作为上述技术方案的进一步改进，所述砂滤池上设置有带反冲洗泵的回流管道连接到所述中间水池底部。
进一步，所述接触氧化池底部设置有喷气装置，所述喷气装置通过外部鼓风机供气。
进一步，所述消毒池的进水管道上连接有加药系统。
本实用新型的有益效果是：本系统通过系统性多个处理过滤水池进行污水处理，高效达标实现废水的环保净化治理，大大减少固化剂生产制造中产生的废水污染。
