申请日2015.09.11
公开(公告)日2015.12.23
IPC分类号C02F1/00
摘要
本发明结构提供一种污水处理设备，尤其是一种污水处理格栅排污装置。包括瓣式可伸缩打捞机构、电磁液压缸驱动的拉杆机构和卷扬升降机构、离心甩污螺旋压缩机构。采用瓣式可伸缩打捞机构作为污物打捞机构，当机构下行入水时瓣式格栅闭合，当机构上行打捞时，格栅闭合;电磁液压缸驱动拉杆机构带动格栅闭合和展开，卷扬升降机构通过缆绳和变向轮实现打捞机构的升降，当格栅携带着污物被提升到设定高度进入到集污筒内后，离心电机旋转带动四片格栅旋转，依靠离心力将格栅上附着的污物压缩甩出，污物再经过螺旋压缩机构压缩后运走。

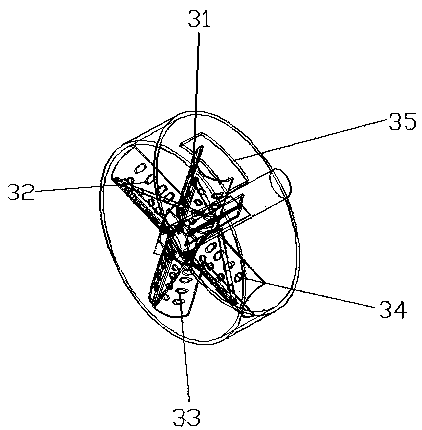

摘要附图
权利要求书
1.一种污水处理格栅排污装置，其特征在于：包括瓣式可伸缩打捞机构、电磁液压缸驱动的拉杆机构和卷扬升降机构、离心甩污螺旋压缩机构;采用瓣式可伸缩打捞机构作为污物打捞机构，当机构下行入水时时瓣式格栅闭合，当机构上行打捞时，格栅闭合;电磁液压缸驱动拉杆机构带动格栅闭合和展开，卷扬升降机构通过缆绳和变向轮实现打捞机构的升降，当格栅携带着污物被提升到设定高度进入到集污筒内后，离心电机旋转带动四片格栅旋转，依靠离心力将格栅上附着的污物压缩甩出，污物再经过螺旋压缩机构压缩后运走。
2.根据权利要求1所述的瓣式可伸缩打捞机构和电磁液压缸驱动的拉杆机构，其特征在于：(8)中心立柱圆周表面沿着轴线方向加工(40)拉杆滑槽，有中空内部安装有(7)液压油缸，二者通过法兰螺栓连接;(15)格栅收放滑块通过销钉均匀安装有(16)格栅收放拉杆1、(26)拉杆2、(29)拉杆3和(30)拉杆4，所述拉杆的另一端通过销钉与(27)格栅骨架通过销钉相连接，所述格栅骨架的另一端通过销钉固定在所述的中心立柱末端的法兰面上，所述的格栅骨架上焊接有(31)瓣状格栅1、(32)瓣状格栅2、(33)瓣状格栅3和(34)瓣状格栅4。
3.根据权利要求1所述的卷扬升降机构，其特征在于：(4)升降架体通过螺纹安装有升降耳环，(6)左侧升降缆绳和(20)右侧升降缆绳，缆绳一端连接耳环，通过(21)导向轮变向后，缠绕在(9)卷扬轮1和(19)卷扬轮2上，卷扬电机通过(18)卷扬主轴和所述的卷扬轮花键连接。
4.根据权利要求1所述的离心甩污螺旋压缩机构，其主要特征在于：所述的集料筒只在一个位置加工有开孔，所以未运行至开口位置的污物在离心力的作用下被挤压在筒壁上，到达出口位置时沿着排污口甩出，进入(23)螺旋压榨输送机中，所述的集污筒与所述的螺旋压榨输送机通过卡箍连接。
5.螺旋压榨输送机为现有的公知机构，在此不进行权利要求。
说明书
一种污水处理格栅排污装置
技术领域
本发明结构涉及一种污水处理设备，尤其是一种污水处理格栅排污装置。
背景技术
曾有数据统计，60%以上的污水处理厂由于预处理过程存在问题而严重影响了后续处理过程的运转，在这些污水处理厂中，30%以上的运转问题又直接与预处理过程有关。因此，预处理过程的设备选型和维修应该引起足够的重视。城市污水处理厂一般都需要设计两道格栅，进厂污水经过的第一道格栅叫粗格栅，设计栅距10～20mm，常用类型为钢绳式粗格栅和高链式粗格栅。大块的栅渣被粗格栅拦截后，污水经过潜污泵的提升，经第二道格栅进入沉砂、沉淀等后续工艺段。第二道格叫细格栅，设计栅距4～10mm，常用类型为转鼓式细格栅和回转式细格栅。在实际的应用过程中，污水要经过两道格栅过滤，耗费时间长，过滤效率低。
发明内容
本发明的目的是为了克服传统的污水处理要经过两道格栅过滤，耗费时间长，过滤效率低的缺点。提供一种污水处理格栅排污装置。
为实现上述目的，本发明提供以下方案：采用瓣式可伸缩打捞机构作为污物打捞机构，当机构下行入水时瓣式格栅闭合，当机构上行打捞时，格栅闭合;电磁液压缸驱动拉杆机构带动格栅闭合和展开，卷扬升降机构通过缆绳和变向轮实现打捞机构的升降，当格栅携带着污物被提升到设定高度进入到集污筒内后，离心电机旋转带动四片格栅旋转，依靠离心力将格栅上附着的污物压缩甩出，污物再经过螺旋压缩机构压缩后运走。
其特征在于：
(1)瓣式可伸缩打捞机构，主要包括：(13)销钉1、(14)销钉2、(16)格栅收放拉杆1、(26)拉杆2、(27)格栅骨架1、(28)落水孔、(29)拉杆3、(30)拉杆4、(31)瓣状格栅1、(32)瓣状格栅2、(33)瓣状格栅3、(34)瓣状格栅4、(39)威纶FT-8000控制屏、(40)拉杆滑槽。
(2)设计有电磁液压缸驱动的拉杆机构，主要包括(7)液压油缸、(8)中心立柱、(15)格栅收放滑块、(37)液压缸控制线。
所述中心立柱圆周表面沿着轴线方向加工(40)拉杆滑槽，有中空内部安装有(7)液压油缸，二者通过法兰螺栓连接。(15)格栅收放滑块通过销钉均匀安装有(16)格栅收放拉杆1、(26)拉杆2、(29)拉杆3和(30)拉杆4，所述拉杆的另一端通过销钉与(27)格栅骨架通过销钉相连接，所述格栅骨架的另一端通过销钉固定在所述的中心立柱末端的法兰面上，所述的格栅骨架上焊接有(31)瓣状格栅1、(32)瓣状格栅2、(33)瓣状格栅3和(34)瓣状格栅4。
(3)设计有打捞杆卷扬升降机构，主要包括：(4)升降架体、(5)左侧立柱、(6)左侧升降缆绳、(9)卷扬轮1、(10)卷扬电机、(11)底座(15)格栅收放滑块、(17)卷扬支架、(18)卷扬主轴、(19)卷扬轮2、(20)右侧升降缆绳、(21)导向轮、(22)支撑柱、(36)右侧立柱。
所述升降架体通过螺纹安装有升降耳环，(6)左侧升降缆绳和(20)右侧升降缆绳，缆绳一端连接耳环，通过(21)导向轮变向后，缠绕在(9)卷扬轮1和(19)卷扬轮2上，卷扬电机通过(18)卷扬主轴和所述的卷扬轮花键连接。
(4)设计有离心甩污螺旋压缩机构，主要包括：(1)离心电机、(2)电机输出轴、(3)弹性联轴器、(12)集料筒、(23)螺旋压榨输送机、(24)垃圾桶、(25)废水、(35)排污口、(38)离心电机控制线。
所述的集料筒只在一个位置加工有开孔，所以未运行至开口位置的污物在离心力的作用下被挤压在筒壁上，到达出口位置时沿着排污口甩出，进入(23)螺旋压榨输送机中，所述的集污筒与所述的螺旋压榨输送机通过卡箍连接。
与现有技术相比，本发明的有益效果是：
1)采用瓣式可伸缩打捞机构，在机构下行入水的过程中，瓣状格栅围绕所述的中心立柱处于收缩状态，这样，可以有效的避开水面漂浮的垃圾杂物，避免破坏杂物的漂浮状态，为后续的收集做准备，同时也减少机构入水的阻力。
2)采用卷扬升降机构，当瓣式可伸缩打捞机构入水至设定深度后，在所述的液压油缸带动所述的15-格栅收放滑块下行，瓣状格栅在水下打开，此时所述的卷扬电机动作，将打捞机构从水下提升至水面之上，这样漂浮在水面的污物就会附着在格栅之上被一起带走。操作人员可以根据水面杂物积聚的多少来调节所述打捞机构的入水深度，操作方便，实用性强。
3)附着在格栅上的污物在径向压缩的过程中，其中的水分被挤压出来，沿着(28)落水孔流出，在这个过程中，污物的体积变小，为后续的螺旋压缩做好了准备。
