申请日2015.09.10
公开(公告)日2016.02.17
IPC分类号B01D21/24; B01D21/00
摘要

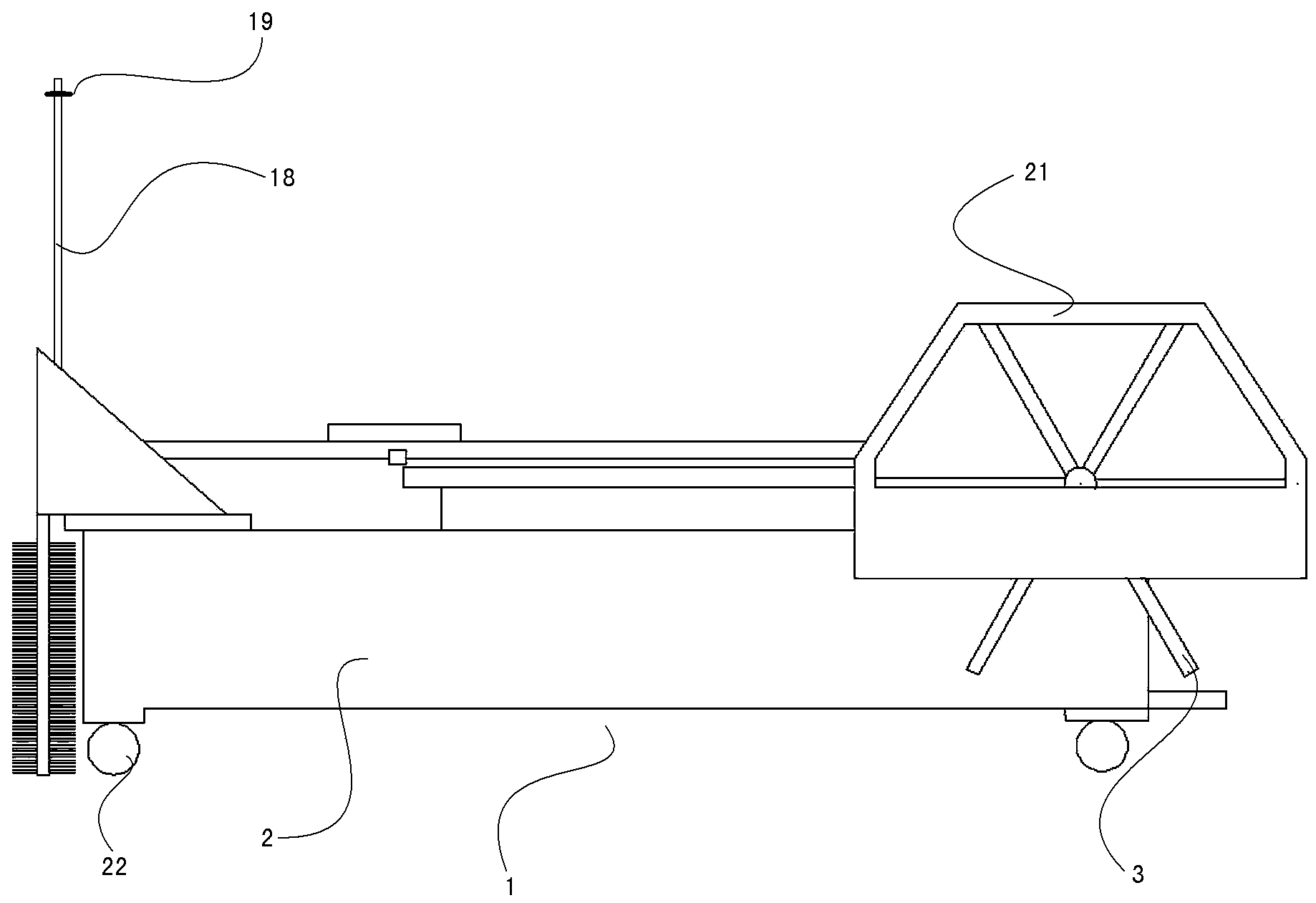

本实用新型涉及一种污水处理厂平流式二沉池出水堰自动清洗装置，车体的两侧各形成一浮体，浮体的内腔呈中空状，车体靠近后端的两侧各设有一叶轮，车体前端两侧处分别设有一号清洁毛刷和二号清洁毛刷，一号清洁毛刷和二号清洁毛刷之间还设有三号清洁毛刷和四号清洁毛刷。该套装置结构简单，重量轻，保养维修方便，适应现场操作人员技术水平的二沉池出水堰自动清洗装置，减轻了清洗二沉池出水堰的劳动强度、提高了工作效率同时保证了安全。该自动清洗装置工作时不会对原有构筑物及二沉池出水堰的运行造成影响或破坏;污水处理厂二沉池的面积一般较大，因此设计该自动清洗装置能快速完成清洗工作。
摘要附图
权利要求书
1.一种污水处理厂平流式二沉池出水堰自动清洗装置，它包括车体(1)，其特征在于：所述车体(1)的两侧各形成一浮体(2)，浮体(2)的内腔呈中空状，车体(1)靠近后端的两侧各设有一叶轮(3)，该叶轮(3)通过电机驱动，车体(1)前端两侧处分别设有一号清洁毛刷(4)和二号清洁毛刷(5)，一号清洁毛刷(4)和二号清洁毛刷(5)均呈纵向分布，一号清洁毛刷(4)通过一号毛刷杆(6)与上方的一号减速机(7)连接，二号清洁毛刷(5)通过二号毛刷杆(8)与二号减速机(9)连接，一号清洁毛刷(4)和二号清洁毛刷(5)之间还设有三号清洁毛刷(10)和四号清洁毛刷(11)，三号清洁毛刷(10)通过三号毛刷杆(12)与三号减速机(13)连接，四号清洁毛刷(11)通过四号毛刷杆(14)与四号减速机(15)连接，上述一号减速机(7)、二号减速机(9)、三号减速机(13)、四号减速机(15)通过转轴串联驱动，该转轴外部套接有一轴套(23)，三号减速机(13)和四号减速机(15)固定于一基板(16)上，该基板(16)靠近中间处向下纵向分布有一摆动块(17)，该基板(16)靠近中间处向下纵向分布有一配重摆杆(18)，该配重摆杆(18)靠近上端部处设有配重块(19)，上述转轴的一端设有一被动轮(20)，该被动轮(20)通过传送皮带与主动轮连接，该主动轮与上述电机的电机轴连接。
2.根据权利要求1所述的一种污水处理厂平流式二沉池出水堰自动清洗装置，其特征在于：所述三号清洁毛刷(10)和四号清洁毛刷(11)通过上部的三号减速机(13)、四号减速机(15)与轴套(16)之间形成摆动连接。
3.根据权利要求1所述的一种污水处理厂平流式二沉池出水堰自动清洗装置，其特征在于：所述电机的控制端与电器控制单元连接，该电器控制单元内设有延时电路。
4.根据权利要求1所述的一种污水处理厂平流式二沉池出水堰自动清洗装置，其特征在于：所述叶轮(3)外部罩设有叶轮罩(21)。
5.根据权利要求1所述的一种污水处理厂平流式二沉池出水堰自动清洗装置，其特征在于：所述车体(1)底部的四角处分别设有一滚轮(22)。
说明书
一种污水处理厂平流式二沉池出水堰自动清洗装置
技术领域
本实用新型涉及污水处理系统的技术领域，具体的说是污水处理厂平流式二沉池出水堰的自动清洗装置，特别涉及其机械连接关系。
背景技术
污水处理厂是节能减排的重要设施，随着环保监管和民众环保意识的提升，污水处理厂稳定运行达标排放的重要性得到越来越多的关注。
二沉池是污水处理厂活性污泥系统的重要组成部分，其作用主要是使生化反应池混合液澄清、浓缩，完成泥水分离过程并回流活性污泥。其运行效果直接影响活性污泥系统的出水水质和回流污泥浓度。
二沉池出水堰青苔滋生直接影响了污水处理系统的运行效果，如何有效去除青苔对出水水质的干扰是目前困扰污水处理厂的一项技术难题。青苔多在春季开始生长，早期如毛发一样附着在池壁，颜色深绿;气温逐渐适宜，到22℃左右时开始大量繁殖悬浮于水中;当青苔衰老时，会变成棉絮状，漂浮于水面，颜色呈黄绿色，手感腻滑，如不及时清理，就会堵塞二沉池出水堰堰口，影响出水水质。
目前，污水处理厂对于平流式二沉池出水堰青苔的清理多采用以下两种方式。
1.人工清理，使用刷子或高压水枪，使青苔从池壁上剥落。这种方式不仅劳动强度高、效率低，而且在操作过程中存在安全隐患。
2.药剂清理，投加氯、臭氧等药剂，直接杀死青苔。这种方式可能会影响出水水质，同时会增加污水处理成本。
发明内容
本实用新型的目的在于提供一种污水处理厂平流式二沉池出水堰自动清洗装置，该技术对于平流式二沉池出水槽、出水堰及周边相关设施布置不作任何改动。装置可自动地、不间断地将青苔和附着的污染物刮除干净，可以大大降低现场操作人员的劳动强度，保障人员安全，提高工作效率，提高出水水质。产品清洁效率高，清洁范围全面，不留死角，功耗低，有利于控制成本。
为了实现上述目的，本实用新型的技术方案是：一种污水处理厂平流式二沉池出水堰自动清洗装置，它包括车体，所述车体的两侧各形成一浮体，浮体的内腔呈中空状，车体靠近后端的两侧各设有一叶轮，该叶轮通过电机驱动，车体前端两侧处分别设有一号清洁毛刷和二号清洁毛刷，一号清洁毛刷和二号清洁毛刷均呈纵向分布，一号清洁毛刷通过一号毛刷杆与上方的一号减速机连接，二号清洁毛刷通过二号毛刷杆与二号减速机连接，一号清洁毛刷和二号清洁毛刷之间还设有三号清洁毛刷和四号清洁毛刷，三号清洁毛刷通过三号毛刷杆与三号减速机连接，四号清洁毛刷通过四号毛刷杆与四号减速机连接，上述一号减速机、二号减速机、三号减速机、四号减速机通过转轴串联驱动，该转轴外部套接有一轴套，三号减速机和四号减速机固定于一基板上，该基板靠近中间处向下纵向分布有一摆动块，该基板靠近中间处向下纵向分布有一配重摆杆，该配重摆杆靠近上端部处设有配重块，上述转轴的一端设有一被动轮，该被动轮通过传送皮带与主动轮连接，该主动轮与上述电机的电机轴连接。。
本实用新型公开了一种污水处理厂平流式二沉池出水堰自动清洗装置，该套装置结构简单，重量轻，保养维修方便，适应现场操作人员技术水平的二沉池出水堰自动清洗装置，减轻了清洗二沉池出水堰的劳动强度、提高了工作效率同时保证了安全。该自动清洗装置工作时不会对原有构筑物及二沉池出水堰的运行造成影响或破坏;污水处理厂二沉池的面积一般较大，因此设计该自动清洗装置能快速完成清洗工作;工作耗电量不大，不会过多增加污水处理厂的处理成本;重量不重，不会使出水堰发生变形而影响出水水质;自动清洗装置使用寿命较长，易耗损的配件采购方便;操作难度不高，工作人员容易熟练掌握
