申请日2015.09.08
公开(公告)日2016.02.03
IPC分类号E03F1/00; E03F3/02; E03F5/14; E03F5/22
摘要
本实用新型涉及地下建筑污水排放设备领域，具体为一种地下污水排放成套设备。在水箱顶部安装液位传感器，水箱的一面设有进水管路及杂物分离反冲器，在进水管路与杂物分离反冲器相通的管路上设置分水器、球式止回阀，进水管路与分水器连接，杂物分离反冲器置于水箱内下部，杂物分离反冲器上端通过管路与球式止回阀相连;同时，杂物分离反冲器的一端通过管路与主泵连通，杂物分离反冲器的另一端与出水管路连通，杂物分离反冲器上装有除淤泥自搅拌系统。本实用新型采用封闭箱体结构，安装使用方便，特别适合城市建筑地下污水排放的广泛使用，提高污水泵的使用效率，解决易堵塞、清掏难、无异味等问题，实现地下污水自动提升、节能环保的目的。

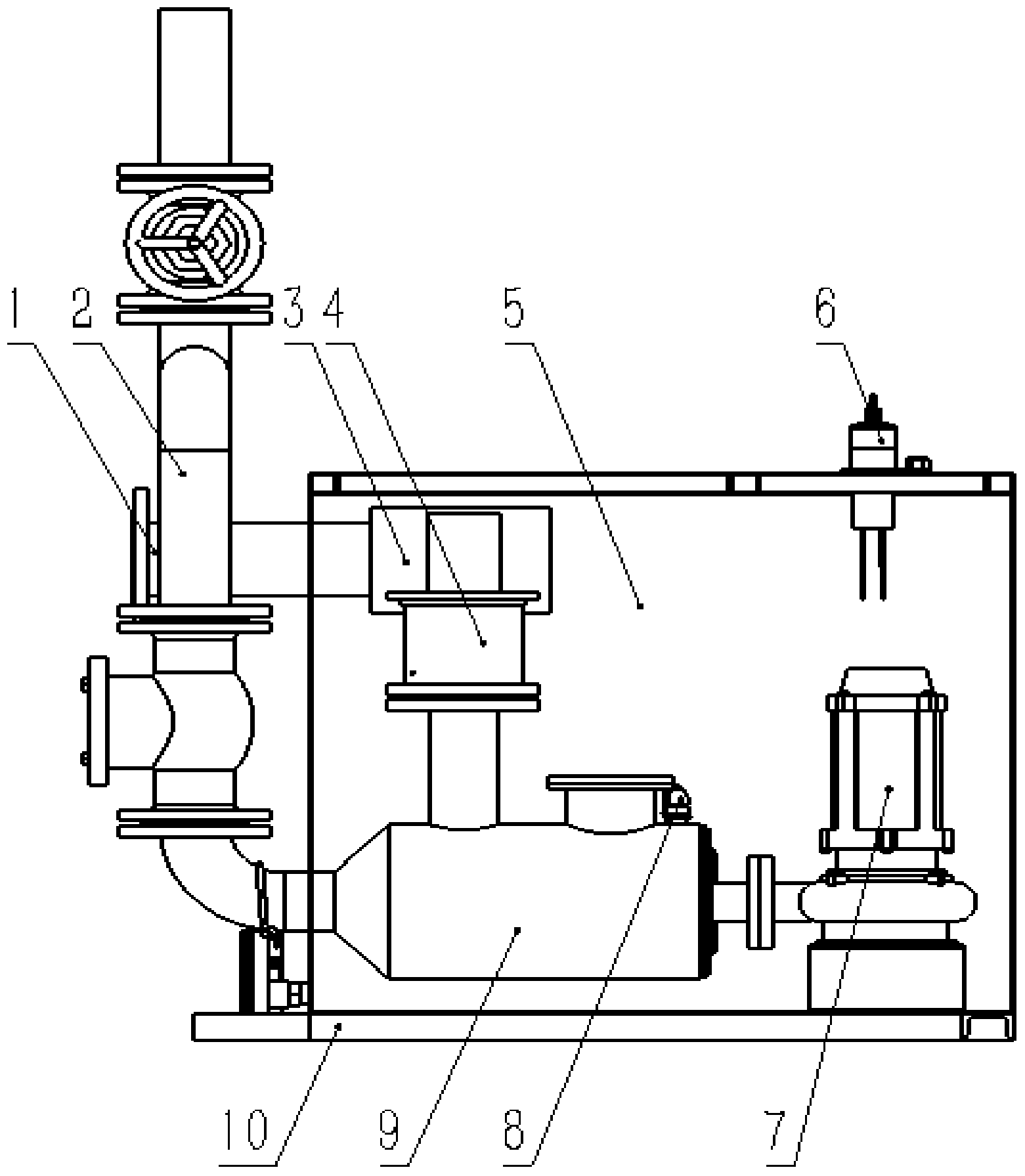

摘要附图
权利要求书
1.一种地下污水排放成套设备，其特征在于，该设备包括：进水管路、出水管路、分水器、球式止回阀、水箱、液位传感器、主泵、杂物分离反冲器，具体结构如下：
水箱顶部安装液位传感器，水箱的一面设有进水管路及杂物分离反冲器，在进水管路与杂物分离反冲器相通的管路上设置分水器、球式止回阀，进水管路与分水器连接，杂物分离反冲器置于水箱内下部，杂物分离反冲器上端通过管路与球式止回阀相连;同时，杂物分离反冲器的一端通过管路与主泵连通，杂物分离反冲器的另一端与出水管路连通，杂物分离反冲器上装有除淤泥自搅拌系统。
2.按照权利要求1所述的地下污水排放成套设备，其特征在于，球式止回阀、杂物分离反冲器、除淤泥搅拌系统以及主泵为双系统两套结构。
3.按照权利要求1所述的地下污水排放成套设备，其特征在于，液位传感器、主泵通过电缆与PLC控制系统相连。
4.按照权利要求1所述的地下污水排放成套设备，其特征在于，液位传感器置于水箱盖板上，主泵通过泵底座支架坐落于箱体内的底板上。
5.按照权利要求1所述的地下污水排放成套设备，其特征在于，进水管路通过法兰与现场来水管路对接。
6.按照权利要求1所述的地下污水排放成套设备，其特征在于，水箱设置在设备底座上。
7.按照权利要求1所述的地下污水排放成套设备，其特征在于，出水管路装有逆向止回阀。
8.按照权利要求1所述的地下污水排放成套设备，其特征在于，该设备采用封闭箱体结构。
说明书
地下污水排放成套设备
技术领域
本实用新型涉及地下建筑污水排放设备领域，具体为一种地下污水排放成套设备。
背景技术
在城市用地日益匮乏的前提下，地下建筑部分在生活和经营活动中的利用率越来越高。原有的地下污水贮存和排放设施不但技术陈旧落后、故障率高、维修困难，而且在定期清掏时，污物和污水散发的臭味严重污染周边环境，同时沉淀物产生的有毒有害气体对维护人员造成的伤害时有发生。
因此，急需一种自动化程度高、安全、环保、功用性能好、安装简便的高新技术设备解决此类问题。
实用新型内容
本实用新型的目的在于提供一种地下污水排放成套设备，解决了其他污水排放设备易堵塞、杂质沉淀物需人工清掏、异味外泄、污水泵故障率高、设备安装复杂等问题。
本实用新型的技术方案是：
一种地下污水排放成套设备，该设备包括：进水管路、出水管路、分水器、球式止回阀、水箱、液位传感器、主泵、杂物分离反冲器，具体结构如下：
水箱顶部安装液位传感器，水箱的一面设有进水管路及杂物分离反冲器，在进水管路与杂物分离反冲器相通的管路上设置分水器、球式止回阀，进水管路与分水器连接，杂物分离反冲器置于水箱内下部，杂物分离反冲器上端通过管路与球式止回阀相连;同时，杂物分离反冲器的一端通过管路与主泵连通，杂物分离反冲器的另一端与出水管路连通，杂物分离反冲器上装有除淤泥自搅拌系统。
所述的地下污水排放成套设备，球式止回阀、杂物分离反冲器、除淤泥搅拌系统以及主泵为双系统两套结构。
所述的地下污水排放成套设备，液位传感器、主泵通过电缆与PLC控制系统相连。
所述的地下污水排放成套设备，液位传感器置于水箱盖板上，主泵通过泵底座支架坐落于箱体内的底板上。
所述的地下污水排放成套设备，进水管路通过法兰与现场来水管路对接。
所述的地下污水排放成套设备，水箱设置在设备底座上。
所述的地下污水排放成套设备，出水管路装有逆向止回阀。
所述的地下污水排放成套设备，该设备采用封闭箱体结构。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型采用封闭箱体结构，安装使用方便，特别适合地下建筑污水排放的广泛使用。采用杂物分离反冲装置，使水泵叶轮不接触杂物，不会造成缠绕和堵塞，可延长其使用寿命，解决了异味外泄、易堵塞、清掏难等问题。
2、本实用新型杂物进入杂物分离反冲器时采用球式止回阀，杂物不易堵塞，设备反冲水时止回效果好。
3、本实用新型装有除淤泥自搅拌系统，可将沉淀在箱体内的沉淀淤泥搅动排出，实现自洁功能，提高设备利用率。
4、本实用新型为杂物分离、污水收集、液位控制、污水排放、自洁功能于一体的集成设备，无污染，无沉淀，免掏清，节省空间、节能环保。
