申请日2015.09.08
公开(公告)日2016.02.17
IPC分类号C02F9/06; C02F9/12; B01D29/31; B01D29/58; C02F101/14; C02F101/36
摘要
本实用新型的目的是提供一种工业废水回收再利用系统,深度净化含氟工业废水，减少环境污染，不仅实现水的回收利用，而且有效回收利用工业废水中的氟。一种工业废水回收再利用系统，包括废水缓存罐，废水缓存罐依次连接初级过滤池、多层介质过滤器和反渗透装置，反渗透装置的浓水出水管接入浓水池，淡水出水管接入淡水池，浓水池的出水管接入氟加工车间，氟加工车间的废水管连接到废水缓存罐;所述反渗透装置的淡水出水管上沿出水方向设有取样口和淡水控制阀，在取样口和淡水控制阀之间设置旁通管连接电渗析装置，电渗析装置的浓水出水管接入多层介质过滤器，淡水出水管接入淡水池;所述的初级过滤池内部设置两层或三层设有滤网的过滤架。

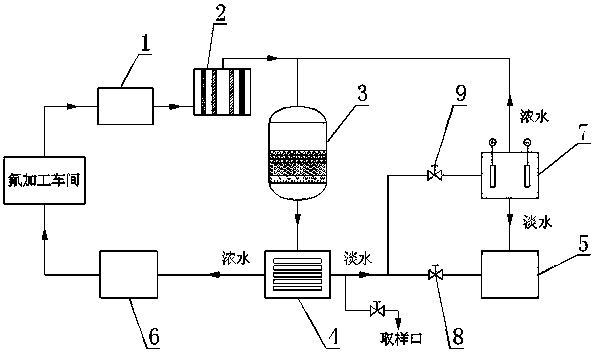

摘要附图
权利要求书
1.一种工业废水回收再利用系统，其特征在于：包括废水缓存罐(1)，废水缓存罐(1)依次连接初级过滤池(2)、多层介质过滤器(3)和反渗透装置(4);所述反渗透装置(4)的浓水出水管接入浓水池(6)，淡水出水管接入淡水池(5);所述浓水池(6)的出水管接入氟加工车间，氟加工车间的废水管连接到废水缓存罐(1);
所述反渗透装置(4)的淡水出水管上沿出水方向设有取样口和淡水控制阀(8)，在取样口和淡水控制阀(8)之间设置旁通管连接电渗析装置(7)，该旁通管上设置电渗析控制阀(9);所述电渗析装置(7)的浓水出水管接入多层介质过滤器(3)，淡水出水管接入淡水池(5);所述的初级过滤池(2)内部设置两层或三层设有滤网的过滤架。
2.根据权利要求1所述的一种工业废水回收再利用系统，其特征在于：所述的初级过滤池(2)包括圆桶形外壳，外壳内设置位于外层的粗滤架(21)和位于内层的细滤架(22);粗滤架(21)内设置粗滤网，细滤架(22)内设置细滤网;初级过滤池(2)的进水位置在粗滤架(21)外部，出水位置在细滤架(22)内。
3.根据权利要求1所述的一种工业废水回收再利用系统，其特征在于：所述的滤网与过滤架可拆卸连接，或者所述的滤网与过滤架、过滤架与初级过滤池(2)均为可拆卸连接。
4.根据权利要求2所述的一种工业废水回收再利用系统，其特征在于：所述的粗滤网的滤网材料为无纺布，细滤网的滤网材料为合成纤维。
5.根据权利要求1所述的一种工业废水回收再利用系统，其特征在于：所述的多层介质过滤器(3)中过滤层为三层，从上至下依次为活性炭层、石英砂层和磁铁矿层。
说明书
一种工业废水回收再利用系统
技术领域
本实用新型涉及工业废水处理技术，具体涉及一种工业废水回收再利用系统。
背景技术
水污染是我国面临的主要环境问题之一，随着国内工业的快速发展，工业废水的排放量日益增加，对水体的污染也日趋严重。氟化工行业的工业废水中氟含量很高且毒性大，因此对其进行深度处理具有非常重要的意义。
目前多采用化学沉淀法来处理氟化工废水，即投加化学药品形成氟化物沉淀或氟化物在生成的沉淀物上共沉淀，从而达到去除氟离子的目的。这种方法存在以下问题：除氟程度不够，处理后出水很难达标;化学药品投放量难以掌控，形成二次污染;处理后产生大量的污泥，且处理后的含氟废水不能回收利用。
反渗透又称逆渗透，一种以压力差为推动力，从溶液中分离出溶剂的膜分离操作。对膜一侧的料液施加压力，当压力超过它的渗透压时，溶剂会逆着自然渗透的方向作反向渗透。用反渗透法处理工业废水，在膜的低压侧得到淡水，在高压侧得到浓水。反渗透法除氟效果好，且操作方便运行可靠，但是当水中含盐量超过5g/L时，去除率明显降低。
发明内容
本实用新型的目的是提供一种工业废水回收再利用系统,深度净化含氟工业废水，减少环境污染，不仅实现水的回收利用，而且有效回收利用工业废水中的氟。
为实现上述发明目的，本实用新型所采用的技术方案是：一种工业废水回收再利用系统，包括废水缓存罐，废水缓存罐依次连接初级过滤池、多层介质过滤器和反渗透装置;所述反渗透装置的浓水出水管接入浓水池，淡水出水管接入淡水池;所述浓水池的出水管接入氟加工车间，氟加工车间的废水管连接到废水缓存罐;所述反渗透装置的淡水出水管上沿出水方向设有取样口和淡水控制阀，在取样口和淡水控制阀之间设置旁通管连接电渗析装置，该旁通管上设置电渗析控制阀;所述电渗析装置的浓水出水管接入多层介质过滤器，淡水出水管接入淡水池;所述的初级过滤池内部设置两层或三层设有滤网的过滤架。
优选的是：所述的初级过滤池包括圆桶形外壳，外壳内设置位于外层的粗滤架和位于内层的细滤架;粗滤架内设置粗滤网，细滤架内设置细滤网;初级过滤池的进水位置在粗滤架外部，出水位置在细滤架内。
优选的是：所述的滤网与过滤架可拆卸连接，或者所述的滤网与过滤架、过滤架与初级过滤池均为可拆卸连接。
优选的是：所述的粗滤网的滤网材料为无纺布，细滤网的滤网材料为合成纤维。
优选的是：所述的多层介质过滤器中过滤层为三层，从上至下依次为活性炭层、石英砂层和磁铁矿层。
本实用新型的有益效果为：利用反渗透法处理含氟工业废水，过程中无化学物质添加，避免废水处理过程产生的二次污染;处理后水质好且有效回收利用水中的氟。随时检测处理后水质，状况不佳时启用旁通管，进行进一步处理。而且水质下降的主要原因就是水中含盐量较高，因此电渗析装置浓水出水管接入多层介质过滤器重复过滤，降低含盐量，既保证了废水处理效果又提高了系统效率。
