申请日2015.09.08
公开(公告)日2016.03.02
IPC分类号C02F11/04
摘要
本实用新型公开了一种污泥厌氧发酵装置，包括罐体，设置在所述罐体上侧的进料口和下侧的出料口，以及设置在所述罐体上侧的出气口;还包括搅拌轴，其一端与设置在所述罐体顶部的驱动电机连接，另一端伸入到所述罐体内;所述搅拌轴上设置有三角形搅拌叶片和发热电阻丝;所述罐体的内侧壁上设置有聚氨酯保温层，在所述聚氨酯保温层表面抹有2-3mm厚的抗裂砂浆。本实用新型通过设置搅拌轴，能使沼气的产量提高，发酵完全，资源利用率提高，同时通过在搅拌轴上设置发热电阻丝，使污泥在发酵时的发酵速度不受温度影响，避免了出现低温时原料发酵缓慢的现象。

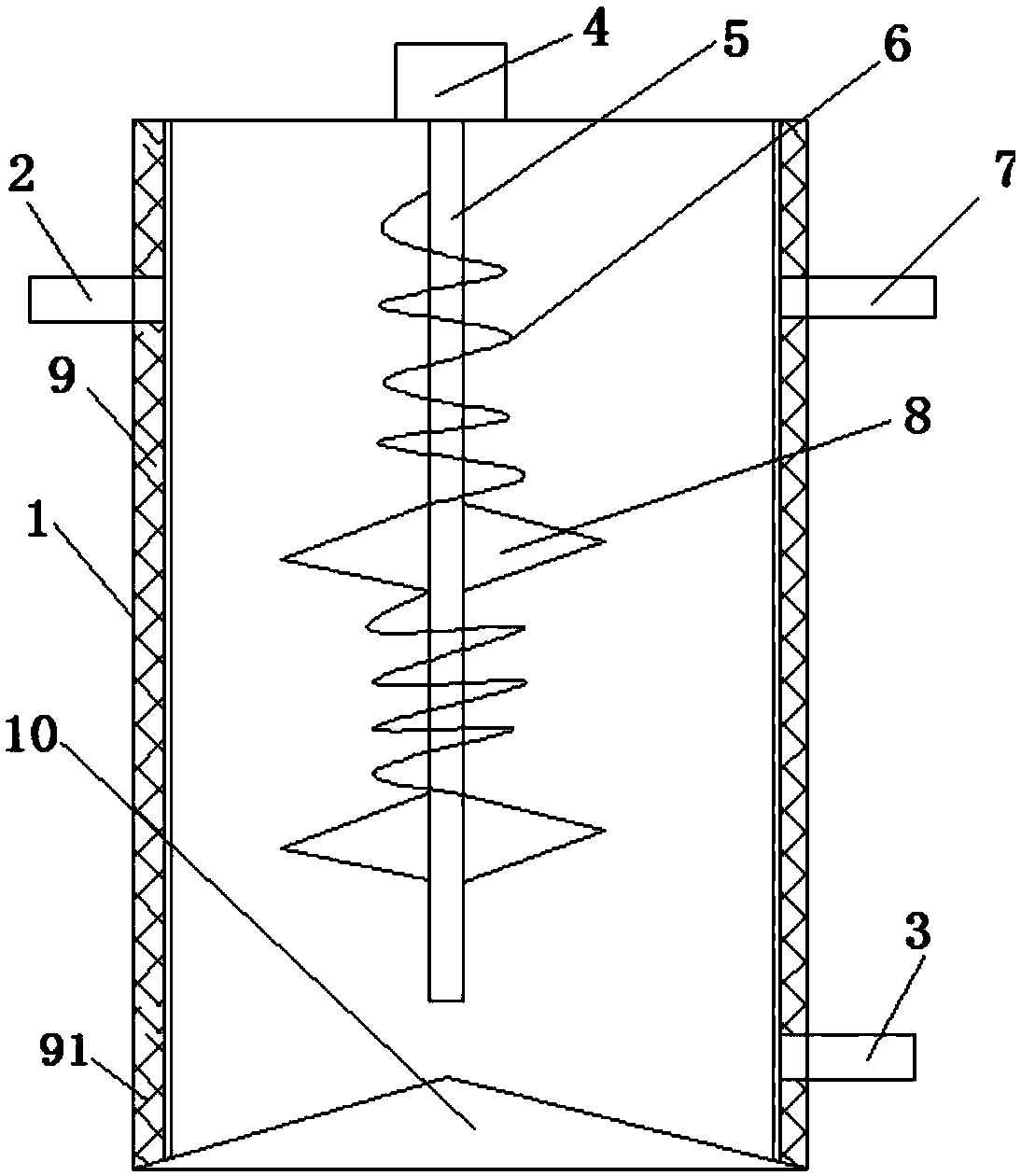

摘要附图
权利要求书
1.一种污泥厌氧发酵装置，其特征在于，包括罐体(1)，设置在所述罐体(1)上侧的进料口(2)和下侧的出料口(3)，以及设置在所述罐体(1)上侧的出气口(7);还包括搅拌轴(5)，其一端与设置在所述罐体(1)顶部的驱动电机(4)连接，另一端伸入到所述罐体(1)内;所述搅拌轴(5)上设置有三角形搅拌叶片(8)和发热电阻丝(6);所述罐体(1)的内侧壁上设置有聚氨酯保温层(9)，在所述聚氨酯保温层(9)表面抹有2-3mm厚的抗裂砂浆(91)。
2.如权利要求1所述的一种污泥厌氧发酵装置，其特征在于，所述罐体(1)的底部设置有挡泥装置(10)，该挡泥装置(10)用于阻挡并反弹射向其的污泥。
说明书
一种污泥厌氧发酵装置
技术领域
本实用新型涉及一种污泥厌氧发酵装置。
背景技术
厌氧发酵是一种能将有机废弃物变为能源并进行无害化处理的技术。现在用于进行厌氧发酵的装置主要存在以下问题：1、沼气产量小，发酵不完全，资源利用率低;2、发酵速度受温度影响，容易出现低温时原料发酵缓慢现象。而目前国内同行业中应用的保温方法是罐外保温;进行保温的目的是厌氧发酵过程中罐内微生物需要在水温35度情况下才能达到产生沼气的能量，因此在给罐内利用锅炉进行增温的过程中罐体会受到环境的影响以及气温变化而发生温度下降，需要对罐体进行保温处理。另外，罐体底部无法得到搅拌器的充分搅拌，并且经常存在因搅拌不均而造成的原料沉积现象。
实用新型内容
本实用新型目的是针对现有技术存在的缺陷提供一种污泥厌氧发酵装置。
本实用新型为实现上述目的，采用如下技术方案：一种污泥厌氧发酵装置，包括罐体，设置在所述罐体上侧的进料口和下侧的出料口，以及设置在所述罐体上侧的出气口;还包括搅拌轴，其一端与设置在所述罐体顶部的驱动电机连接，另一端伸入到所述罐体内;所述搅拌轴上设置有三角形搅拌叶片和发热电阻丝;所述罐体的内侧壁上设置有聚氨酯保温层，在所述聚氨酯保温层表面抹有2-3mm 厚的抗裂砂浆。
进一步的，所述罐体的底部设置有的挡泥装置，该挡泥装置用于阻挡并反弹射向其的污泥。
本实用新型的有益效果：本实用新型通过设置搅拌轴，能使沼气的产量提高，发酵完全，资源利用率提高，同时通过在搅拌轴上设置发热电阻丝，使污泥在发酵时的发酵速度不受温度影响，避免了出现低温时原料发酵缓慢的现象。另外由于在罐体的内侧壁设置了聚氨酯保温层，使得罐体具有优异的保温性能，在聚氨酯保温层的表面设置了抗裂砂浆，可防止聚氨酯保温层长期使用后不会开裂，延长设备的使用寿命。
