申请日2015.07.30
公开(公告)日2015.12.02
IPC分类号C02F9/04
摘要
本实用新型公开了一种气化炉黑水处理装置，主要是煤化工行业内气化炉黑水处理，调节池与提升泵的一端相连接，提升泵另一端相连自动反洗表面过滤器干渣设备，自动反洗表面过滤器干渣设备配备风机，自动反洗表面过滤器干渣设备底部配备滤渣外运装置，自动反洗表面过滤器干渣设备后连接有抗干扰水处理器，抗干扰水处理器后接溶气反应器，溶气反应器配备有二氧化碳储罐，溶气反应器底部设有缓冲槽，与缓冲槽相连接有进液泵，进液泵另一端接自动反洗表面过滤器。该装置处理后的干渣含水率低，运输方便且能够减少后续处理成本;另外处理过后的水较易达到回用标准，回用率较高。
权利要求书

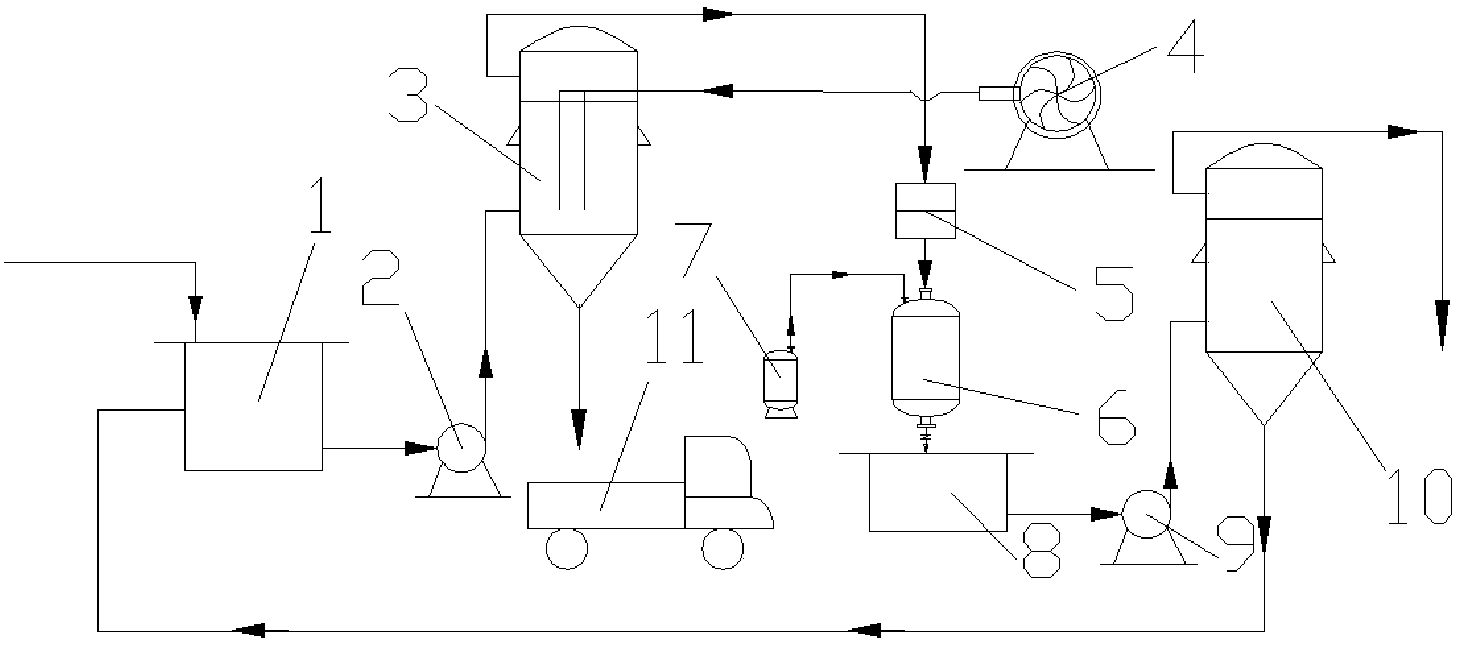

1.一种气化炉黑水处理装置，其特征在于，调节池(1)与提升泵(2)的 一端相连接，提升泵(2)另一端相连自动反洗表面过滤器干渣设备(3)，自动 反洗表面过滤器干渣设备(3)配备风机(4)，自动反洗表面过滤器干渣设备(3) 底部配备滤渣外运(11)装置，自动反洗表面过滤器干渣设备(3)后连接有抗 干扰水处理器(5)，抗干扰水处理器(5)后接溶气反应器(6)，溶气反应器(6) 配备有二氧化碳储罐(7)，溶气反应器(6)底部设有缓冲槽(8)，与缓冲槽(8) 相连接有进液泵(9)，进液泵(9)另一端接自动反洗表面过滤器(10)。
2.根据权利要求1所述的一种气化炉黑水处理装置，其特征在于，各个部 件通过管道连接，且管道间设置阀门。
3.根据权利要求1所述的一种气化炉黑水处理装置，其特征在于：自动反 洗表面过滤器(10)底部设置渣浆回流管道至调节池。
说明书
一种气化炉黑水处理装置
技术领域
本实用新型属于煤化工行业技术领域，具体涉及煤化工工业生产过程中气化 炉黑水的系统处理装置。
背景技术
目前，在我国煤化工行业中气化炉黑水的处理时管道间存在不同程度的结垢 问题，且所结灰垢致密，此种水是高温、高压、高硬度、高碱度、高悬浮物的循 环水，水中硬度达到1600～2000mg/l以上，不仅能诱发碳酸钙、镁垢的形成，还 能吸附一部分结垢物，聚集在一起粘附在管壁上，并且固体悬物还易在管道、设 备中沉积，从而导致设备管道结垢更严重，灰垢主要成分为黑水中大量Ca2+、 Mg2+、Fe2+、Al3+与SiO32-反应生成的硅酸盐及硅酸盐晶体聚合物，形成沉淀析出 并附着在管道内壁，导致结垢，采用高压清洗液不易清理气化炉停车检修时黑水 管线结垢清理难度加大，造成清洗成本加大。
现在，煤化工行业内对于气化炉黑水的处理首先是采用加药剂(絮凝剂)， 然后经过沉降，最后采用压滤机进行处理;此方法处理后存在以下问题：(1) 水中悬浮物高：处理后水质中悬浮物浓度高，水质较差，二次循环利用对系统设 备造成一定程度的损坏，如造成喷头堵塞，出水不均匀，达不到工艺的净化效果 等。(2)水中硬度高：水硬度达到1600～2000mg/l以上，不仅能诱发碳酸钙、 镁垢的形成，还能吸附一部分结垢物，聚集在一起粘附在管壁上，并且固体悬物 还易在管道、设备中沉积，从而导致设备管道结垢更严重。(3)因以上原因， 为保障系统稳定，只能不断注入大量新鲜水增加外排水量，增大了污水处理系统 的负荷。(4)污泥脱水设备负荷大，由于水量大，水中加入大量的絮凝剂和分 散剂，使得压滤设备处理能力受限。
发明内容
本实用新型的目的在于提供一种气化炉黑水处理装置，有利于降低气化炉黑 水中硬度及悬浮物，从而使处理过的水能达到回用标准，或经深度处理后的水能 全部回用，实现零排放的目标。
为了达到以上目的，本实用新型采用了以下技术方案：
调节池与提升泵的一端相连接，提升泵另一端相连自动反洗表面过滤器干渣 设备，自动反洗表面过滤器干渣设备配备风机，自动反洗表面过滤器干渣设备底 部配备滤渣外运装置，自动反洗表面过滤器干渣设备后连接有抗干扰水处理器， 抗干扰水处理器后接溶气反应器，溶气反应器配备有二氧化碳储罐，溶气反应器 底部设有缓冲槽，与缓冲槽相连接有进液泵，进液泵另一端接自动反洗表面过滤 器。
各个部件通过管道连接，且管道间设置阀门。
自动反洗表面过滤器底部设置渣浆回流管道至调节池。
与现有技术相比，本实用新型具有以下优势：
1)流程简单，设备投资费用低、占地面积小。
2)运行成本低，主要使用药剂为二氧化碳气体，也可直接利用电厂烟道气， 达到实现以废治废的目的。
3)加压溶气反应器是在压力作用下使气体更好的溶入液体中，既实现气液有 效、充分混合，又减少气体因溢出而造成的浪费。
4)其中抗干扰水处理器是一种绿色环保、高效持久的液体处理器。它将防辐 射、抗干扰技术与封闭式能量环技术完美结合，起到阻垢/除垢,缓蚀，杀菌灭藻， 防结晶的作用。
5)工艺采用自动反洗表面过滤器设备直接过滤处理后的废水，由于过滤范围 广、过滤精度高、运行费用低、自动化程度高、占地面积小，又具有耐酸、碱、 盐腐蚀功能，最重要的是降低水质中的悬浮物，减少容易引起结垢的物质，达到 阻垢的效果。
