申请日2015.09.02
公开(公告)日2016.01.20
IPC分类号C02F9/02
摘要
一种双罐式油墨废水处理器，包括风机、混合罐、分离罐、输液泵、排水泵、连接管，其特点是，混合罐的上端设有进气口和油墨废水进口，进气口与风机相接，混合罐的底端通过连接管与分离罐相连，输液泵安装在连接管上，连接管的一端通过闸阀与分离罐中的导流筒联通，导流筒的底端设置在分离罐底部，导流筒的顶端开口，并设在分离罐内腔上部;分离罐的顶端开有排气孔，分离罐上部侧面开有排油口，分离罐底部装有排水管，排水管上安装排水泵。本实用新型的双罐式油墨废水处理器，全部采用物理法，通过对废水曝气混合、利用比重的不同实现油水自然分离，其具有运行成本低、结构简单、使用方便的特点。

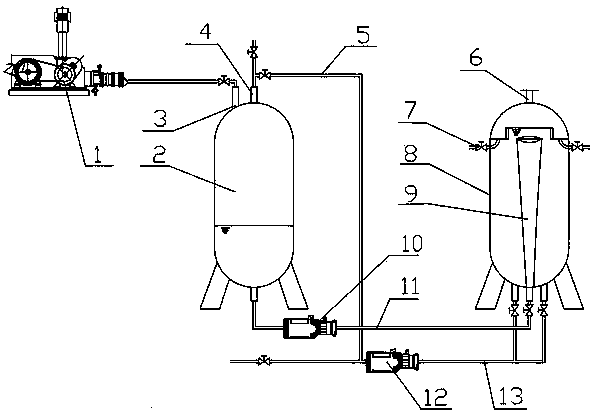

摘要附图
权利要求书
1.一种双罐式油墨废水处理器，包括风机(1)、混合罐(2)、分离罐(8)、输液泵(10)、排水泵(12)、连接管(11)，其特征在于：混合罐(2)的上端设有进气口(3)和油墨废水进口(4)，进气口(3)与风机(1)相接，混合罐(2)的底端通过连接管(11)与分离罐(8)相连，输液泵(10)安装在连接管(11)上，连接管(11)的一端通过闸阀与分离罐(8)中的导流筒(9)联通，导流筒(9)的底端设置在分离罐(8)底部，导流筒(9)的顶端开口，并设在分离罐(8)内腔上部;分离罐(8)的顶端开有排气孔(6)，分离罐(8)上部侧面开有排油口(7)，分离罐(8)底部装有排水管(13)，排水管(13)上安装排水泵(12)。
2.根据权利要求1所述的双罐式油墨废水处理器，其特征在于：排水泵(12)的出口分成两支路，一条经回流管(5)接入到混合罐(2)的油墨废水进口(4)，另一条为净化水排出管。
说明书
双罐式油墨废水处理器
技术领域
本实用新型涉及一种双罐式油墨废水处理器。
背景技术
现有的油墨废废水处理工艺繁琐、处理设备结构复杂，处理成本很高，且不能达到满意的效果。
发明内容
本实用新型的目的就是提供一种运行成本低、结构简单、使用方便的双罐式油墨废水处理器。
本实用新型的双罐式油墨废水处理器，包括风机、混合罐、分离罐、输液泵、排水泵、连接管，其特点是，混合罐的上端设有进气口和油墨废水进口，进气口与风机相接，混合罐的底端通过连接管与分离罐相连，输液泵安装在连接管上，连接管的一端通过闸阀与分离罐中的导流筒联通，导流筒的底端设置在分离罐底部，导流筒的顶端开口，并设在分离罐内腔上部;分离罐的顶端开有排气孔，分离罐上部侧面开有排油口，分离罐底部装有排水管，排水管上安装排水泵，排水泵的出口分成两支路，一条经回流管接入到混合罐的油墨废水进口，另一条为净化水排出管。
本实用新型的双罐式油墨废水处理器的工作过程是，油墨废水从油墨废水进口进入混合罐中，并开启风机对废水进行曝气混合，保持混合罐中液位在罐中1/3,液位由输液泵控制，输液泵将经曝气混合的废水送入分离罐中的导流筒，废水经导流筒的上端开口进入到分离罐中。废水中的油墨因比重较轻，飘浮在液位上方，并从分离罐侧面的排油口进入导油管排出。净化后的废水从分离罐底部的排水管、排水泵排出，部分回流至混合罐中，部分回用。
本实用新型的双罐式油墨废水处理器，全部采用物理法，通过对废水曝气混合、利用比重的不同实现油水自然分离，其具有运行成本低、结构简单、使用方便的特点
