申请日2015.09.01
公开(公告)日2016.01.13
IPC分类号C02F9/14
摘要
本实用新型公开了一种带有消毒功能的污水处理设备，包括进水口，进水口设置在进水池的上部侧壁上，进水池的顶部设置有吸气口，进气口通过进气管连接至气体除臭装置，进水池与气浮池相互连通，气浮池的顶部设置有浮渣池，气浮池的下方设置有生化池，生化池内设置有生化滤床，生化池通过连通口连接至平衡池，平衡池通过导流口与消毒装置连接。本实用新型结构合理、功能齐全、净水效果好;巧妙的将气浮设备和生化设备整合为一体化;具有消毒作用，消毒装置的结构既能够延长水与紫外线的接触时间，也能够使水得到紫外光的近距离照射，杀菌效果更好;具有除臭气功能，三层活性炭吸附层使得除臭效果显著。
摘要附图
权利要求书

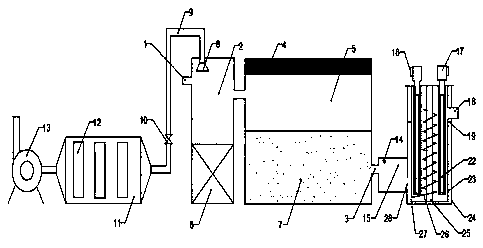

1.一种带有消毒功能的污水处理设备，包括进水口(1)，其特征在于，所述进水口(1)设置在进水池(2)的上部侧壁上，所述进水池(2)的顶部设置有吸气口(8)，所述吸气口(8)通过进气管(9)连接至气体除臭装置，所述气体除臭装置包括吸附箱(11)，所述吸附箱(11)的内部设置有三层活性炭吸附层(12)，所述吸附箱(11)连接至离心风机(13)，所述进气管(9)上还设置有控制阀(10);所述进水池(2)与气浮池(5)相互连通，所述气浮池(5)的顶部设置有浮渣池(4)，所述气浮池(5)的下方设置有生化池(7)，所述生化池(7)内设置有生化滤床，所述生化池(7)通过连通口(3)连接至平衡池(15)，所述平衡池(15)通过导流口(28)与消毒装置连接，所述消毒装置包括井壁(24)，所述井壁(24)的中央位置设置有立柱(25)，所述立柱(25)的周边设置有若干个微波发生器和紫外线发生器，紫外线发生器是在谐振腔(21)里装有若干支紫外线灯管(22)，谐振腔(9)外套有一个圆柱形石英玻璃套管(20)，微波发生器设置在紫外线发生器的顶端并位于水平面的上部，微波发生器是在在传导器(17)上安装磁控管(16)，微波发生器和紫外线发生器的外侧设置有紫外消毒器外筒(23)，所述紫外消毒器外筒(23)的底部与螺旋形导流隔板(26)之间设置有导流入口(27)，所述螺旋形导流隔板(26)安装在立柱(25)的周围;所述紫外消毒器外筒(23)侧壁上方设置有出水口(18)伸出井壁(24)外。
2.根据权利要求1所述的一种带有消毒功能的污水处理设备，其特征在于，所述进水池(2)的下方还设置有设备仓(6)。
3.根据权利要求1所述的一种带有消毒功能的污水处理设备，其特征在于，所述平衡池(15)的侧壁上设置有溢流口(14)。
4.根据权利要求1所述的一种带有消毒功能的污水处理设备，其特征在于，所述紫外消毒器外筒(23)与井壁(24)之间还设置有隔板(19)。
说明书
一种带有消毒功能的污水处理设备
技术领域
本实用新型涉及水处理设备技术领域，具体是一种带有消毒功能的污水处理设备。
背景技术
水是人类发展不可缺少的自然资源，是人类和一切生物赖以生存的物质基础;当今世界，水资源不足和污染构成的水源危机已成为任何一个国家在政策、经济和技术上所面临的复杂问题和社会经济发展的主要制约因素;在水资源日益缺乏的情况下，水资源污染的现实又使人们增加了一份忧虑。在中国很多地区，由于各种复杂因素致使不少水体已经严重受到污染，这更加剧了水资源紧缺的矛盾;要解决好现实当中与人类社会生活密切相关的水问题，就一定要用到现代的水处理技术以及水处理设备。
但是现有的水处理设备占地面积大、净水效果差;其中不少设备根本不带污水的消毒装置，即使含有消毒功能，但一般采用的是明渠过流的形式，调节流量的设备复杂，设备的核心部件紫外线灯管有电极，其缺点是光电转换率低，发光效率随着使用时间逐步衰减，这种设备需要频繁的更换灯管，维修周期短而且费用大;另外，在污水处理的过程中污水会散发出异味气体，甚至影响到人的身体健康，满足不了现代化社会更高的需求。
发明内容
本实用新型的目的在于提供一种带有消毒功能的污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种带有消毒功能的污水处理设备，包括进水口，所述进水口设置在进水池的上部侧壁上，所述进水池的顶部设置有吸气口，所述吸气口通过进气管连接至气体除臭装置，所述气体除臭装置包括吸附箱，所述吸附箱的内部设置有三层活性炭吸附层，所述吸附箱连接至离心风机，所述进气管上还设置有控制阀;所述进水池与气浮池相互连通，所述气浮池的顶部设置有浮渣池，所述气浮池的下方设置有生化池，所述生化池内设置有生化滤床，所述生化池通过连通口连接至平衡池，所述平衡池通过导流口与消毒装置连接，所述消毒装置包括井壁，所述井壁的中央位置设置有立柱，所述立柱的周边设置有若干个微波发生器和紫外线发生器，紫外线发生器是在谐振腔里装有若干支紫外线灯管，谐振腔外套有一个圆柱形石英玻璃套管，微波发生器设置在紫外线发生器的顶端并位于水平面的上部，微波发生器是在在传导器上安装磁控管，微波发生器和紫外线发生器的外侧设置有紫外消毒器外筒，所述紫外消毒器外筒的底部与螺旋形导流隔板之间设置有导流入口，所述螺旋形导流隔板安装在立柱的周围;所述紫外消毒器外筒侧壁上方设置有出水口伸出井壁外。
作为本实用新型进一步的方案：所述进水池的下方还设置有设备仓。
作为本实用新型再进一步的方案：所述平衡池的侧壁上设置有溢流口。
作为本实用新型再进一步的方案：所述紫外消毒器外筒与井壁之间还设置有隔板。
与现有技术相比，本实用新型的有益效果是：本实用新型结构合理、功能齐全、净水效果好;巧妙的将气浮设备和生化设备整合为一体化，并且，将气浮池和生化池上下设置，使气浮池和生化池可协同作用，位于处理池上部的气浮池在大量去除藻类的同时，还能够对处理水大量充氧，为位于处理池下部的生化池提供有利条件，生化池又可为气浮池提供良好的布水条件，提高负荷、减少占地面积、改善气浮效果，提高了污水处理效果;并且具有消毒作用，其中溢流口的设置使得流入消毒装置的水始终处于均衡状态，消毒装置的结构既能够延长水与紫外线的接触时间，也能够使水得到紫外光的近距离照射，杀菌效果更好;同时具有除臭气功能，三层活性炭吸附层的设置使得除臭效果显著。
