申请日2015.07.09
公开(公告)日2015.11.18
IPC分类号B08B9/032
摘要
一种带水冲洗装置的渗沥液导排母管，它由渗沥液导排母管和水冲洗装置构成，所述水冲洗装置包括阀门、喷流导管和连通管;所述渗沥液导排母管一端连接焚烧炉推料器下部的渗沥液收集池，另一端连接总渗沥液收集池;所述连通管设置在渗沥液导排母管上方，且通过若干个喷流导管与渗沥液导排母管相连接;所述喷流导管沿渗沥液的流向倾斜;所述阀门设置在连通管上，它位于连通管连接焚烧炉推料器下部的渗沥液收集池的一端。它结构简单，造价低廉，冲洗效果显著，节省了管道清理的费用，经济效益和社会效益显著;水冲洗装置有效地解决了渗沥液导排母管内杂质沉淀堆积的难题，彻底消除了渗沥液外漏的隐患，具有更广阔的应用前景。
权利要求书

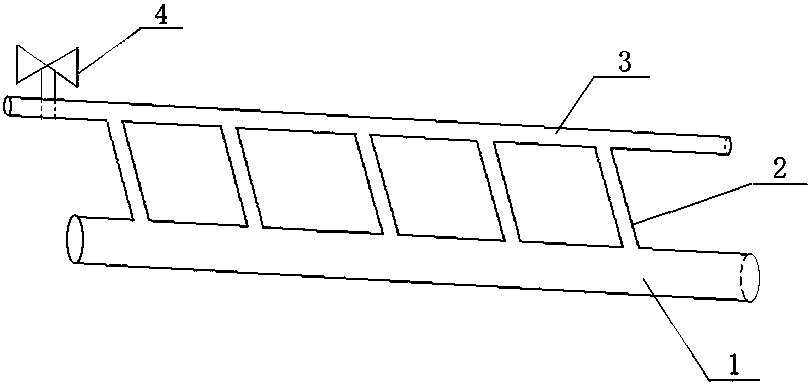

1.带水冲洗装置的渗沥液导排母管，其特征在于：它由渗沥液导排母 管(1)和水冲洗装置构成，所述水冲洗装置包括阀门(4)、喷流导管(2) 和连通管(3);所述渗沥液导排母管(1)一端连接焚烧炉推料器下部的渗 沥液收集池，另一端连接总渗沥液收集池，渗沥液导排母管(1)连接焚烧 炉推料器下部的渗沥液收集池的一端，它的位置高于它连接总渗沥液收集 池的一端;所述连通管(3)设置在渗沥液导排母管(1)上方，且通过若 干个喷流导管(2)与渗沥液导排母管(1)相连接;所述喷流导管(2)沿 渗沥液的流向倾斜;所述阀门(4)设置在连通管(3)上，它位于连通管 (3)连接焚烧炉推料器下部的渗沥液收集池的一端。
说明书
带水冲洗装置的渗沥液导排母管
技术领域
本实用新型涉及一种渗沥液导排母管，特别是一种带水冲洗装置的渗 沥液导排母管。
背景技术
渗沥液是在城市固体废物填埋的过程中，由于压实和微生物的作用， 垃圾中所含的污染物随水分溶出形成。在垃圾焚烧发电厂中，入炉垃圾中 的渗沥液流经推料器下部的渗沥液收集池进入渗沥液导排母管，最终进入 总渗沥液收集池中，回收处理。渗沥液中所含有机污染物种类多，水质复 杂，不仅含有好氧有机污染物、各类金属和植物营养素(氨氮等)，还可能 含有毒有害的有机污染物，杂质较多。渗沥液导排母管渗沥液流量较大， 流速较慢且杂质较多，导致整条管道有杂物沉淀，生产现场温度较高(约 40℃)，沉淀的杂物在高温烘烤下极易固化，且难以清理，长时间如此则会 堵塞管道，造成渗沥液外漏，污染现场环境，且清理管道需要浪费大量的 人力，影响渗沥液的正常排放。因此市场亟待一种带水冲洗装置的渗沥液 导排母管，可使渗沥液导排母管内沉积的杂质得到及时的冲洗、清理，保 证渗沥液的正常排放。
发明内容
本实用新型所要解决的技术问题是克服上述现有渗沥液导排母管的不 足，而提供一种带水冲洗装置的渗沥液导排母管。
本实用新型解决其技术问题所采取的技术方案为：一种带水冲洗装置 的渗沥液导排母管，它由渗沥液导排母管和水冲洗装置构成，所述水冲洗 装置包括阀门、喷流导管和连通管;所述渗沥液导排母管一端连接焚烧炉 推料器下部的渗沥液收集池，另一端连接总渗沥液收集池，渗沥液导排母 管连接焚烧炉推料器下部的渗沥液收集池的一端，它的位置高于它连接总 渗沥液收集池的一端;所述连通管设置在渗沥液导排母管上方，且通过若 干个喷流导管与渗沥液导排母管相连接;所述喷流导管沿渗沥液的流向倾 斜;所述阀门设置在连通管上，它位于连通管连接焚烧炉推料器下部的渗 沥液收集池的一端。
本实用新型所提供的这种带水冲洗装置的渗沥液导排母管，采用直接 在渗沥液导排母管上安装由阀门、连通管和喷流导管组成的水冲洗装置的 方式，结构简单，造价低廉，冲洗效果显著，节省了管道清理的费用，经 济效益和社会效益显著;水冲洗装置有效地解决了渗沥液导排母管内杂质 沉淀堆积的难题，使渗沥液倒排母管内部水流通畅，彻底消除了渗沥液外 漏的隐患，具有更广阔的应用前景。
