申请日2017.01.06
公开(公告)日2017.09.01
IPC分类号B01D36/04
摘要

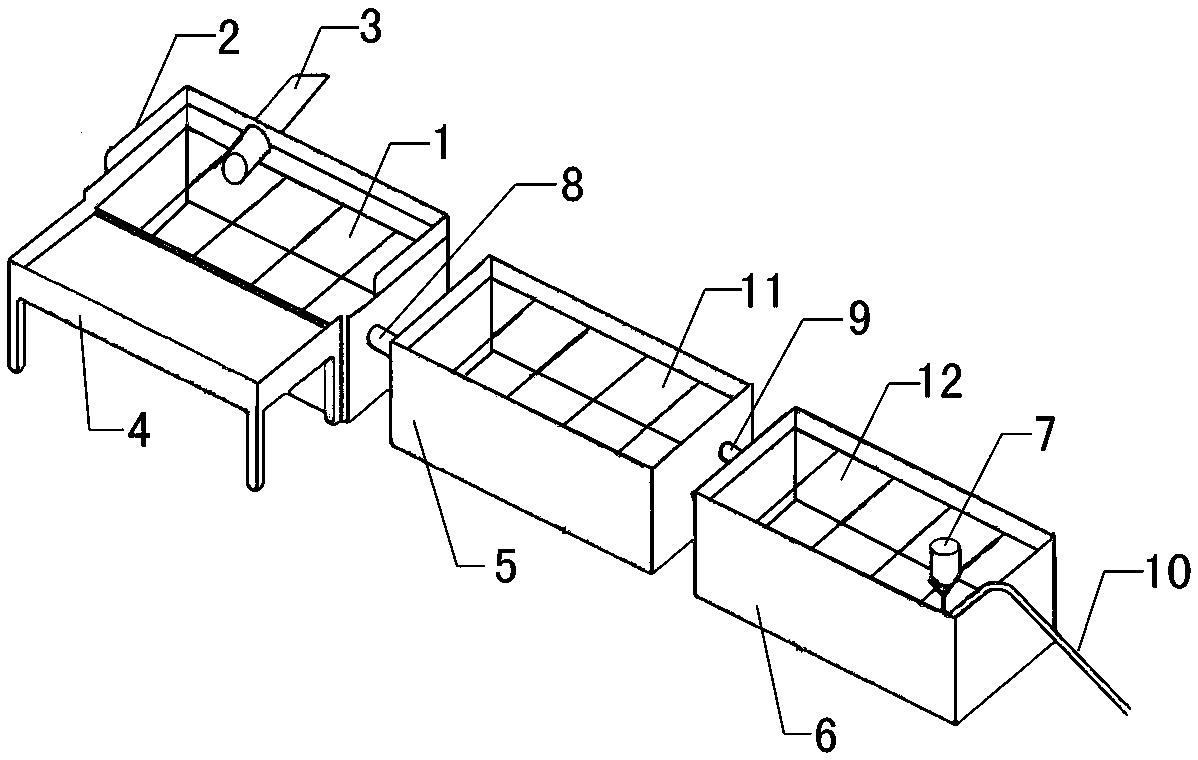

一种混凝土泵管冲洗废水处理再利用系统，包括依次连通的一级沉淀池、二级沉淀池和澄清池;所述一级沉淀池内上部设有一级沉淀池过滤网、一侧设有废料平台、对侧池壁上通过接口接入有排水管，所述排水管的进水口与混凝土泵管连通、出水口位于一级沉淀池过滤网上方;所述澄清池内设有出水管，所述出水管上连接有抽水泵，所述一级沉淀池和二级沉淀池通过第一连通管连通，所述二级沉淀池和澄清池通过第二连通管连通。本实用新型解决了高层或超高层混凝土泵送后混凝土泵管清洗废水直接排放造成环境污染及水资源浪费的问题。
权利要求书
1.一种混凝土泵管冲洗废水处理再利用系统，其特征在于：包括依次连通的一级沉淀池(2)、二级沉淀池(5)和澄清池(6);
所述一级沉淀池(2)内上部设有一级沉淀池过滤网(1)、一侧设有废料平台(4)、对侧池壁上通过接口接入有排水管(3)，所述排水管(3)的进水口与混凝土泵管连通、出水口位于一级沉淀池过滤网(1)上方;
所述澄清池(6)内设有出水管(10)，所述出水管(10)上连接有抽水泵(7)。
2.根据权利要求1所述的混凝土泵管冲洗废水处理再利用系统，其特征在于：所述一级沉淀池(2)与废料平台(4)连接的一侧池壁高度低于其他三面池壁高度形成一级沉淀池开口、且开口顶面与一级沉淀池过滤网(1)平齐。
3.根据权利要求2所述的混凝土泵管冲洗废水处理再利用系统，其特征在于：所述废料平台(4)包括废料斗和连接在废料斗底面的支腿;
所述废料斗包括斗底以及围挡在斗底三面的挡板，另一面为废料斗开口，所述废料斗开口与一级沉淀池开口对接、且斗底与一级沉淀池过滤网(1)平齐。
4.根据权利要求1-3任一项所述的混凝土泵管冲洗废水处理再利用系统，其特征在于：所述二级沉淀池(5)内设有二级沉淀池过滤网(11)，所述二级沉淀池过滤网(11)设置在二级沉淀池上部。
5.根据权利要求4所述的混凝土泵管冲洗废水处理再利用系统，其特征在于：所述一级沉淀池(2)和二级沉淀池(5)通过第一连通管(8)连通，所述第一连通管(8)的管顶位于一级沉淀池过滤网(1)和二级沉淀池过滤网(11)所在水平面之下。
6.根据权利要求5所述的混凝土泵管冲洗废水处理再利用系统，其特征在于：
所述澄清池(6)内设有澄清池过滤网(12)，所述澄清池过滤网(12)设置在澄清池上部。
7.根据权利要求6所述的混凝土泵管冲洗废水处理再利用系统，其特征在于：
所述二级沉淀池(5)和澄清池(6)通过第二连通管(9)连通，所述第二连通管(9)的管顶位于二级沉淀池过滤网(11)和澄清池过滤网(12)所在水平面之下。
说明书
一种混凝土泵管冲洗废水处理再利用系统
技术领域
本实用新型涉及水处理领域，特别是混凝土泵管冲洗废水处理。
背景技术
通过混凝土泵管向高层或超高层泵送混凝土后，混凝土泵管内经常会残留部分混凝土，需在每次浇筑完混凝土之后对混凝土泵管进行清洗，但如果将清洗后的废水直接排放不仅会造成环境污染，而且有可能会对城市污水管网造成堵塞，因此对混凝土泵管冲洗废水的处理尤为重要。同时对处理过的废水再利用也将起到节约水资源的作用。
实用新型内容
本实用新型的目的是提供一种混凝土泵管冲洗废水处理再利用系统，要解决高层或超高层混凝土泵送后混凝土泵管清洗废水直接排放造成环境污染及水资源浪费的问题。
为实现上述目的，本实用新型采用如下技术方案：一种混凝土泵管冲洗废水处理再利用系统，包括依次连通的一级沉淀池、二级沉淀池和澄清池;所述一级沉淀池内上部设有一级沉淀池过滤网、一侧设有废料平台、对侧池壁上通过接口接入有排水管，所述排水管的进水口与混凝土泵管连通、出水口位于一级沉淀池过滤网上方;所述澄清池内设有出水管，所述出水管上连接有抽水泵。
优选的，所述一级沉淀池与废料平台连接的一侧池壁高度低于其他三面池壁高度形成一级沉淀池开口、且开口顶面与一级沉淀池过滤网平齐。
优选的，所述废料平台包括废料斗和连接在废料斗底面的支腿;所述废料斗包括斗底以及围挡在斗底三面的挡板，另一面为废料斗开口，所述废料斗开口与一级沉淀池开口对接、且斗底与一级沉淀池过滤网平齐。
优选的，所述二级沉淀池内设有二级沉淀池过滤网，所述二级沉淀池过滤网设置在二级沉淀池上部。
优选的，所述一级沉淀池和二级沉淀池通过第一连通管连通，所述第一连通管的管顶位于一级沉淀池过滤网和二级沉淀池过滤网所在水平面之下。
优选的，所述澄清池内设有澄清池过滤网，所述澄清池过滤网设置在澄清池上部。
优选的，所述二级沉淀池和澄清池通过第二连通管连通，所述第二连通管的管顶位于二级沉淀池过滤网和澄清池过滤网所在水平面之下。
与现有技术相比本实用新型具有以下特点和有益效果：
1、将泵送后混凝土泵管通过排水管与处理装置连通，废水依次经过滤、沉淀和澄清后再利用，有效解决了施工过程中水资源浪费的问题，符合绿色施工的要求。
2、一级沉淀池的一侧设有废料平台，从一级沉淀池过滤网上过滤出的大粒径废料可以直接堆放在废料平台上，通过垃圾车运出施工现场，放置废料堆放对环境造成污染。
3、二级沉淀池及澄清池均设置过滤网，能有效防止现场扬尘等外界因素对沉淀及澄清后的水体造成二次污染。
本实用新型可广泛应用于废水处理系统中。
