申请日2017.01.06
公开(公告)日2017.08.11
IPC分类号C02F11/12
摘要
本实用新型提供了一种快速高效的污泥脱水装置，包括外壳、筛网、一号挤压辊、二号挤压辊和滑道;所述外壳设置有支撑脚、出渣口、进污口和出液口;所述出渣口设置在外壳左下方;所述进污口设置在外壳右上方，形状为漏斗形，并设置有溢流道;所述筛网设置在进污口下方，并设置有固定支架所述一号挤压辊设置有安装轴、过滤网、微孔、肋杆、一号齿轮和电动机;所述安装轴通过轴承安装在外壳上;所述一号齿轮设置在一号挤压辊右端;所述二号挤压辊设置在一号挤压辊上方，设置有安装轴和二号齿轮;所述滑道设置在一号挤压辊下方，并设置有导料板和分离铲;本实用新型设计合理，快速高效，尤其适用与含水量较大的软体废渣，例如海绵、泡沫和污泥等。
权利要求书

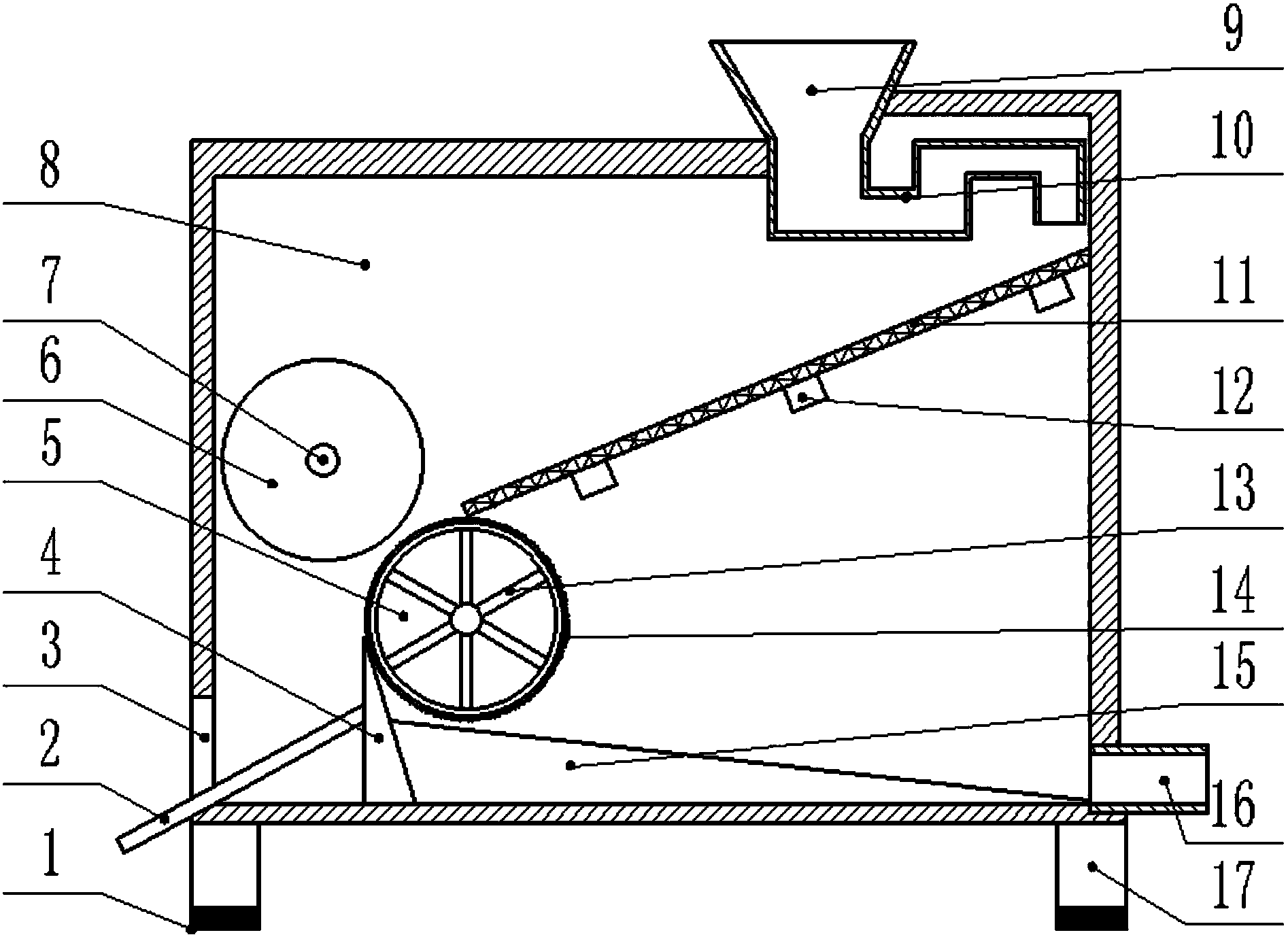

1.一种快速高效的污泥脱水装置，包括外壳(8)、筛网(11)、一号挤压辊(5)、二号挤压辊(6)和滑道(15);其特征在于，所述外壳(8)设置有支撑脚(17)、出渣口(3)、进污口(9)和出液口(16);所述支撑脚(17)有四个，分别设置在外壳(8)底部四角，并设置有防滑垫(1);所述防滑垫(1)设置在支撑脚(17)底部;所述出渣口(3)设置在外壳(8)左下方;所述进污口(9)设置在外壳(8)右上方，形状为漏斗形，并设置有溢流道(10);所述溢流道(10)设置在进污口(9)右下方;所述出液口(16)设置在外壳(8)右下方;所述筛网(11)设置在进污口(9)下方，并设置有固定支架(12);所述固定支架(12)设置有三根，分别设置在筛网(11)的上中下三个位置;所述一号挤压辊(5)设置有安装轴(7)、过滤网(14)、微孔(19)、肋杆(13)、一号齿轮(22)和电动机(20);所述安装轴(7)通过轴承(18)安装在外壳(8)上;所述过滤网(14)覆盖在一号挤压辊(5)表面;所述微孔(19)分布在一号挤压辊(5)表面;所述肋杆(13)设置在一号挤压辊(5)的表面与安装轴(7)之间;所述一号齿轮(22)设置在一号挤压辊(5)右端;所述二号挤压辊(6)设置在一号挤压辊(5)上方，设置有安装轴(7)和二号齿轮(23);所述滑道(15)设置在一号挤压辊(5)下方，并设置有导料板(2)和分离铲(4);所述导料板(2)设置在出渣口(3)上方;所述分离铲(4)设置在一号挤压辊(5)左下方。
2.根据权利要求1所述的快速高效的污泥脱水装置，其特征在于，所述防滑垫(1)由橡胶材料制成。
3.根据权利要求1所述的快速高效的污泥脱水装置，其特征在于，所述电动机(20)通过减速器(21)与安装轴(7)连接。
4.根据权利要求1所述的快速高效的污泥脱水装置，其特征在于，所述二号齿轮(23)与一号齿轮(22)相啮合 。
说明书
一种快速高效的污泥脱水装置
技术领域
本实用新型涉及一种污泥脱水装置，具体是一种快速高效的污泥脱水装置。
背景技术
污泥脱水干化是将流态的原生、浓缩或消化污泥脱除水分，转化为半固态或固态泥块的一种污泥处理方法;经过脱水后，污泥含水率可降低到百分之五十五至百分之八十;污泥的进一步脱水则称污泥干化，干化污泥的含水率低于百分之十;脱水的方法，主要有自然干化法、机械脱水法和造粒法;自然干化法和机械脱水法适用于污水污泥。
实用新型内容
本实用新型的目的在于提供一种快速高效的污泥脱水装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种快速高效的污泥脱水装置，包括外壳、筛网、一号挤压辊、二号挤压辊和滑道;所述外壳设置有支撑脚、出渣口、进污口和出液口;所述支撑脚有四个，分别设置在外壳底部四角，并设置有防滑垫;所述防滑垫设置在支撑脚底部;所述出渣口设置在外壳左下方;所述进污口设置在外壳右上方，形状为漏斗形，并设置有溢流道;所述溢流道设置在进污口右下方;所述出液口设置在外壳右下方;所述筛网设置在进污口下方，并设置有固定支架;所述固定支架设置有三根，分别设置在筛网的上中下三个位置;所述一号挤压辊设置有安装轴、过滤网、微孔、肋杆、一号齿轮和电动机;所述安装轴通过轴承安装在外壳上;所述过滤网覆盖在一号挤压辊表面;所述微孔分布在一号挤压辊表面;所述肋杆设置在一号挤压辊的表面与安装轴之间;所述一号齿轮设置在一号挤压辊右端;所述二号挤压辊设置在一号挤压辊上方，设置有安装轴和二号齿轮;所述滑道设置在一号挤压辊下方，并设置有导料板和分离铲;所述导料板设置在出渣口上方;所述分离铲设置在一号挤压辊左下方。
作为本实用新型进一步的方案：所述防滑垫由橡胶材料制成。
作为本实用新型进一步的方案：所述电动机通过减速器与安装轴连接。
作为本实用新型再进一步的方案：所述二号齿轮与一号齿轮相啮合。
与现有技术相比，本实用新型的有益效果是：
本实用新型的防滑垫具有良好的防滑与减震效果，不仅能使装置在运行时更加稳定，还能减小产生的噪音;所述漏斗形的进污口方便废渣的添加;所述溢流道能使加入的含水废渣均匀的排向下方，防止废渣全部集中在进污口下方，影响脱水效率，甚至损坏脱水装置;所述筛网使刚加入的废渣进行初步过滤，方便后续脱水工作，提高工作效率;所述肋杆能保证一号挤压辊结构的稳定性;所述减速器能使一号挤压辊的转速更慢，扭矩更大，使脱水更加的彻底;所述一号齿轮与二号齿轮能使一号挤压辊与二号挤压辊共同转动，提高脱水效率;所述分离铲能将与一号挤压辊粘连的废渣铲下分离;本实用新型的设计结构简单，工作性能好，功能多，实用性强，充分展现了现代化工具的特点，发展前景十分良好。
