申请日2017.01.06
公开(公告)日2017.08.08
IPC分类号B01D36/04
摘要
本实用新型提供了一种水处理沉淀装置中的淤泥收集结构，属于机械技术领域。它解决了现有技术淤泥不方便回收的问题。本水处理沉淀装置中的淤泥收集结构，水处理沉淀装置包括内部为空腔的壳体，本结构设置在壳体内的底部处，上述壳体呈圆筒状，本结构包括上部开口的收集罩，所述收集罩的内侧至底部处具有平滑过渡的过渡部，上述壳体外侧还固连有驱动件，所述驱动件与上述的收集罩相联且当驱动件动作能带动上述收集罩沿壳体上移。本水处理沉淀装置中的淤泥收集结构结构紧凑且淤泥便于回收。
权利要求书
1.一种水处理沉淀装置中的淤泥收集结构，水处理沉淀装置包括内部为空腔的壳体，其特征在于，本结构设置在壳体内的底部处，上述壳体呈圆筒状，本结构包括上部开口的收集罩，所述收集罩的内侧至底部处具有平滑过渡的过渡部，上述壳体外侧还固连有驱动件，所述驱动件与上述的收集罩相联且当驱动件动作能带动上述收集罩沿壳体上移。
2.根据权利要求1所述的水处理沉淀装置中的淤泥收集结构，其特征在于，所述的壳体上端口处连有过渡轮，上述的驱动件与收集罩通过拉绳相联且拉绳绕在上述过渡轮上。
3.根据权利要求2所述的水处理沉淀装置中的淤泥收集结构，其特征在于，所述过渡轮的外径大于壳体的壁厚且过渡轮的两侧分别伸出壳体外侧和内侧处。
4.根据权利要求2所述的水处理沉淀装置中的淤泥收集结构，其特征在于，所述的拉绳为钢丝绳。
5.根据权利要求1所述的水处理沉淀装置中的淤泥收集结构，其特征在于，所述的收集罩与壳体内侧之间具有导向机构，在导向机构的作用下上述收集罩能沿壳体上下平移。
6.根据权利要求5所述的水处理沉淀装置中的淤泥收集结构，其特征在于，所述的导向结构包括壳体内侧凹入的导向槽和固连在收集罩外侧的导向条且导向条嵌在上述导向槽处。
7.根据权利要求6所述的水处理沉淀装置中的淤泥收集结构，其特征在于，所述壳体内具有两道对称设置的导向槽，上述收集罩上具有与导向槽一一对应的导向条。
8.根据权利要求6所述的水处理沉淀装置中的淤泥收集结构，其特征在于，所述导向条的上端固连在收集罩上端，所述收集罩下端固连有支撑杆，所述支撑杆的端部与导向条下端相固连。
9.根据权利要求8所述的水处理沉淀装置中的淤泥收集结构，其特征在于，所述的支撑杆和导向条均为金属材料且两者通过焊接相固连。
10.根据权利要求7所述的水处理沉淀装置中的淤泥收集结构，其特征在于，所述的导向槽内连有滚轮，上述导向条抵靠在滚轮上。
说明书
水处理沉淀装置中的淤泥收集结构
技术领域
本实用新型属于机械技术领域，涉及一种水处理沉淀装置中的淤泥收集结构。
背景技术
人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。
随着人类生活不断提高水体富营养化氨氮、磷等营养盐问题和国家环保局对污水排放标准一步步提高，沿用了许多年传统的“一级处理”及“二级处理”水处理工艺技术和设备，已经难以适应当今的高浊度和高浓度污水的处理要求，而且处理工艺流程长，系统庞大，而且还散发大量臭气。运营者要想达到最新排放标准，需要从新再投入高额的资金扩建原有污水处理系统，加大占地面积使用和高额的污水处理设备及高额后期维护费用，然而,传统的污水深度处理再生回用技术系统(如活性炭过滤、微孔过滤、渗透膜净化等技术系统)投资高、后期维护运行费用高，太多的运营者难以承受。
同时，水处理过程中会产生淤泥，传统的淤泥清理是依靠人工清理。其清理过程费时费力。
发明内容
本实用新型的目的是针对现有技术存在的上述问题，提供一种结构紧凑且能稳定回收淤泥的水处理沉淀装置中的淤泥收集结构。
本实用新型的目的可通过下列技术方案来实现：

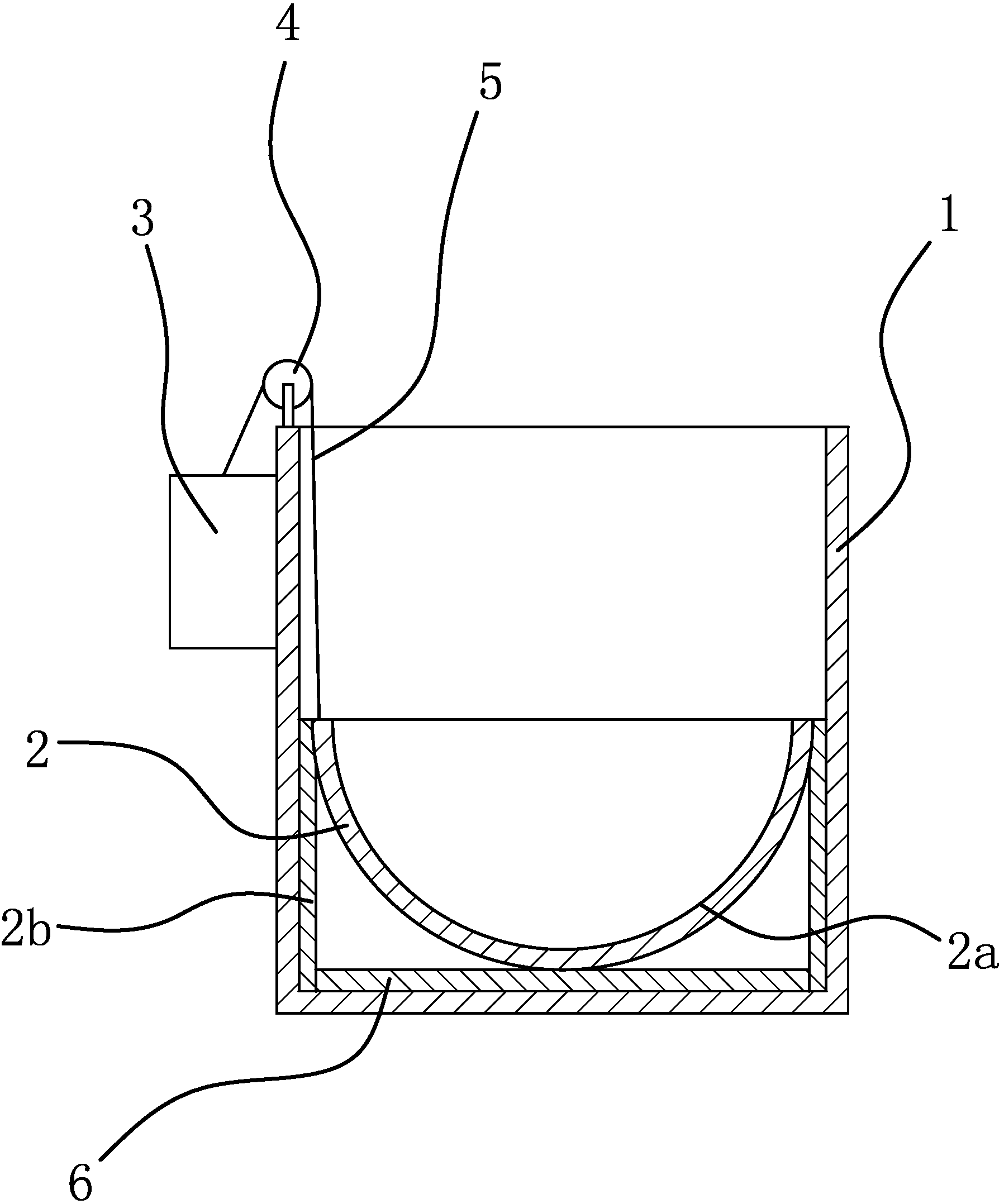

一种水处理沉淀装置中的淤泥收集结构，水处理沉淀装置包括内部为空腔的壳体，其特征在于，本结构设置在壳体内的底部处，上述壳体呈圆筒状，本结构包括上部开口的收集罩，所述收集罩的内侧至底部处具有平滑过渡的过渡部，上述壳体外侧还固连有驱动件，所述驱动件与上述的收集罩相联且当驱动件动作能带动上述收集罩沿壳体上移。
水处理沉淀装置使用一段时间后，处理过程中残留的淤泥沉淀在收集罩内。通过驱动件带动收集罩上移，上移后的收集罩能使淤泥能方便回收。
当然，收集罩上平滑过渡的过渡部能使淤泥不会卡阻在其内。
在上述的水处理沉淀装置中的淤泥收集结构中，所述的壳体上端口处连有过渡轮，上述的驱动件与收集罩通过拉绳相联且拉绳绕在上述过渡轮上。
过渡轮支撑拉绳中部，这样的结构能使拉绳稳定移动。
在上述的水处理沉淀装置中的淤泥收集结构中，所述过渡轮的外径大于壳体的壁厚且过渡轮的两侧分别伸出壳体外侧和内侧处。
这样的结构能避免拉绳贴靠在壳体的内侧或外侧处。
在上述的水处理沉淀装置中的淤泥收集结构中，所述的拉绳为钢丝绳。
在上述的水处理沉淀装置中的淤泥收集结构中，所述的收集罩与壳体内侧之间具有导向机构，在导向机构的作用下上述收集罩能沿壳体上下平移。
在导向机构的作用下能保证收集罩稳定平移，避免在移动过程中发生倾斜或者松动。
在上述的水处理沉淀装置中的淤泥收集结构中，所述的导向结构包括壳体内侧凹入的导向槽和固连在收集罩外侧的导向条且导向条嵌在上述导向槽处。
在导向条和导向槽的作用下能使收集罩稳定的上下平移。
在上述的水处理沉淀装置中的淤泥收集结构中，所述壳体内具有两道对称设置的导向槽，上述收集罩上具有与导向槽一一对应的导向条。
对称设置的导向槽以及对于的导向条能进一步的提高收集罩的移动稳定性。
在上述的水处理沉淀装置中的淤泥收集结构中，所述导向条的上端固连在收集罩上端，所述收集罩下端固连有支撑杆，所述支撑杆的端部与导向条下端相固连。
支撑杆用于对导向条下端固定，避免导向条受力变形。
在上述的水处理沉淀装置中的淤泥收集结构中，所述的支撑杆和导向条均为金属材料且两者通过焊接相固连。
在上述的水处理沉淀装置中的淤泥收集结构中，所述的导向槽内连有滚轮，上述导向条抵靠在滚轮上。
这样的结构使得两者之间为滚动摩擦，有效的减小了摩擦阻力。
与现有技术相比，本水处理沉淀装置中的淤泥收集结构通过收集罩能将淤泥稳定收集。
同时，收集罩上移后还能将收集的淤泥稳定回收，具有很高的实用价值。
