申请日2015.08.26
公开(公告)日2016.02.24
IPC分类号C02F3/00
摘要
本实用新型涉及一种工艺废水处理装置，包括：容器壳体，所述容器壳体内部设置有生物滤膜隔板，所述生物滤膜隔板左侧为污水反应池，生物滤膜隔板右侧为清水池;所述生物膜隔板上端设置有鼓风机，所述鼓风机连接有风管，风管内伸入污水反应池底端;污水反应池左侧连接有污水进口管;所述清水池右端设置有抽水泵，所述抽水泵连接有泵管，所述泵管内伸入清水池的底端，所述抽水泵还连接有清水出口管;所述抽水泵下端安装有控制器;所述容器壳体下端连接有支腿;本实用新型的有益效果是：一种工艺废水处理装置，通过在容器壳体内部设置生物膜隔板，有效对污水进行过滤;通过设置鼓风机对污水内充气产生震荡，防止大颗粒阻塞生物膜，影响反应效果同时加快反应进程;通过设置控制器对鼓风机和抽水泵进行控制，进一步控制容器壳体内液位和生物膜过滤效果;本实用新型设备简单，运行方便，造价相对较低，便于管理。
权利要求书

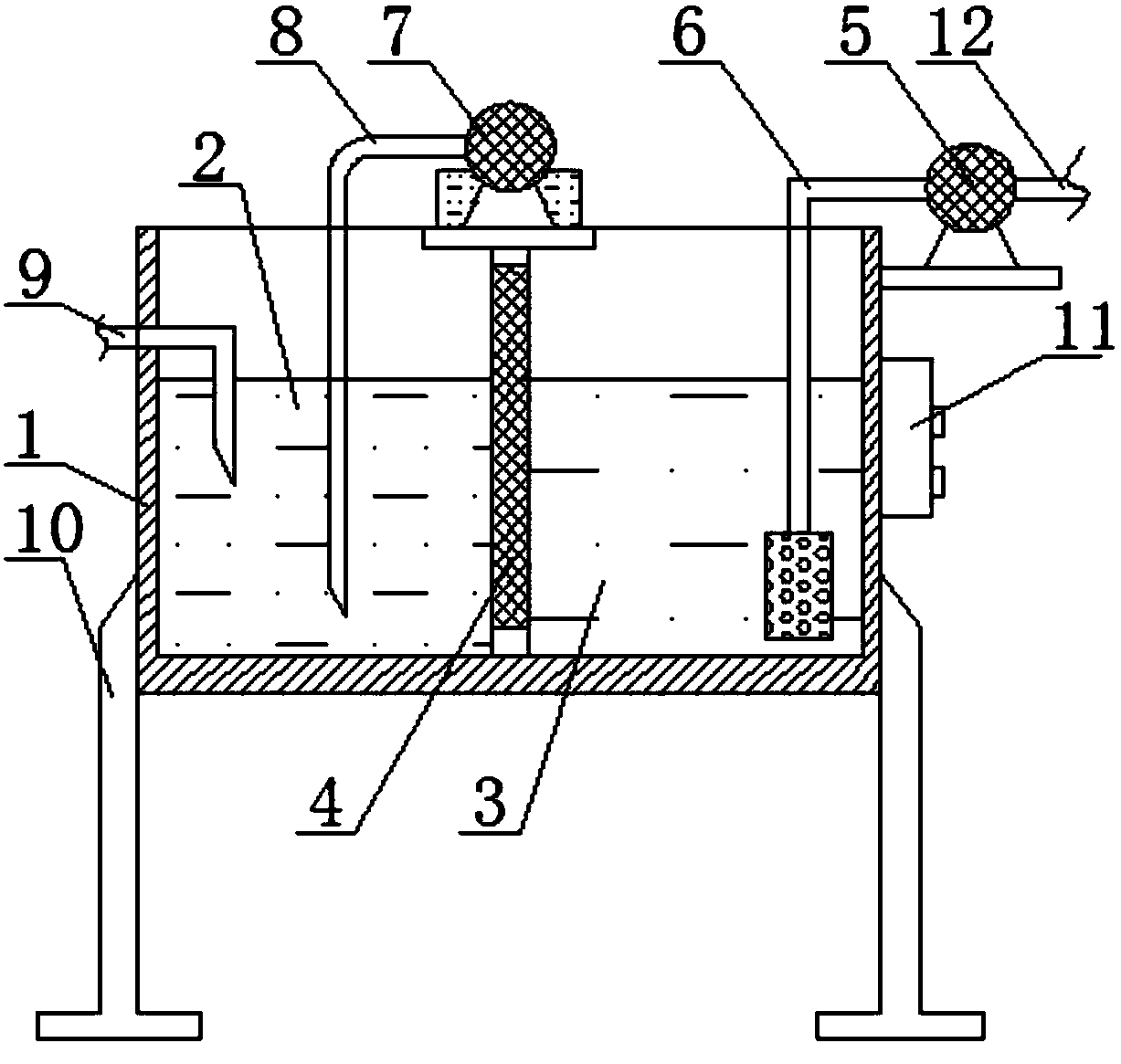

1.一种工艺废水处理装置，包括：容器壳体(1)，所述容器壳体(1)内部设置有生物滤膜隔板(4)，所述生物滤膜隔板(4)左侧为污水反应池(2)，所述生物滤膜隔板(4)右侧为清水池(3);所述生物滤膜隔板(4)上端设置有鼓风机(7)，所述鼓风机(7)连接有风管(8)，风管(8)内伸入污水反应池(2)底端;污水反应池(2)左侧连接有污水进口管(9);所述清水池(3)右端设置有抽水泵(5)，所述抽水泵(5)连接有泵管(6)，所述泵管(6)内伸入清水池(3)的底端，所述抽水泵(5)还连接有清水出口管(12);所述抽水泵(5)下端安装有控制器(11);所述容器壳体(1)下端连接有支腿(10)。
2.根据权利要求1所述的一种工艺废水处理装置，其特征在于：所述支腿(10)和容器壳体(1)为手工电弧焊焊接连接。
3.根据权利要求1所述的一种工艺废水处理装置，其特征在于：所述容器壳体(1)为NS334合金材料制成。
4.根据权利要求1所述的一种工艺废水处理装置，其特征在于：所述风管(8)为PVC材质制成。
说明书
一种工艺废水处理装置
技术领域
本实用新型涉及污水处理设备领域，具体的说是一种工艺废水处理装置。
背景技术
工业生产、居民生活都会产生污水，污水处理及回用是开发利用水资源的有效措施。污水回用是将城市污水、工业污水通过膜生物反应器等设备处理之后,将其用于绿化、冲洗、补充观赏水体等非饮用目的,而将清洁水用于饮用等高水质要求的用途。城市污水、工业污水就近可得,可免去长距离输水，而实现就近处理实现水资源的充分利用，同时污水经过就近处理，也可防止污水在长距离输送过程中造成污水渗漏，导致污染地下水源。
基于以上原因，需要一种工艺废水处理装置被设计出来，通过在容器壳体内部设置生物滤膜隔板，有效对污水进行过滤;通过设置鼓风机对污水内充气产生震荡，防止大颗粒阻塞生物膜，影响反应效果同时加快反应进程;通过设置控制器对鼓风机和抽水泵进行控制，进一步控制容器壳体内液位和生物膜过滤效果，即一种工艺废水处理装置。
实用新型内容
为了解决上述现有污水处理装置存在的技术问题，本实用新型提供一种工艺废水处理装置。
本实用新型解决其技术问题所采用的技术方案是：
一种工艺废水处理装置，包括：容器壳体，所述容器壳体内部设置有生物滤膜隔板，所述生物滤膜隔板左侧为污水反应池，生物滤膜隔板右侧为清水池;所述生物滤膜隔板上端设置有鼓风机，所述鼓风机连接有风管，风管内伸入污水反应池底端;污水反应池左侧连接有污水进口管;所述清水池右端设置有抽水泵，所述抽水泵连接有泵管，所述泵管内伸入清水池的底端，所述抽水泵还连接有清水出口管;所述抽水泵下端安装有控制器;所述容器壳体下端连接有支腿。
作为本实用新型的优选方案，所述支腿和容器壳体手工电弧焊焊接连接，具有很好的结构稳定性。
作为本实用新型的优选方案，所述容器壳体为NS334合金材料制成，具有很好的耐腐蚀性。
作为本实用新型的优选方案，所述风管为PVC材质制成，塑性较强，有效防止长期液体震动造成的疲劳断裂。
本实用新型的有益效果是：一种工艺废水处理装置，通过在容器壳体内部设置生物滤膜隔板，有效对污水进行过滤;通过设置鼓风机对污水内充气产生震荡，防止大颗粒阻塞生物膜，影响反应效果同时加快反应进程;通过设置控制器对鼓风机和抽水泵进行控制，进一步控制容器壳体内液位和生物膜过滤效果;本实用新型设备简单，运行方便，造价相对较低，便于管理。
