申请日2015.07.28
公开(公告)日2015.11.25
IPC分类号C02F1/00
摘要
本实用新型公开了一种用于滗水器的污泥刮除装置，所述的用于滗水器的污泥刮除装置包含一刮泥基板，所述的刮泥基板包含一横向设置的板状的刮泥主体，所述的刮泥主体的前部设有一“L”字形的刮泥槽，所述的刮泥主体的中部设有一导向滑槽，所述的刮泥主体的尾部设有一纵向设置的驱动侧板，所述的驱动侧板上设有一驱动圆孔，所述的驱动圆孔内设有一可转动的驱动支架，所述的导向滑槽内设有一可滑动的刮泥支架，所述的刮泥支架与所述的驱动支架通过一驱动连杆相连接。当驱动支架开始转动，在驱动连杆的作用下，刮泥支架在导向滑槽内往复运动，从而快速刮除刮泥槽内的污泥，有效避免了污泥堵塞滗水器，防止污水回流，实用性强。
权利要求书

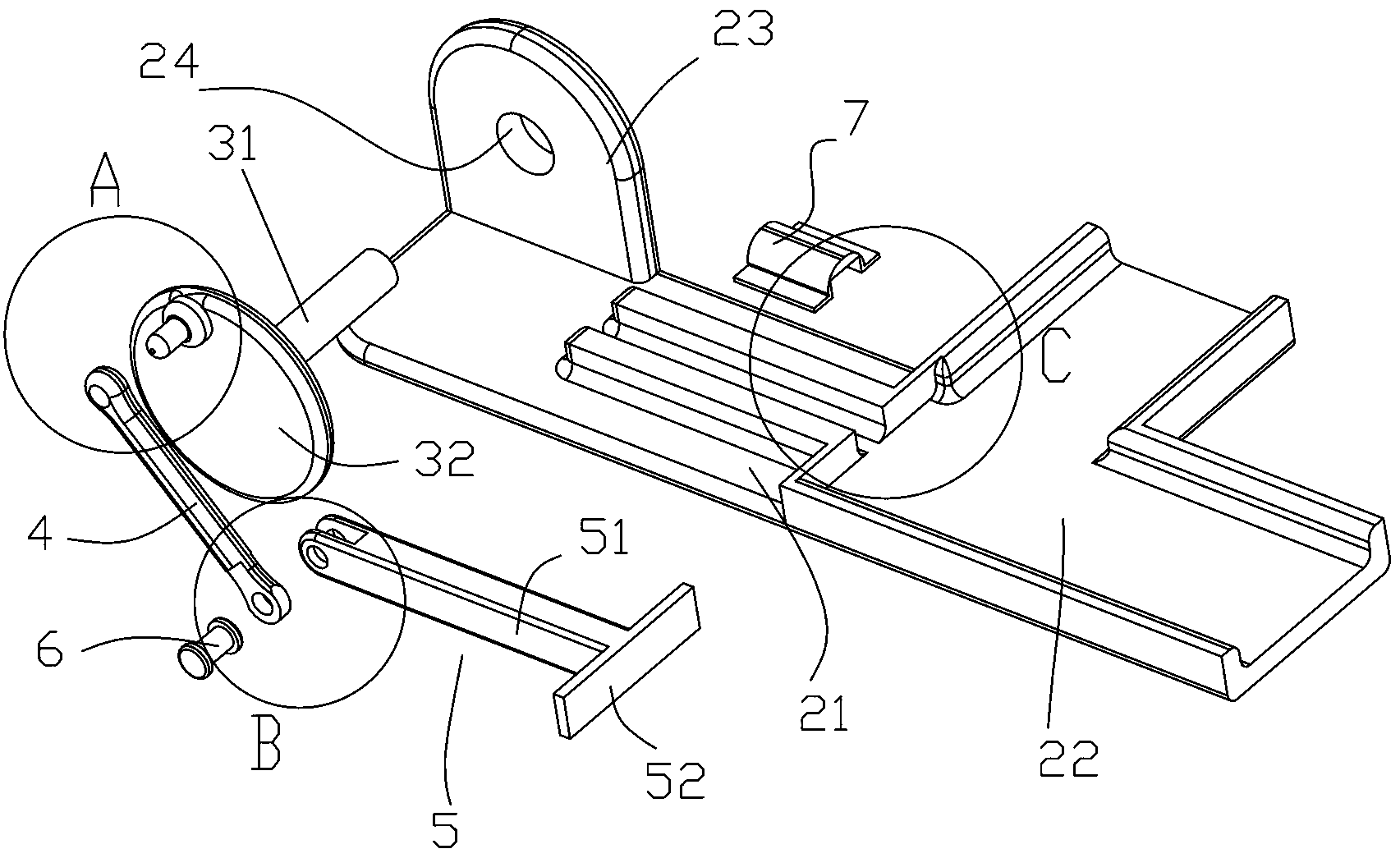

1.一种用于滗水器的污泥刮除装置，其特征在于，所述的用于滗水器的污泥刮除装置(1)包含一刮泥基板(2)，所述的刮泥基板(2)包含一横向设置的板状的刮泥主体(21)，所述的刮泥主体(21)的前部设有一“L”字形的刮泥槽(22)，所述的刮泥主体(21)的中部设有一导向滑槽(25)，所述的刮泥主体(21)的尾部设有一纵向设置的驱动侧板(23)，所述的驱动侧板(23)上设有一驱动圆孔(24)，所述的驱动圆孔(24)内设有一可转动的驱动支架(3)，所述的导向滑槽(25)内设有一可滑动的刮泥支架(5)，所述的刮泥支架(5)与所述的驱动支架(3)通过一驱动连杆(4)相连接，所述的驱动支架(3)包含一驱动主轴(31)和一圆盘状的驱动圆盘(32)，所述的驱动圆盘(32)的外侧边缘设有一驱动柱头(33)，所述的驱动连杆(4)的头部设有一第一连杆圆孔(41)，所述的驱动连杆(4)的尾部设有一第二连杆圆孔(42)，所述的驱动柱头(33)贯穿所述的第一连杆圆孔(41)，所述的刮泥支架(5)包含一长条状的刮泥导杆(51)，所述的刮泥导杆(51)的头部设有一长条状的刮泥挡板(52)，所述的刮泥挡板(52)的设置方向与所述的刮泥导杆(51)相互垂直，所述的刮泥导杆(51)的尾部设有一对导杆凸缘(53)，所述的导杆凸缘(53)上分别设有一凸缘通孔(54)，所述的凸缘通孔(54)与所述的第二连杆圆孔(42)通过一活动销头(6)相连接，所述的导向滑槽(25)上设有一引导压块(7)，所述的引导压块(7)的底部设有一压块滑槽(71)，所述的压块滑槽(71)与所述的刮泥导杆(51)相配合。
2.根据权利要求1所述的用于滗水器的污泥刮除装置，其特征在于，所述的刮泥基板(2)和刮泥支架(5)均为不锈钢制成。
说明书
用于滗水器的污泥刮除装置
技术领域
本实用新型涉及一种污水处理设备，更确切地说，是一种用于滗水器的污泥刮除装置。
背景技术
滗水器是一种常见的污水处理设备，由于滗水器长期沉浸在污水中，滗水器的引水槽内极容易积累污泥，导致滗水器内的污水回流，需用人工定期清洗，颇为麻烦。
实用新型内容
本实用新型主要是解决现有技术所存在的技术问题，从而提供一种用于滗水器的污泥刮除装置。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
一种用于滗水器的污泥刮除装置，所述的用于滗水器的污泥刮除装置包含一刮泥基板，所述的刮泥基板包含一横向设置的板状的刮泥主体，所述的刮泥主体的前部设有一“L”字形的刮泥槽，所述的刮泥主体的中部设有一导向滑槽，所述的刮泥主体的尾部设有一纵向设置的驱动侧板，所述的驱动侧板上设有一驱动圆孔，所述的驱动圆孔内设有一可转动的驱动支架，所述的导向滑槽内设有一可滑动的刮泥支架，所述的刮泥支架与所述的驱动支架通过一驱动连杆相连接，所述的驱动支架包含一驱动主轴和一圆盘状的驱动圆盘，所述的驱动圆盘的外侧边缘设有一驱动柱头，所述的驱动连杆的头部设有一第一连杆圆孔，所述的驱动连杆的尾部设有一第二连杆圆孔，所述的驱动柱头贯穿所述的第一连杆圆孔，所述的刮泥支架包含一长条状的刮泥导杆，所述的刮泥导杆的头部设有一长条状的刮泥挡板，所述的刮泥挡板的设置方向与所述的刮泥导杆相互垂直，所述的刮泥导杆的尾部设有一对导杆凸缘，所述的导杆凸缘上分别设有一凸缘通孔，所述的凸缘通孔与所述的第二连杆圆孔通过一活动销头相连接，所述的导向滑槽上设有一引导压块，所述的引导压块的底部设有一压块滑槽，所述的压块滑槽与所述的刮泥导杆相配合。
作为本实用新型较佳的实施例，所述的刮泥基板和刮泥支架均为不锈钢制成。
本实用新型的用于滗水器的污泥刮除装置的优点是：使用时，驱动支架的驱动主轴与一外置的驱动电机相连接，当驱动电机启动后，驱动支架开始转动，在驱动连杆的作用下，刮泥支架在导向滑槽内往复运动，从而快速刮除刮泥槽内的污泥，有效避免了污泥堵塞滗水器，防止污水回流，大大提高了滗水器的可靠性和易用性，实用性强。
