申请日2015.07.28
公开(公告)日2015.12.09
IPC分类号C02F9/14
摘要
本实用新型涉及污水处理设备领域，具体地说，涉及一种高效一体化塔式污水处理系统。所述污水处理系统从前到后依次是：污水预处理调节池、污水处理塔、深度处理调节池、深度处理吸附塔和中央控制装置;所述污水处理塔从下到上依次为厌氧层、缺氧层、好氧层和斜管沉淀层。本实用新型是采用生物与物理相结合的原理，主体采用固定床/流动床生物膜法，针对各种含高浓度COD、氨氮、色度、总磷的废水处理具有相当高的去除率，可广泛应用于城市污水、造纸、制药、纺织印染、化工等等各种污水处理领域。
权利要求书

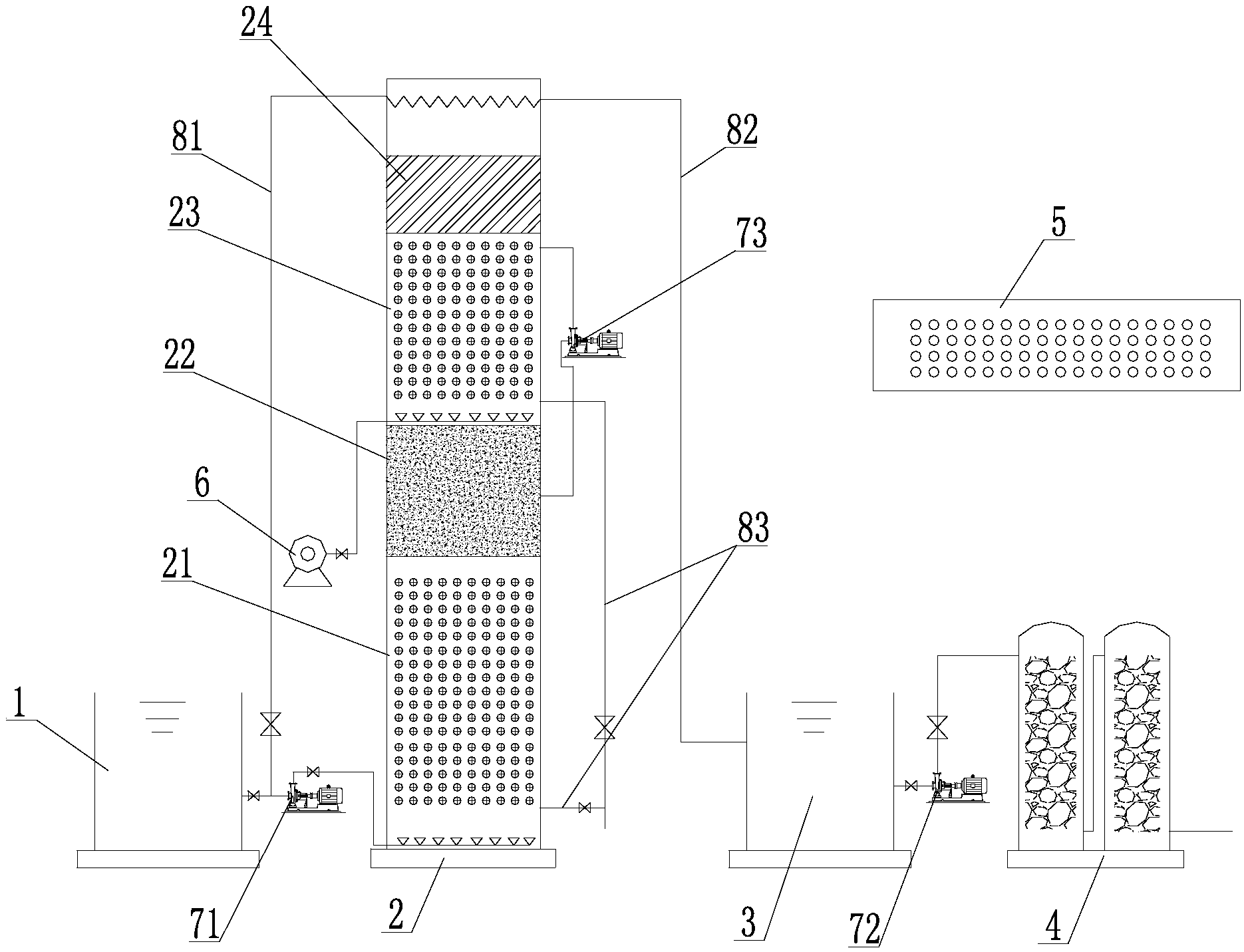

1.一种高效一体化塔式污水处理系统，其特征在于：所述污水处理系统从 前到后依次是：污水预处理调节池(1)、污水处理塔(2)、深度处理调节池(3)、 深度处理吸附塔(4)和中央控制装置(5);所述污水处理塔(2)从下到上依 次为厌氧层(21)、缺氧层(22)、好氧层(23)和斜管沉淀层(24);所述好氧 层(23)连接罗茨风机(6);所述污水预处理调节池(1)与污水处理塔(2) 之间连接有原水提升泵(71)，原水提升泵(71)将污水预处理调节池(1)内 的原水送至污水处理塔(2)的底部;所述污水处理塔(2)的顶部设有出水口 和回水口，出水口通过出水管(82)连接深度处理调节池(3)，回水口通过回 水管(81)连接污水预处理调节池(1)的出水口;所述好氧层(23)顶部的排 泥口连接污泥回流泵(73)，污泥回流泵(73)的出泥口与缺氧层(22)的进泥 口相连接;所述好氧层(23)底部的排泥口和厌氧层(21)底部的排泥口分别 连接有排泥管(83);所述深度处理调节池(3)与深度处理吸附塔(4)之间连 接有深度处理加压泵(72)，深度处理加压泵(72)将深度处理调节池(3)内 的水泵入深度处理吸附塔(4)。
2.根据权利要求1所述的高效一体化塔式污水处理系统，其特征在于：所 述污水处理塔(2)为上流式固定床污水处理塔或者上流式流动床污水处理塔。
说明书
高效一体化塔式污水处理系统
技术领域
本实用新型涉及污水处理设备领域，具体地说，涉及一种高效一体化塔式 污水处理系统。
背景技术
传统的污水处理多采用土建方式，部分采用一体化装置，一体化装置多采 用地面式，占地面积较大，一体化装置多采用普通的活性污泥法，去除率低， 脱色除磷效果较差。
实用新型内容
本实用新型的目的在于，提供一种高效一体化污水处理系统，以解决上述 的技术问题。
为实现上述目的，本实用新型所采用的技术方案是：
一种高效一体化塔式污水处理系统，其特征在于：所述污水处理系统从前 到后依次是：污水预处理调节池、污水处理塔、深度处理调节池、深度处理吸 附塔和中央控制装置;所述污水处理塔从下到上依次为厌氧层、缺氧层、好氧 层和斜管沉淀层，所述好氧层连接罗茨风机;所述污水预处理调节池与污水处 理塔之间连接有原水提升泵，原水提升泵将污水预处理调节池内的原水送至污 水处理塔的底部;所述污水处理塔的顶部设有出水口和回水口，出水口通过出 水管连接深度处理调节池，回水口通过回水管连接污水预处理调节池的出水口; 所述好氧层顶部的排泥口连接污泥回流泵，污泥回流泵的出泥口与缺氧层的进 泥口相连接;所述好氧层底部的排泥口和厌氧层底部的排泥口分别连接有排泥 管;所述深度处理调节池与深度处理吸附塔之间连接有深度处理加压泵，深度 处理加压泵将深度处理调节池内的水泵入深度处理吸附塔。
进一步地说，所述污水处理塔为上流式固定床污水处理塔或者上流式流动 床污水处理塔。
有益效果：与现有技术相比，本实用新型是采用生物与物理相结合的原理， 主体采用固定床/流动床生物膜法，针对各种含高浓度COD、氨氮、色度、总磷 的废水处理具有相当高的去除率，可广泛应用于城市污水、造纸、制药、纺织 印染、化工等等各种污水处理领域。具体地说，本实用新型具备以下优点：1、 容积负荷高，紧凑省地;2、耐冲击性强、性能稳定、运行可靠;3、生物池无 堵塞，生物池容积得到充分利用，没有死角;4、灵活方便;5、使用寿命长。
