申请日2015.10.19
公开(公告)日2016.02.17
IPC分类号C02F1/04; F23G7/00
摘要
一种有机废水一体化处理系统及方法。主要解决有机废水含盐量高而且热值并不高，直接外送危废焚烧中心处置有一定难度的问题。本发明提供了一种有机废水一体化处理系统及方法，先经过MVR蒸发浓缩装置蒸发浓缩，再经过薄膜干燥器干燥，最后废渣进入焚烧炉焚烧。薄膜干燥器的应用减少了操作维修保养的难度，清洗方便，采用预热器对物料进行预热，回收了冷凝水的余热，采用压缩机收集二次蒸汽，重复利用了二次蒸汽的潜热，节约了能源，省却了冷凝设备，减少了冷却水的用量，降低了企业的成本，增加了企业收益，同时还能减少环境污染。
权利要求书

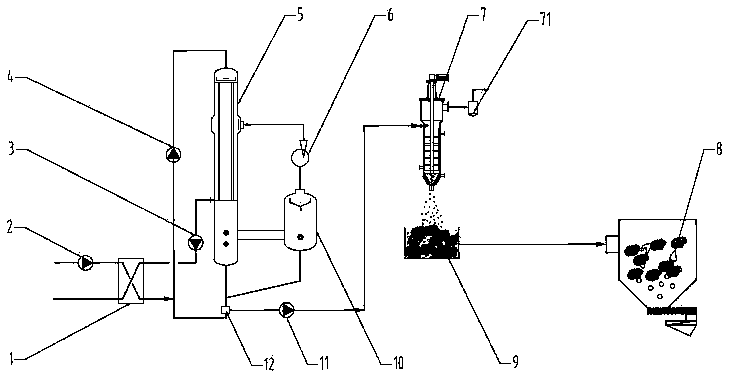

1.一种有机废水一体化处理系统，其特征在于：包括依次连接的MVR蒸发机构、干燥机构和焚烧机构;
所述MVR蒸发机构包括用于与原料罐连接的进料泵(2)，所述进料泵(2)依次连接预热器(1)、蒸发器(5)管程和分离器(10)，
所述分离器(10)上端通过压缩机(6)与所述蒸发器(5)壳程连通，
所述分离器(10)下端依次与换向装置、循环泵(4)和所述蒸发器(5)管程连通;所述蒸发器(5)壳程通过冷却水泵(3)与所述预热器(1)连通，所述蒸发器(5)管程底端依次与换向装置和出料泵(11)连通，
所述干燥机构包括薄膜干燥器(7)，所述出料泵(11)与所述薄膜干燥器(7)连通。
2.根据权利要求1所述的一种有机废水一体化处理系统，其特征在于：所述薄膜干燥器(7)上还连接有真空泵(71)。
3.根据权利要求1所述的一种有机废水一体化处理系统，其特征在于：所述薄膜干燥器(7)底部还对应设有储料槽(9)。
4.根据权利要求1所述的一种有机废水一体化处理系统，其特征在于：所述换向装置为与密度计连接的换向阀(12)。
5.根据权利要求3所述的一种有机废水一体化处理系统，其特征在于：所述焚烧机构包括流化床焚烧炉(8)，所述储料槽(9)通过传送带与所述流化床焚烧炉(8)连接。
6.根据权利要求3所述的一种有机废水一体化处理系统，其特征在于：还包括烟气换热器，所述烟气换热器与所述流化床焚烧炉(8)连接。
7.一种使用权利要求1-6任一一项所述的一种有机废水一体化处理系统处理有机废水的方法，其步骤如下：
a.原料从进料泵(2)从经过预热器(1)加热后从蒸发器(5)上端进入蒸发器(5)管程进行换热;
b.换热后的原料到达分离器(10)分离，原料分离后得到二次蒸汽和残液，其中二次蒸汽通过压缩机(6)加热到达蒸发器(5)壳程并与蒸发器(5)管程内的原料换热，降温后的二次蒸汽通过冷却水泵(3)到达预热器(1)与原料换热后排出;
c.分离器(10)中的残液通过循环泵(4)重新从蒸发器(5)上端进入蒸发器(5)管程进行换热;
d.重复步骤a-c直至残液浓度达到预设值后，通过出料泵(11)输送到薄膜干燥器(7)干燥得到干燥物料;
e.干燥物料进入焚烧机构焚烧。
8.根据权利要求6所述的一种有机废水一体化处理系统，其特征在于：所述预设值为残液密度为1.15g/mL。
说明书
一种有机废水一体化处理系统及方法
技术领域
本发明属于废水处理领域，特别涉及一种有机废水一体化处理系统及方法。
背景技术
许多化工、制药等企业在生产过程中会产生大量高盐分、高浓度有机废水，这些废水化学成份复杂、含盐量高、有机物浓度高，很难采用生化法直接处理，采用传统的废水处理技术很难取得满意的结果。因此，对这类废水的净化处理是当前环保研究领域的热点之一。
高温焚烧法是目前较为常用的处理高浓度有机废水的一种方法，但是，由于上述废水含盐量高而且热值并不高，直接外送危废焚烧中心处置有一定难度，且处理费用很高，除此之外，其中的盐分在燃烧过程中对设备腐蚀较为严重。
对于上述有机废水，采用传统的单一处理方法，难以达到国家规定的排放标准，因此，如何经济有效地处理这类废水迫在眉睫。
发明内容
为了克服背景技术的不足，本发明提供一种有机废水一体化处理系统及方法，主要解决有机废水含盐量高而且热值并不高，直接外送危废焚烧中心处置有一定难度的问题。
本发明所采用的技术方案是：
一种有机废水一体化处理系统，包括依次连接的MVR蒸发机构、干燥机构和焚烧机构;
所述MVR蒸发机构包括用于与原料罐连接的进料泵，所述进料泵依次连接预热器、蒸发器管程和分离器，所述分离器上端通过压缩机与所述蒸发器壳程连通，所述分离器下端依次与换向装置、循环泵和所述蒸发器管程连通;所述蒸发器壳程通过冷却水泵与所述预热器连通，所述蒸发器管程底端依次与换向装置和出料泵连通，所述干燥机构包括薄膜干燥器，所述出料泵与所述薄膜干燥器连通。
所述薄膜干燥器上还连接有真空泵。
所述薄膜干燥器底部还对应设有储料槽。
所述换向装置为与密度计连接的换向阀。
所述焚烧机构包括流化床焚烧炉，所述储料槽通过传送带与所述流化床焚烧炉连接。
还包括烟气换热器，所述烟气换热器与所述流化床焚烧炉连接。
一种如上述的一种有机废水一体化处理系统处理有机废水的方法，其步骤如下：
a.原料从进料泵从经过预热器加热后从蒸发器上端进入蒸发器管程进行换热;
b.换热后的原料到达分离器分离，原料分离后得到二次蒸汽和残液，其中二次蒸汽通过压缩机加热到达蒸发器壳程并与蒸发器管程内的原料换热，降温后的二次蒸汽通过冷却水泵到达预热器与原料换热后排出;
c.分离器中的残液通过循环泵重新从蒸发器上端进入蒸发器管程进行换热;
d.重复步骤a-c直至残液浓度达到预设值后，通过出料泵输送到薄膜干燥器干燥得到干燥物料;
e.干燥物料进入焚烧机构焚烧。
所述预设值为残液密度为1.15g/mL。
本发明的有益效果是：本发明提供了一种有机废水一体化处理系统及方法，先经过MVR蒸发浓缩装置蒸发浓缩，再经过薄膜干燥器干燥，最后废渣进入焚烧炉焚烧。薄膜干燥器的应用减少了操作维修保养的难度，清洗方便，采用预热器对物料进行预热，回收了冷凝水的余热，采用压缩机收集二次蒸汽，重复利用了二次蒸汽的潜热，节约了能源，省却了冷凝设备，减少了冷却水的用量，降低了企业的成本，增加了企业收益，同时还能减少环境污染。
