申请日2015.07.28
公开(公告)日2015.12.09
IPC分类号C02F9/14
摘要
本实用新型公开了一种浴室污水净化装置，包括排水管，所述排水管的进水口处套接有收集仓，且收集仓的侧壁均匀设有漏孔，所述收集仓的顶部安装有过滤盖，所述收集仓的底部设有生物膜，且收集仓的下方安装有污水处理装置，所述污水处理装置由上至下依次包括微生物处理层、吸附层和过滤层。该浴室污水净化装置，通过安装有过滤盖，可以对体积较大的污物进行简单的过滤，通过设有收集仓和底部安装的生物膜，可以进一步对污物进行过滤，使污水中不掺杂固态污物，通过在排水管的内腔底部设有污水处理装置，使排出的水不具有有害物质，通过过滤盖的顶部安装有提手，达到方便清理收集仓内的杂物的作用。
权利要求书

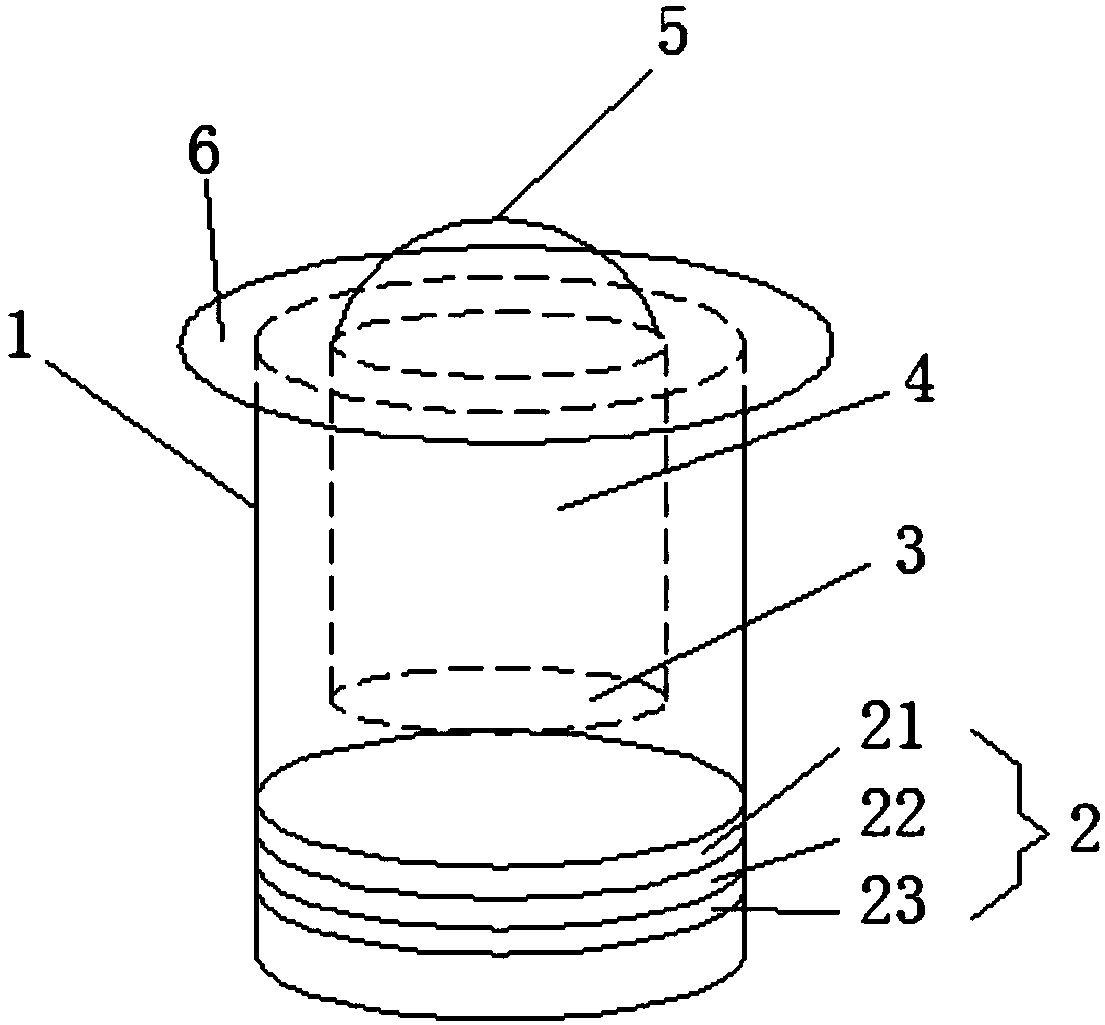

1.一种浴室污水净化装置，包括排水管(1)，其特征在于：所述排水管 (1)的进水口处套接有收集仓(4)，且收集仓(4)的侧壁均匀设有漏孔， 所述收集仓(4)的顶部安装有过滤盖(6)，所述收集仓(4)的底部设有生 物膜(3)，且收集仓(4)的下方安装有污水处理装置(2)，所述污水处理装 置(2)由上至下依次包括微生物处理层(21)、吸附层(22)和过滤层(23)。
2.根据权利要求1所述的一种浴室污水净化装置，其特征在于：所述过 滤盖(6)的顶部安装有提手(5)。
3.根据权利要求1所述的一种浴室污水净化装置，其特征在于：所述过 滤盖(6)与收集仓(4)连接方式为卡接或是转动连接。
4.根据权利要求1所述的一种浴室污水净化装置，其特征在于：所述吸 附层(22)为活性炭颗粒层或是硅砂颗粒层。
5.根据权利要求1所述的一种浴室污水净化装置，其特征在于：所述过 滤层(23)为过滤网板或过滤布。
说明书
一种浴室污水净化装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种浴室污水净化装置。
背景技术
目前，生活中有许许多多的污水净化装置，然而没有的是用于浴室的污 水净化装置，而且人们会常常对洗浴时排水口发生堵塞进行发愁，而大多对 排水口堵塞的就是一些残留的发丝和一些污物，不同的排水管没有除污的功 能，所以会经常发生堵塞，最后导致人工除污十分麻烦而且很不卫生，在洗 浴的过程中会使用一些洗发露、沐浴露和香皂，这些污水中包含许多有害的 化学成分，如果直接将这些污水不加以净化直接排放到下水管道中，会对城 市造成污染。
实用新型内容
本实用新型的目的在于提供一种浴室污水净化装置，以解决上述背景技 术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种浴室污水净化装 置，包括排水管，所述排水管的进水口处套接有收集仓，且收集仓的侧壁均 匀设有漏孔，所述收集仓的顶部安装有过滤盖，所述收集仓的底部设有生物 膜，且收集仓的下方安装有污水处理装置，所述污水处理装置由上至下依次 包括微生物处理层、吸附层和过滤层。
优选的，所述过滤盖的顶部安装有提手。
优选的，所述过滤盖与收集仓连接方式为卡接或是转动连接。
优选的，所述吸附层为活性炭颗粒层或是硅砂颗粒层。
优选的，所述过滤层为过滤网板或过滤布。
与现有技术相比，本实用新型的有益效果是：该浴室污水净化装置;1、 通过安装有过滤盖，可以对体积较大的污物进行简单的过滤;
2、通过设有收集仓和底部安装的生物膜，可以进一步对污物进行过滤， 使污水中不掺杂固态污物;
3、通过在排水管的内腔底部设有污水处理装置，可以在污水通过污水处 理装置将污水中的有害的化学成分中和掉，使排出的水不具有有害物质;
4、通过过滤盖的顶部安装有提手，达到方便清理收集仓内的杂物的作 用。
