申请日2015.07.28
公开(公告)日2015.12.02
IPC分类号C02F9/02; C02F1/24; C02F1/28
摘要
本实用新型公开了一种移动式石油化工污水处理装置，包括污水池、曝气管、加药管、刷板、物料传输带、挡块、倾斜挡板、溢流板和支腿，所述污水池底部设有支腿，支腿上设有滚轮，污水池内部左下侧设有加药管，加药管下侧设有曝气管，污水池中设有溢流板，溢流板左侧倾斜挡板，倾斜挡板左上端设有挡块，挡块左侧的污水池中设有物料传输带，所述污水池左上侧设有污水输送管，污水输送管下侧设有絮状物收集槽，絮状物收集槽槽底设有筛选底板，絮状物收集槽下方设有废水收集槽，污水输送管上端设有支杆，支杆上端设有刷板，本实用新型结构简单、合理、便于搬运，避免了絮状物在污水池中堆积，保证了装置工作的稳定性。
权利要求书
1.一种移动式石油化工污水处理装置，包括污水池、曝气管、喷气口、加药管、刷板、物料传输带、物料刮板、挡块、滤板、倾斜挡板、溢流板、吸附碳棒和支腿，其特征在于，所述污水池底部设有支腿，支腿上设有滚轮，污水池内部左下侧设有加药管，加药管下侧设有曝气管，曝气管上侧管壁设有若干个喷气口，污水池中设有溢流板，溢流板右侧设有吸附池，溢流板左侧倾斜挡板，倾斜挡板左上端设有挡块，挡块下端设有滤板，挡块左侧的污水池中设有物料传输带，物料传输带表面设有物料刮板，所述污水池左上侧设有污水输送管，污水输送管下侧设有絮状物收集槽，絮状物收集槽槽底设有筛选底板，絮状物收集槽下方设有废水收集槽，污水输送管上端设有支杆，支杆上端设有刷板，刷板右侧板面设有刷毛，吸附池中设有吸附碳棒，吸附碳棒底部设有固定套，污水池右下端设有排水管，排水管上设有节流阀，节流阀右侧设有固定板槽，固定板槽上设有活动过滤板。
2.根据权利要求1所述的一种移动式石油化工污水处理装置，其特征在于，所述喷气口之间为等间距设置。
3.根据权利要求1所述的一种移动式石油化工污水处理装置，其特征在于，所述倾斜挡板左端高于右端，且倾斜挡板下端面设有陶瓷层。
4.根据权利要求1所述的一种移动式石油化工污水处理装置，其特征在于，所述倾斜挡板左端高于右端。
5.根据权利要求1所述的一种移动式石油化工污水处理装置，其特征在于，所述物料传输带的传输带为网状结构。
6.根据权利要求1所述的一种移动式石油化工污水处理装置，其特征在于，所述刷毛紧贴物料传输带左端。
7.根据权利要求1所述的一种移动式石油化工污水处理装置，其特征在于，所述吸附碳棒和固定套之间为间隙配合。
说明书
一种移动式石油化工污水处理装置
技术领域
本实用新型涉及石油化工技术领域，具体是一种移动式石油化工污水处理装置。
背景技术
随着油田注聚的深入，地层产出液水性变化较大，污水粘度增加，降低了油珠浮升速度，油珠颗粒变细小，乳化程度增高、难以聚并，悬浮物个体颗粒变细小，稳定性增强，沉降特性变差，在水中呈悬浮状态，难以分离，现有沉降罐仅仅靠重力作用实现有、水、悬浮物的分离，使出水达到过滤的条件是十分困难的，目前，针对石油化工污水处理，采用的是加药絮凝和吸附的办法，但是此方法需要用到不同设备，占地面积大，操作繁琐，同时由于污水和药剂形成了大量的絮凝，越到后期工作效率越低。
实用新型内容
本实用新型的目的在于提供一种移动式石油化工污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

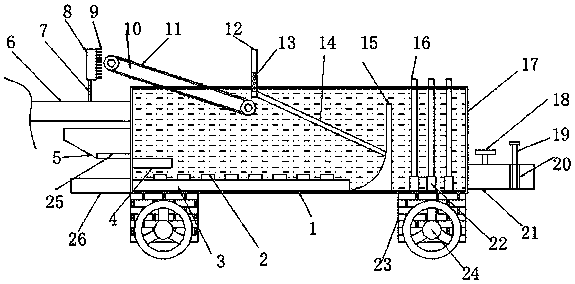

一种移动式石油化工污水处理装置，包括污水池、曝气管、喷气口、加药管、刷板、物料传输带、物料刮板、挡块、滤板、倾斜挡板、溢流板、吸附碳棒和支腿，所述污水池底部设有支腿，支腿上设有滚轮，污水池内部左下侧设有加药管，加药管下侧设有曝气管，曝气管上侧管壁设有若干个喷气口，污水池中设有溢流板，溢流板右侧设有吸附池，溢流板左侧倾斜挡板，倾斜挡板左上端设有挡块，挡块下端设有滤板，挡块左侧的污水池中设有物料传输带，物料传输带表面设有物料刮板，所述污水池左上侧设有污水输送管，污水输送管下侧设有絮状物收集槽，絮状物收集槽槽底设有筛选底板，絮状物收集槽下方设有废水收集槽，污水输送管上端设有支杆，支杆上端设有刷板，刷板右侧板面设有刷毛，吸附池中设有吸附碳棒，吸附碳棒底部设有固定套，污水池右下端设有排水管，排水管上设有节流阀，节流阀右侧设有固定板槽，固定板槽上设有活动过滤板。
作为本实用新型进一步的方案：所述喷气口之间为等间距设置。
作为本实用新型进一步的方案：所述溢流板的高度低于水面的高度。
作为本实用新型进一步的方案：所述倾斜挡板左端高于右端，且倾斜挡板下端面设有陶瓷层。
作为本实用新型进一步的方案：所述物料传输带的传输带为网状结构。
作为本实用新型进一步的方案：所述刷毛紧贴物料传输带左端。
作为本实用新型进一步的方案：所述吸附碳棒和固定套之间为间隙配合。
与现有技术相比，本实用新型的有益效果是：本实用新型在污水池底端设有支腿，支腿上设有滚轮，滚轮的作用是方便装置的搬运，污水池内部左下侧设有加药管，加药管的作用是聚集污水中的小颗粒物，加药管下侧设有曝气管，曝气管上侧管壁设有若干个等间距设置的喷气口，喷气口的一方面是起到将药液和污水混合搅拌的作用，另一方面是将药液和污水产生的絮状物带向水表，污水池中设有溢流板，溢流板左侧倾斜挡板，倾斜挡板左端高于右端，这样污水池上浮的絮状物在倾斜挡板的引导作用下就会聚集在污水池左侧水面，从而方便了絮状物的收集，倾斜挡板左上端设有挡块，挡块下端设有滤板，滤板的作用是阻挡絮状物穿过挡板，挡块左侧的污水池中设有物料传输带，物料传输带的传输带为网状结构，物料传输带表面设有物料刮板，物料传输带的作用是带动物料刮板转动，进而将污水中的絮状物带出，从而避免絮状物在污水池中积累，进而保证了装置的工作的稳定性，污水池右下端设有排水管，排水管上设有节流阀，节流阀右侧设有固定板槽，固定板槽上设有活动过滤板，这种将节流阀设置在活动过滤板左侧的好处是，在更换过滤板时，只需旋紧节流阀进行更换即可，从而避免将污水池中的污水抽干，操作简单、方便。
