申请日2015.08.26
公开(公告)日2016.02.03
IPC分类号C02F9/14
摘要

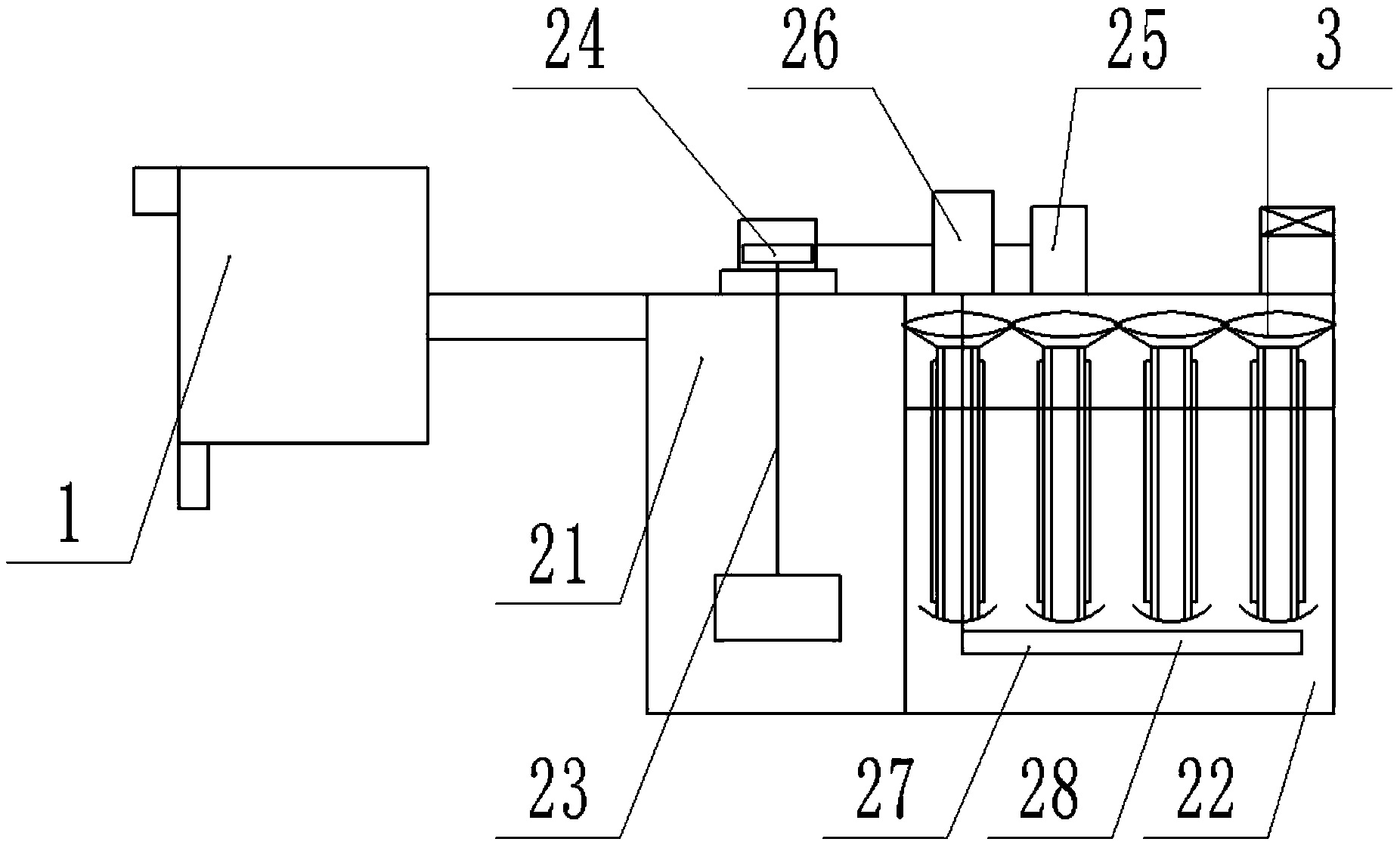

本实用新型公开了一种污水处理用生物反应池，包括沉淀池、曝气池和升温装置，所述沉淀池连接有曝气池，曝气池包括厌氧反应池、好氧池和空气压缩装置;所述厌氧反应池内设置有搅拌器，搅拌器包括搅拌轴和设置于搅拌轴下部的搅拌叶轮，搅拌轴通过轴承旋转安装于厌氧反应池的顶部，搅拌轴的上端伸出厌氧反应池，搅拌轴伸出厌氧反应池的部分上安装有驱动叶轮;所述升温装置阵列设于好氧池内，升温装置包括凸透镜、支架、保温层、进光筒和升温板，所述进光筒为圆柱形，进光筒内部为中空结构;本实用新型反应效果好，有效促进生化反应的进行，解决了传统曝气池在低温条件下反应速度慢，污水处理效率低的问题。
权利要求书
1.一种污水处理用生物反应池，包括沉淀池、曝气池和升温装置，其特征在于，所述沉淀池连接有曝气池，曝气池包括厌氧反应池、好氧池和空气压缩装置;所述厌氧反应池内设置有搅拌器，搅拌器包括搅拌轴和设置于搅拌轴下部的搅拌叶轮，搅拌轴通过轴承旋转安装于厌氧反应池的顶部，搅拌轴的上端伸出厌氧反应池，搅拌轴伸出厌氧反应池的部分上安装有驱动叶轮;空气压缩装置包括空气压缩机，空气压缩机的出气口通过管道连接空气储罐，空气储罐的出气口通过管路分别连接厌氧反应池顶部和曝气器，空气储罐连接厌氧反应池顶部的管路的出风口正对驱动叶轮;所述好氧池内设置有填料层，填料层附着生物膜，填料层的下方设置有曝气器;所述升温装置阵列设于好氧池内，升温装置包括凸透镜、支架、保温层、进光筒和升温板，所述进光筒为圆柱形，进光筒内部为中空结构;所述支架位于进光筒的上方，凸透镜位于支架上，凸透镜的直径大于进光筒的直径，凸透镜中心位于进光筒的中心轴线上;所述进光筒内壁设有一层反光镜，反光镜为圆筒形，保温层包裹在进光筒的外表面，升温板位于进光筒的底部。
2.根据权利要求1所述的污水处理用生物反应池，其特征在于，所述好氧池的顶部设置有通风口。
3.根据权利要求1所述的污水处理用生物反应池，其特征在于，所述进光筒采用防爆玻璃材料。
4.根据权利要求1所述的污水处理用生物反应池，其特征在于，所述升温板为半圆球形。
说明书
一种污水处理用生物反应池
技术领域
本实用新型涉及一种污水处理装置，具体是一种污水处理用生物反应池。
背景技术
现代工业中污水的处理是关键的步骤，对环境的保护至关重要。尤其是在造纸、印染、化工等领域，每天都会产生大量废水，这些废水若不经处理排放，对环境的破坏是非常严重的。目前主要采用物理、生物、及化学的方法对工业废水和生活污水进行处理以分离水中的固体污染物并降低水中的有机污染物和富营养物(主要为氮、磷化合物)，从而减轻污水对环境的污染。目前，污水处理主要包括预处理系统、生化处理系统和泥水过滤系统三大系统。在大部分的生化处理池中，都配置了推流器用来保持池中污水保持流动状态，促进生化反应的进行。但推流器在污水中极易被腐蚀，使处理效率降低，增加污水处理成本，而且通常生物处理污水在温度较低的条件下，反应速度慢，污水处理效率低的。
实用新型内容
本实用新型的目的在于提供一种污水处理用生物反应池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水处理用生物反应池，包括沉淀池、曝气池和升温装置，所述沉淀池连接有曝气池，曝气池包括厌氧反应池、好氧池和空气压缩装置;所述厌氧反应池内设置有搅拌器，搅拌器包括搅拌轴和设置于搅拌轴下部的搅拌叶轮，搅拌轴通过轴承旋转安装于厌氧反应池的顶部，搅拌轴的上端伸出厌氧反应池，搅拌轴伸出厌氧反应池的部分上安装有驱动叶轮;空气压缩装置包括空气压缩机，空气压缩机的出气口通过管道连接空气储罐，空气储罐的出气口通过管路分别连接厌氧反应池顶部和曝气器，空气储罐连接厌氧反应池顶部的管路的出风口正对驱动叶轮;所述好氧池内设置有填料层，填料层附着生物膜，填料层的下方设置有曝气器;所述升温装置阵列设于好氧池内，升温装置包括凸透镜、支架、保温层、进光筒和升温板，所述进光筒为圆柱形，进光筒内部为中空结构;所述支架位于进光筒的上方，凸透镜位于支架上，凸透镜的直径大于进光筒的直径，凸透镜中心位于进光筒的中心轴线上;所述进光筒内壁设有一层反光镜，反光镜为圆筒形，保温层包裹在进光筒的外表面，升温板位于进光筒的底部。
进一步的，所述好氧池的顶部设置有通风口。
进一步的，所述进光筒采用防爆玻璃材料。
进一步的，所述升温板为半圆球形。
与现有技术相比，本实用新型通过空气压缩装置将空气压缩充入空气储罐，空气储罐内流出的压缩空气推动搅拌器旋转、对好氧池进行曝气，结构简单合理，有效实现厌氧反应池的搅拌和好氧池的曝气;太阳光会通过凸透镜将光线聚集到进光筒内的反光镜上，反光镜经过反射会将光反射到升温板上，升温板吸收光变热，加热周围的污水，同时由于凸透镜将光线聚集到进光筒内，所以凸透镜的下部没有光线，对污水没有加热，这样就造成底部的污水热，顶部的污水温度低，这样会形成对流，促进污水流动，节约了推流器，反应效果好，有效促进生化反应的进行，解决了传统曝气池在低温条件下反应速度慢，污水处理效率低的问题。
