申请日2015.10.19
公开(公告)日2016.03.23
IPC分类号B01D53/78
摘要
本实用新型公开了一种污水站废气治理系统包括废气收集系统、废气传送系统、废气处理系统、尾气处理系统和监控系统;其中，所述废气收集系统、废气传送系统、废气处理系统和尾气处理系统依次连通，所述监控系统分别与废气收集系统、废气传送系统、废气处理系统和尾气处理系统的控制端相连接。本实用新型能够有效去除污水厂所排废气的中的有害有味气体，并实现污水处理厂的自动化管理。
权利要求书
1.一种污水站废气治理系统，其特征在于，包括废气收集系统、废气传送系统、废气处理系统、尾气处理系统和监控系统;
所述废气处理系统，包括加药系统、洗涤塔、废液环流系统和废液排放池;其中，所述加药系统的输药管道连接至洗涤塔上部的加药管口，加药系统的控制端连接至监控系统;所述洗涤塔下部设置有曝气板，洗涤塔中部设有填料层，顶部设置有脱水网;所述废液环流系统位于洗涤塔底部，废液环流系统的环流排放口连接至洗涤塔上部的环流进液口，废液环流系统的废液排放口连接废液排放池;
所述尾气处理系统，包括尾气收集箱、尾气检测装置、尾气回流装置和排放塔;其中，所述尾气收集箱的尾气进气口与洗涤塔顶部的废气排放口相连通;所述尾气检测装置安装在尾气收集箱的尾气进气口管路上，所述尾气检测装置的检测信号输出端连接至监控系统;所述尾气回流装置位于尾气收集箱的回流出口处，尾气回流装置的排气口连接至洗涤塔底部的尾气回流口;所述尾气收集箱的尾气排放口与排放塔底部的尾气入口连通;
其中，所述废气收集系统、废气传送系统、废气处理系统和尾气处理系统依次连通，所述监控系统分别与废气收集系统、废气传送系统、废气处理系统和尾气处理系统的控制端相连接。
2.根据权利要求1所述的一种污水站废气治理系统，其特征在于，所述废气收集系统包括废气收集箱和废气检测装置;
其中，废气收集箱底部设有废气进气口，所述废气进气口连接外部废气风管，废气收集箱顶部设置有废气排气口，所述废气排气口连接至废气传送系统，所述废气检测装置排气口处，废气检测装置信号发送端连接至监控系统。
3.根据权利要求2所述的一种污水站废气治理系统，其特征在于，所述废气检测装置采用气体流量计和传感器。
4.根据权利要求1所述的一种污水站废气治理系统，其特征在于，所述废气传送系统，包括变频器和风机;
其中，所述变频器输入端连接监控系统，变频器输出端连接至风机的控制端，所述风机进气口连接废气排气口，风机排气口连接至废气处理系统。
5.根据权利要求1所述的一种污水站废气治理系统，其特征在于，所述废液环流系统包括废液检测装置和废液环流泵;
其中，所述废液检测装置的检测信号输出端连接至监控系统，所述废液环流泵的排水口连通洗涤塔顶部的反应液环流口，废液环流泵的控制端连接监控系统。
6.根据权利要求5所述的一种污水站废气治理系统，其特征在于，所述废液检测装置采用传感器。
7.根据权利要求1所述的一种污水站废气治理系统，其特征在于，所述加药管口处设置有喷淋管道，喷淋管道上分布有雾化喷淋头。
8.根据权利要求1所述的一种污水站废气治理系统，其特征在于，所述曝气板上设置有均匀分布的曝气孔。
9.根据权利要求1所述的一种污水站废气治理系统，其特征在于，所述尾气检测装置采用传感器。
10.根据权利要求1所述的一种污水站废气治理系统，其特征在于，所述尾气回流装置采用风机。
说明书
一种污水站废气治理系统
技术领域
本实用新型涉及废气处理装置领域，尤其涉及一种污水站废气处理系统。
背景技术
跟着后工业时代的降临，大家对废气处理尤其是工业废气处理设备和技术越来越专业化和老练。在污水处理过程中会产生大量的有害并伴有臭味的气体，影响着周围的生态环境。但对污水处理站这种环保工程运转中发生的废气，还没有固定化的办法呈现。首要原因是差异于相对安稳的工业废气处理，水处理厂所发生的废气排放随时刻改动动摇较大，且排放污染物成分杂乱多变。尤其是生物法水处理工程比如活性污泥法，生物膜法等厌氧好氧气的生物处理办法，能够改动生物数量和代谢活性的要素许多。其排放的废气不管从质和量上，都呈现出杂乱的改动。
金属处理的厂房污水站中，金属表面处理包括表面处理的前清理、电镀、钝化膜保护、机械加工及涂料覆盖主要以电镀为主，而在电镀过程中加入了氨水，使得金属处理的厂房所排放的污水中氨氮浓度高、碳氮比失调，而原有污水处理系统处理氨氮无法达标，另外喷漆污水的排放不稳定且化学需氧量(COD)较高并含有油性物质。因此，这类污水站的废气中主要由氨、硫化物、甲硫醇和甲硫醚等恶臭气体组成。
实用新型内容
为了克服现有技术方法的不足，本实用新型的目的在于提出一种污水站废气治理系统，能够有效去除污水厂所排废气的中的有害有味气体，并实现污水处理厂的自动化管理。
为实现以上目的，本实用新型采用技术方案是：

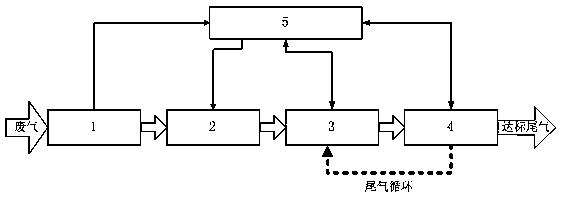

一种污水站废气治理系统，包括废气收集系统、废气传送系统、废气处理系统、尾气处理系统和监控系统。
所述废气处理系统，包括加药系统、洗涤塔、废液环流系统和废液排放池;其中，所述加药系统的输药管道连接至洗涤塔上部的加药管口，加药系统的控制端连接至监控系统;所述洗涤塔下部设置有曝气板，洗涤塔中部设有填料层，顶部设置有脱水网;所述废液环流系统位于洗涤塔底部，废液环流系统的环流排放口连接至洗涤塔上部的环流进液口，废液环流系统的废液排放口连接废液排放池。
所述尾气处理系统，包括尾气收集箱、尾气检测装置、尾气回流装置和排放塔;其中，所述尾气收集箱的尾气进气口与洗涤塔顶部的废气排放口相连通;所述尾气检测装置安装在尾气收集箱的尾气进气口管路上，所述尾气检测装置的检测信号输出端连接至监控系统;所述尾气回流装置位于尾气收集箱的回流出口处，尾气回流装置的排气口连接至洗涤塔底部的尾气回流口;所述尾气收集箱的尾气排放口与排放塔底部的尾气入口连通。
其中，所述废气收集系统、废气传送系统、废气处理系统和尾气处理系统依次连通，所述监控系统分别与废气收集系统、废气传送系统、废气处理系统和尾气处理系统的控制端相连接。
进一步的是，所述废气收集系统包括废气收集箱和废气检测装置。
其中，废气收集箱底部设有废气进气口，所述废气进气口连接外部废气风管，废气收集箱顶部设置有废气排气口，所述废气排气口连接至废气传送系统，所述废气检测装置排气口处，废气检测装置信号发送端连接至监控系统。
进一步的是，所述废气检测装置采用气体流量计和传感器。利用气体流量计检测废气收集箱中气体容量，以供监控系统判断是否开启废气处理系统;传感器可为氨传感器、硫化物传感器、甲硫醇传感器和甲硫醚传感器等，以测定废气中给中物质的含量，从而控制加药系统的加药量。
进一步的是，所述废气传送系统，包括变频器和风机。利用表变频器控制风机，使风机可控，从而控制风机风量。
其中，所述变频器输入端连接监控系统，变频器输出端连接至风机的控制端，所述风机进气口连接废气排气口，风机排气口连接至废气处理系统。
进一步的是，所述废液环流系统包括废液检测装置和废液环流泵。
其中，所述废液检测装置的检测信号输出端连接至监控系统，所述废液环流泵的排水口连通洗涤塔顶部的反应液环流口，废液环流泵的控制端连接监控系统。
进一步的是，所述废液检测装置采用传感器，传感器为氢氧化钠传感器等，利用传感器检测剩余反应液浓度，从而判断是否需要再次利用，避免浪费反应液。
进一步的是，所述加药管口处设置有喷淋管道，喷淋管道上分布有雾化喷淋头，使反应液均匀分布于装置界截面内，使反应液和废气能够充分接触，通过填料层达到加湿、洗脱的目的。
进一步的是，所述曝气板上设置有均匀分布的曝气孔，使废气分散，以和反应液实现充分接触。
进一步的是，所述尾气检测装置采用传感器。传感器可为氨传感器、硫化物传感器、甲硫醇传感器和甲硫醚传感器等，以测定尾气中给中各个物质的含量，从而判断尾气是否达标，若不达标需返回洗涤塔重新处理。
进一步的是，所述尾气回流装置采用风机，将不达标尾气抽入洗涤塔。
采用本技术方案的有益效果：
本实用新型所提出一种污水站废气治理系统，能够有效去除污水厂所排废气的中的有害有味气体;通过废液环流系统中的废液检测装置检测剩余反应液中的药物含量，经监控系统判断，从而控制废液环流泵循环未反应充分的反应液，以实现反应液的充分反应，节约药物成本，减少浪费;尾气处理系统检测洗涤塔中所排的尾气是否达标，并让未达标的尾气重新返回洗涤塔进行再处理，实现所排尾气达到排放标准，减少对周边环境的污染;通过监控系统实现污水处理厂的自动化管理，不仅实现系统的精确性，还能够减少人力物力。
