申请日2017.01.06
公开(公告)日2017.08.08
IPC分类号C02F1/36; C02F1/78; C02F101/30
摘要
本实用新型提出了一种有机废水超声催化处理装置，包括主体、主通道，所述主体下部设有沉降区，所述主通道侧壁上贯穿均布有四个隔板，所述隔板将所述主体分隔为四个独立的废水区，相邻三个所述隔板上部设有多个溢流孔，所述隔板中段设有套层，所述套层被所述隔板贯穿分为两个腔室，所述套层侧壁上密布有布气孔，所述主通道顶端对应于每个所述废水区均设有进气孔，所述进气孔通过气管与相应所述腔室相连通，所述主通道下部侧壁上对应于每个所述废水区均设有超声波发生器，本实用新型可对废水进行多级分段处理，通过不同的超声调节和药剂投放，配合臭氧曝气，大大提高了对有机废水的处理效果，工艺简单，结构新颖，有良好的经济和社会效益。
权利要求书

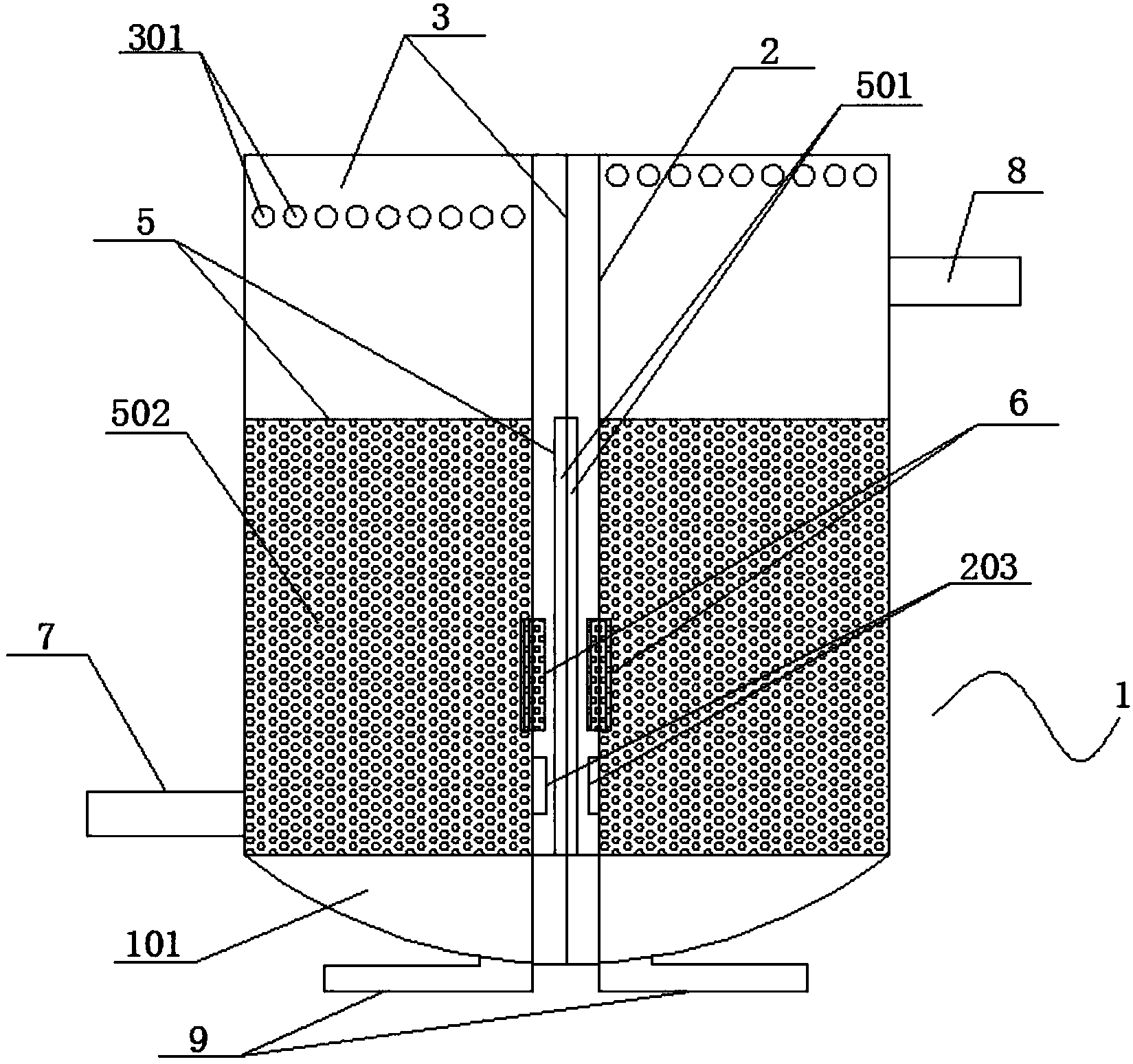

1.一种有机废水超声催化处理装置，其特征在于：包括主体(1)、主通道(2)，所述主通道(2)设于所述主体(1)内中央处，所述主通道(2)侧壁上贯穿均布有四个隔板(3)，所述隔板(3)将所述主体(1)分隔为四个独立的废水区(4)，相邻三个所述隔板(3)上部均设有多个溢流孔(301)，所述隔板(3)中段设有套层(5)，所述套层(5)被所述隔板(3)贯穿分为两个腔室(501)，所述套层(5)侧壁上密布有布气孔(502)，所述主通道(2)顶端对应于每个所述废水区(4)均设有进气孔(201)，所述进气孔(201)通过气管与相应所述腔室(501)相连通，所述主通道(2)下部侧壁上对应于每个所述废水区(4)均设有超声波发生器(6)，未设置溢流孔(301)的所述隔板(3)两侧的废水区(4)，其中一个废水区(4)下部连通设有废水进管(7)，另一个废水区(4)上部连通设有废水出管(8)。
2.根据权利要求1所述的有机废水超声催化处理装置，其特征在于：沿所述废水进管(7)处360°环绕至废水出管(8)的方向上，所述隔板(3)上溢流孔(301)的高度逐渐升高。
3.根据权利要求1所述的有机废水超声催化处理装置，其特征在于：所述主通道(2)为空心环状体。
4.根据权利要求1所述的有机废水超声催化处理装置，其特征在于：所述主体(1)内底部设有沉降区(101)，所述沉降区(101)为下凸的弧形状，所述沉降区(101)底端对应于每个所述废水区(4)均设有排污管(9)。
5.根据权利要求1所述的有机废水超声催化处理装置，其特征在于：所述主通道(2)顶端对应于每个所述废水区(4)均设有投药口(202)，所述主通道(2)下部侧壁对应于每个所述废水区(4)均设有出药口(203)。
说明书
一种有机废水超声催化处理装置
技术领域
本实用新型涉及废水处理技术领域，具体涉及一种有机废水超声催化处理装置。
背景技术
随着国家对环境政策的收紧，水污染问题日益受到人们的关注。随着污水处理标准的不断提高，对污水处理效果和效率都提出了更高的要求。原有的污水处理工艺和污水处理设备渐渐无法满足污水处理要求。对于运用生物处理法进行污水处理的企业，若仅采用现有技术，设备投入和运行费用都很昂贵，严重影响了企业经济效益。超声降解水中有机污染物的研究始于20世纪90年代，超声波技术具有高效、少污染甚至无二次污染的特点，是一项新型水处理技术。超声技术集高级氧化、热解、超临界氧化等效应于一体，降解速度快、能将水中有机污染物转变成二氧化碳、水、无机离子或比未处理有机物毒性小易降解的物质，在处理难生物降解有机污染物方面具有显著优势。超声波可以产生具有强氧化性的自由基，有助于废水中有机物的降解，减少废水处理所需化学药品的添加量，降低废水处理成本。另外，超声波可以破碎废水中残留的细菌，消除废水处理后续污泥的异味，废水污泥中细菌的破碎可以明显降低后续污泥的含水量，提高污泥的燃烧值，有助于污泥的焚烧处理。现有超声废水处理技术，多将超声发生器设置于生物处理设施上，导致超声波无法辐照所有废水。超声辐照面积的增加，也导致超声声强的降低，严重影响了超声作用效率。同时，增大了超声废水处理的能耗，增大固定资产投入，并超声处理效果不佳。
实用新型内容
针对上述存在的问题，本实用新型提出了一种有机废水超声催化处理装置，可对废水进行多级分段处理，通过不同的超声调节和药剂投放，配合臭氧曝气，大大提高了对有机废水的处理效果，工艺简单，结构新颖，有良好的经济和社会效益。
为了实现上述的目的，本实用新型采用以下的技术方案：
一种有机废水超声催化处理装置，包括主体、主通道，所述主体下部设有沉降区，所述主通道设于所述主体内中央处，所述主通道侧壁上贯穿均布有四个隔板，所述隔板将所述主体分隔为四个独立的废水区，相邻三个所述隔板上部均设有多个溢流孔，所述隔板中段设有套层，所述套层被所述隔板贯穿分为两个腔室，所述套层侧壁上密布有布气孔，所述主通道顶端对应于每个所述废水区均设有进气孔，所述进气孔通过气管与相应所述腔室相连通，所述主通道下部侧壁上对应于每个所述废水区均设有超声波发生器，未设置溢流孔的所述隔板两侧的废水区，其中一个废水区下部连通设有废水进管，另一个废水区上部连通设有废水出管。
优选的，沿所述废水进管处360°环绕至废水出管的方向上，所述隔板上溢流孔的高度逐渐升高。
优选的，所述主通道为空心环状体，所述沉降区为下凸的弧形状。
优选的，所述主通道顶端对应于每个所述废水区均设有投药口，所述主通道下部侧壁对应于每个所述废水区均设有出药口。
优选的，所述沉降区底端对应于每个所述废水区均设有排污管。
由于采用上述的技术方案，本实用新型的有益效果是：本实用新型可对有机废水进行多级分段处理，即有机废水可经历四个废水区的连续处理，通过不同的超声调节和药剂投放，配合臭氧曝气，大大提高了对有机废水的处理效果，期间，通过套层进行臭氧曝气大大增大了曝气面积，增强了臭氧与废水间的接触力度，显著提高了对有机废水的处理能力，另外，本实用新型工艺简单，结构新颖，有良好的经济和社会效益。
