申请日2017.01.06
公开(公告)日2017.08.08
IPC分类号C02F1/461; C02F101/30
摘要
本实用新型提供一种有机废水催化降解装置，包括电解槽本体、凹型槽、电解板，所述的电解槽本体为“匚”形结构，并且在电解槽本体的侧边位置竖向贯穿设置有相互对称的凹型槽，所述凹型槽的顶部两侧部位通过扭力弹簧设置有滑辊，所述的凹型槽顶部的电解槽本体侧边贯穿设置有螺栓孔，并且在螺栓孔内贯穿设置有锁紧螺栓，锁紧螺栓的一端突出电解槽本体侧边外侧，所述的凹型槽之间嵌入设置有电解板，并且电解板为框架结构，在电解板框架结构的中间均匀设置有镂孔。通过装置上设计的凹型槽与电解板相互配合使用，在通入有机废水时，能够实现电解过程中的稳定性，同时，还能实现便携拆卸，可在实际的使用中被进一步推广。
权利要求书
1.一种有机废水催化降解装置，包括电解槽本体、凹型槽、电解板，其特征在于，所述的电解槽本体为“匚”形结构，并且在电解槽本体的侧边位置竖向贯穿设置有相互对称的凹型槽，所述凹型槽的顶部两侧部位通过扭力弹簧设置有滑辊，所述的凹型槽顶部的电解槽本体侧边贯穿设置有螺栓孔，并且在螺栓孔内贯穿设置有锁紧螺栓，锁紧螺栓的一端突出电解槽本体侧边外侧，所述的凹型槽之间嵌入设置有电解板，并且电解板为框架结构，在电解板框架结构的中间均匀设置有镂孔。
2.如权利要求1所述的有机废水催化降解装置，其特征在于，所述的滑辊对称设置，并且在扭力弹簧的顶部两端贯穿连接。
3.如权利要求2所述的有机废水催化降解装置，其特征在于，所述的凹型槽的内侧边设置有防滑垫层。
4.如权利要求1所述的有机废水催化降解装置，其特征在于，所述的电解板的侧边设置有刻度标示。
5.如权利要求1所述的有机废水催化降解装置，其特征在于，所述的电解槽本体底部也设置有凹型槽，并与电解板厚度相适配。
说明书
一种有机废水催化降解装置
技术领域
本实用新型涉及废水降解装置领域，具体涉及一种有机废水催化降解装置。
背景技术
随着现在社会经济的不断发展，人们的生活水平也在不断提升，对于生活品质的追求也越来越高。
特别是在现在的生活中，由于各种的产品使用越来越多，为了满足生产以及生活的需要，更多的商品淘汰率也随之增加，使得对于商品的生产加工尤为重要。
在现在的生产中，由于大多数的产品在生产加工时，会导致废气废水的产生，特别是废水，如果不进行及时的处理，会对环境造成极大的污染，有机废水在降解时，采用电解法，电解时为了提升电解效率会采用电解板以便更大接触废水，提升处理效率，但这种处理方法在处理时，废水的水流过大会对电解板造成伤害，再者普通的电解板为焊接，但这种不便于电解板的清洗，造成不必要的浪费。
实用新型内容
针对现有技术的不足，本实用新型提供了一种有机废水催化降解装置，能够实现对于电解板的稳定夹持，同时便于拆卸操作。
为实现以上目的，本实用新型通过以下技术方案予以实现：

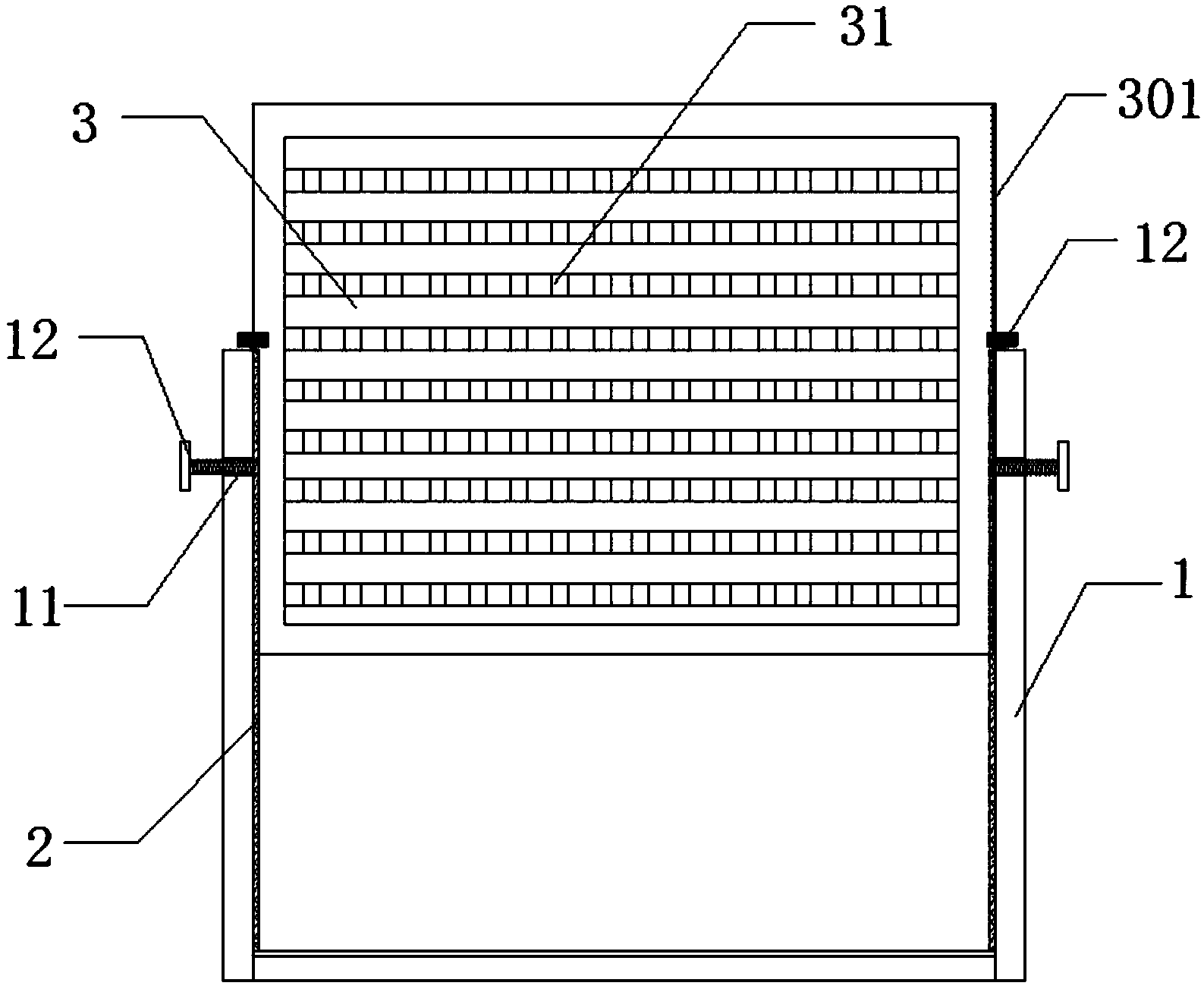

一种有机废水催化降解装置，包括电解槽本体、凹型槽、电解板，所述的电解槽本体为“匚”形结构，并且在电解槽本体的侧边位置竖向贯穿设置有相互对称的凹型槽，所述凹型槽的顶部两侧部位通过扭力弹簧设置有滑辊，所述的凹型槽顶部的电解槽本体侧边贯穿设置有螺栓孔，并且在螺栓孔内贯穿设置有锁紧螺栓，锁紧螺栓的一端突出电解槽本体侧边外侧，所述的凹型槽之间嵌入设置有电解板，并且电解板为框架结构，在电解板框架结构的中间均匀设置有镂孔。
优选地，所述的滑辊对称设置，并且在扭力弹簧的顶部两端贯穿连接。
优选地，所述的凹型槽的内侧边设置有防滑垫层。
优选地，所述的电解板的的侧边设置有刻度标示。
优选地，所述的电解槽本体底部也设置有凹型槽，并与电解板厚度相适配。
本实用新型提供了一种有机废水催化降解装置，通过装置上凹型槽之间嵌入设置有电解板，使用时，先将电解板通过两个滑辊之间的间隙插入到凹型槽，在两个滑辊之间形成夹持，达到稳定的作用，同时当电解板达到电解槽本体底部位置时，再通过侧边贯穿设置的锁紧螺栓进行固定，并且电解板为框架结构，在电解板框架结构的中间均匀设置有镂孔，操作时，将待处理的污水通入在电解槽本体，在通电的状况下，实现对废水的电解处理，即便水流流速过大，也能实现装置稳定夹持在凹型槽之间，同时便于拆卸清洗。
