申请日2017.01.06
公开(公告)日2017.07.25
IPC分类号C02F9/14
摘要
本实用新型垃圾处理技术领域，具体是指一种自然能源生活垃圾填埋场渗沥液处理装置。包括过滤装置、厌氧生物滤池以及曝气生物滤池，所述的过滤装置出口与厌氧生物滤池上部的厌氧生物滤池进口连通，厌氧生物滤池下部设有厌氧生物滤池出口，厌氧生物滤池出口通过管道与曝气生物滤池上部的曝气生物滤池进口连通，管道上设置有水泵，曝气生物滤池下部设有出口。本实用新型解决了渗沥液处理的问题。
权利要求书

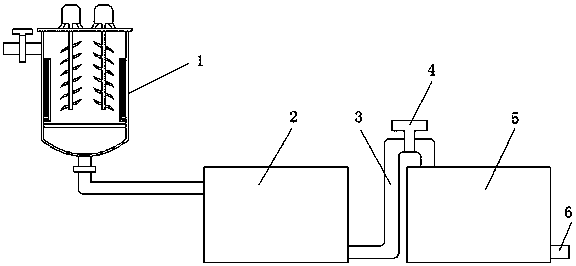

1.一种自然能源生活垃圾填埋场渗滤液处理装置，其特征在于：包括过滤装置(1)、厌氧生物滤池(2)以及曝气生物滤池(5)，所述的过滤装置(1)出口与厌氧生物滤池(2)上部的厌氧生物滤池进口连通，厌氧生物滤池(2)下部设有厌氧生物滤池出口，厌氧生物滤池出口通过管道(3)与曝气生物滤池(5)上部的曝气生物滤池进口连通，管道(3)上设置有水泵(4)，曝气生物滤池(5)下部设有出口(6)。
2.根据权利要求1所述的自然能源生活垃圾填埋场渗沥液处理装置，其特征在于：所述的过滤装置(1)包括过滤罐(17)，过滤罐(17)顶部设有盖体，过滤罐(17)上部侧面与渗沥液进口管(11)连通，渗沥液进口管(11)上设置有阀门(12)，过滤罐(17)内设置有搅拌装置，过滤罐(17)内部设置有可把过滤罐分为上下两部分部分的过滤膜(16)，过滤罐(17)底部设有排水口(19)。
3.根据权利要求2所述的自然能源生活垃圾填埋场渗沥液处理装置，其特征在于：所述的搅拌装置包括设置在过滤罐(17)内的两根搅拌轴(14)，搅拌轴(14)上设置有搅拌叶片(15)，搅拌轴(14)顶部与设置在盖体上的搅拌电机(13)连接。
4.根据权利要求3所述的自然能源生活垃圾填埋场渗沥液处理装置，其特征在于：所述的过滤罐(17)内侧壁设有加热装置(18)。
5.根据权利要求3或4所述的自然能源生活垃圾填埋场渗沥液处理装置，其特征在于：所述的两根搅拌轴(14)旋转方向对向设置。
说明书
自然能源生活垃圾填埋场渗沥液处理装置
技术领域
本实用新型垃圾处理技术领域，具体是指一种自然能源生活垃圾填埋场渗沥液处理装置。
背景技术
渗沥液(又称渗滤液)是在城市固体废物填埋的过程中，由于压实和微生物的作用，垃圾中所含的污染物将随水分溶出，并与降雨、径流的等一起形成。渗沥液是垃圾填埋过程中产生的二次污染，可使地面水体缺氧、水质恶化、富营养化，威胁饮用水和工农业用水水源，使地下水丧失利用价值，有机污染物进入食物链将直接威胁人类健康。垃圾渗滤液中CODcr、BOD5浓度最高值可达数千至几万，和城市污水相比，浓度高得多，所以渗滤液不经过严格的处理、处置是不可以直接排入城市污水处理管道的。
实用新型内容
本实用新型要解决渗沥液处理的问题，提供一种自然能源生活垃圾填埋场渗沥液处理装置。
为解决上述技术问题，本实用新型采取以下技术方案：一种自然能源生活垃圾填埋场渗沥液处理装置，包括过滤装置、厌氧生物滤池以及曝气生物滤池，所述的过滤装置出口与厌氧生物滤池上部的厌氧生物滤池进口连通，厌氧生物滤池下部设有厌氧生物滤池出口，厌氧生物滤池出口通过管道与曝气生物滤池上部的曝气生物滤池进口连通，管道上设置有水泵，曝气生物滤池下部设有出口。
进一步的，过滤装置包括过滤罐，过滤罐顶部设有盖体，过滤罐上部侧面与渗沥液进口管连通，渗沥液进口管上设置有阀门，过滤罐内设置有搅拌装置，过滤罐内部设置有可把过滤罐分为上下两部分部分的过滤膜，过滤罐底部设有排水口。
进一步的，搅拌装置包括设置在过滤罐内的两根搅拌轴，搅拌轴上设置有搅拌叶片，搅拌轴顶部与设置在盖体上的搅拌电机连接。
进一步的，过滤罐内侧壁设有加热装置。
进一步的，两根搅拌轴旋转方向对向设置。
与现有技术相比，本实用新型选用厌氧生物滤池(IAF)和曝气生物滤池(IBAF)相结合作为生物处理工艺，厌氧生物滤池利用厌氧微生物的水解、发酵、酸化作用，大量降低COD，提高污水的B/C值，通过反硝化菌实现脱氮，还可降低污水处理的成本;厌氧生物滤池的出水进入曝气生物滤池进行好氧处理，通过好氧菌使有机物转变为二氧化碳和水，氨氮转变为硝酸根和亚硝酸根，微量重金属离子与微生物螯合而得以去除。
过滤装置把悬浮物和固体颗粒等杂质留在过滤筒内，搅拌装置以及加热装置可以加速粘稠的渗沥液过滤。
