申请日2017.01.06
公开(公告)日2017.08.04
IPC分类号C02F9/12
摘要
本实用新型涉及一种生产不锈钢长纤维用污水过滤装置，包括一级过滤箱，所述一级过滤箱左侧上端与进水口通过焊接固定连接，所述一级过滤箱上端设有电动机，所述电动机的输出轴与旋转轴通过焊接固定连接，所述旋转轴圆周上与旋转叶片通过焊接固定连接，所述旋转叶片末端设有磁铁，所述一级过滤箱右侧下端与第一出水口通过焊接固定连接，所述第一出水口末端与吸水泵连接，所述吸水泵另一端与连接管通过焊接固定连接，所述连接管的另一端与二级过滤箱的上端通过焊接固定连接，所述二级过滤箱右侧下端与第二出水口通过焊接固定连接;本实用新型通过磁铁和三级过滤网的过滤，实现了对不锈钢长纤维生产污水的过滤，防止了污水排放到大自然中。
权利要求书
1.一种生产不锈钢长纤维用污水过滤装置，包括一级过滤箱，其特征在于，所述一级过滤箱左侧上端与进水口通过焊接固定连接，所述一级过滤箱上端设有电动机，所述电动机的输出轴与旋转轴通过焊接固定连接，所述旋转轴圆周上与旋转叶片通过焊接固定连接，所述旋转叶片末端设有磁铁，所述一级过滤箱右侧下端与第一出水口通过焊接固定连接，所述第一出水口末端与吸水泵连接，所述吸水泵另一端与连接管通过焊接固定连接，所述连接管的另一端与二级过滤箱的上端通过焊接固定连接，所述二级过滤箱内部上侧与第一过滤网通过胶体固定连接，箱体内部所述第一过滤网下端与第二过滤网通过胶体固定连接，所述箱体内部所述第二过滤网下端与第三过滤网通过胶体固定连接，所述二级过滤箱右侧下端与第二出水口通过焊接固定连接。
2.根据权利要求1所述的生产不锈钢长纤维用污水过滤装置，其特征在于，所述一级过滤箱上端与电动机固定架通过螺栓固定连接，所述电动机固定架内部固定有所述电动机。
3.根据权利要求1所述的生产不锈钢长纤维用污水过滤装置，其特征在于，所述第一出水口上设有第一控制阀，所述第二出水口上设有第二控制阀。
4.根据权利要求1所述的生产不锈钢长纤维用污水过滤装置，其特征在于，所述第一过滤网上的网孔比第二过滤网上的网孔直径大，所述第二过滤网上的网孔比所述第三过滤网上的网孔直径大。
5.根据权利要求1所述的生产不锈钢长纤维用污水过滤装置，其特征在于，所述旋转叶片与所述磁铁各设有8个。
说明书
一种生产不锈钢长纤维用污水过滤装置
技术领域
本实用新型属于污水过滤设备领域，尤其涉及一种生产不锈钢长纤维用污水过滤装置。
背景技术
不锈钢纤维(Stainless steel fiber)一种新型的工业材料，不仅具有高导电、高导热、高强度、耐高温、耐腐蚀等性能，还具有化纤、合成纤维的特性;目前广泛应用于石油、化工、化纤、电子、纺织、军事、航空、高分子材料、环境保护等工业领域;不锈钢纤维一般是指以法国银菲316L钢号的不锈钢为基材，经复合组装，多次集束拉拔、退火、固溶处理等一套特殊工艺制成，每股有数千、数万根。不锈钢纤维表面积非常大，使其在内部结构、磁性、热阻和熔点等方面有着超常的性能。不锈钢纤维丝径可达1-2微米，延伸率大于1%，纤维强度可以达到1200-1800Mpa，甚至超过了材料本身的抗拉强度。
但在不锈钢长纤维生产过程中，生产污水的过滤是一个大问题，使用大型的污水处理设备会大大增大加工成本，现有的过滤设备过滤效果又不好，导致生产污水的清洁度差，排放出去会污染环境。
发明内容
本实用新型为解决公知技术中存在的技术问题而提供一种结构简单、安装使用方便、提高工作效率的一种生产不锈钢长纤维用污水过滤装置。

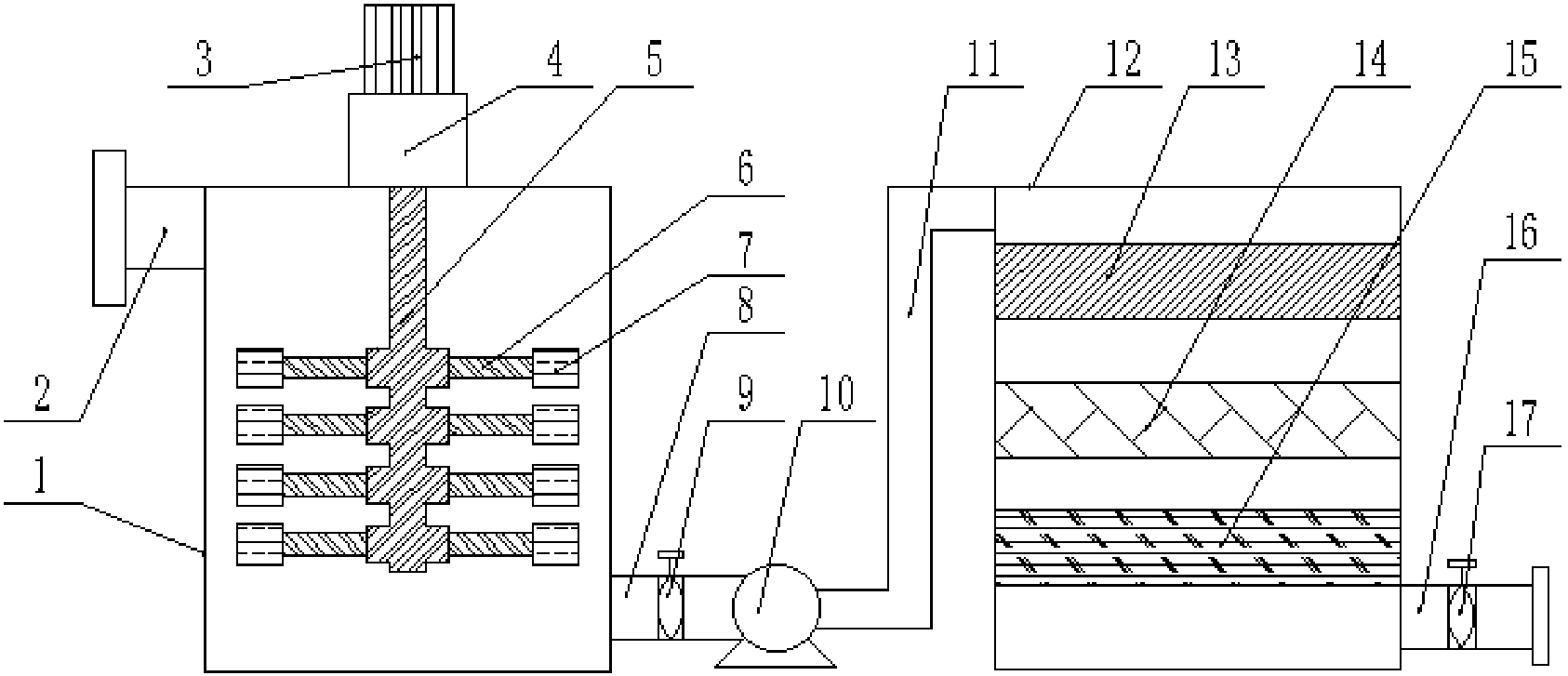

本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：一种生产不锈钢长纤维用污水过滤装置，包括一级过滤箱，所述一级过滤箱左侧上端与进水口通过焊接固定连接，所述一级过滤箱上端设有电动机，所述电动机的输出轴与旋转轴通过焊接固定连接，所述旋转轴圆周上与旋转叶片通过焊接固定连接，所述旋转叶片末端设有磁铁，所述一级过滤箱右侧下端与第一出水口通过焊接固定连接，所述第一出水口末端与吸水泵连接，所述吸水泵另一端与连接管通过焊接固定连接，所述连接管的另一端与二级过滤箱的上端通过焊接固定连接，所述二级过滤箱内部上侧与第一过滤网通过胶体固定连接，所述箱体内部所述第一过滤网下端与第二过滤网通过胶体固定连接，所述箱体内部所述第二过滤网下端与第三过滤网通过胶体固定连接，所述二级过滤箱右侧下端与第二出水口通过焊接固定连接。
进一步，所述一级过滤箱上端与电动机固定架通过螺栓固定连接，所述电动机固定架内部固定有所述电动机。
进一步，所述第一出水口上设有第一控制阀，所述第二出水口上设有第二控制阀。
进一步，所述第一过滤网上的网孔比第二过滤网上的网孔直径大，所述第二过滤网上的网孔比所述第三过滤网上的网孔直径大。
进一步，所述旋转叶片与所述磁铁各设有8个。
本实用新型具有的优点和积极效果是：由于本实用新型通过磁铁和三级过滤网的过滤，实现了对不锈钢长纤维生产污水的过滤，防止了污水排放到大自然中，影响大自然环境;电动机为旋转轴和磁铁提供了源源不断的动力输出;电动机固定夹保证了电动机的固定强度，保证了电动机的正常;磁铁用于吸附污水的大多数的金属杂质;第一过滤网、第二过滤网和第三过滤网进一步对污水进行分级过滤。
