申请日2017.01.06
公开(公告)日2017.08.04
IPC分类号C02F9/02; C02F1/00; C02F1/28
摘要
本实用新型提供了一种污水杂物分离装置，包括箱体、控制面板和观察窗;所述箱体包括进料盘、分离腔和吸附腔;所述分离腔内设有下料通道、搅拌装置、滤板、杂物管和刮除装置;所述搅拌装置包括驱动电机和旋转轴;所述刮除装置包括刮板、伸缩轴和气缸，刮除装置设有两个，分别设置在分离腔左右两端内壁;所述吸附腔设置在分离腔下端，吸附腔内设有吸附装置和出水管;所述吸附装置包括第一吸附层、过滤层、第二吸附层和第三吸附层;所述出水管设置在吸附腔右端，出水管上设有出水阀;所述控制面板设置在箱体外端壁，控制面板上设有控制按钮;所述观察窗设置在控制面板下端;本实用新型分离速度快，效率高;能够刮除残留;方便拆卸更换。
权利要求书

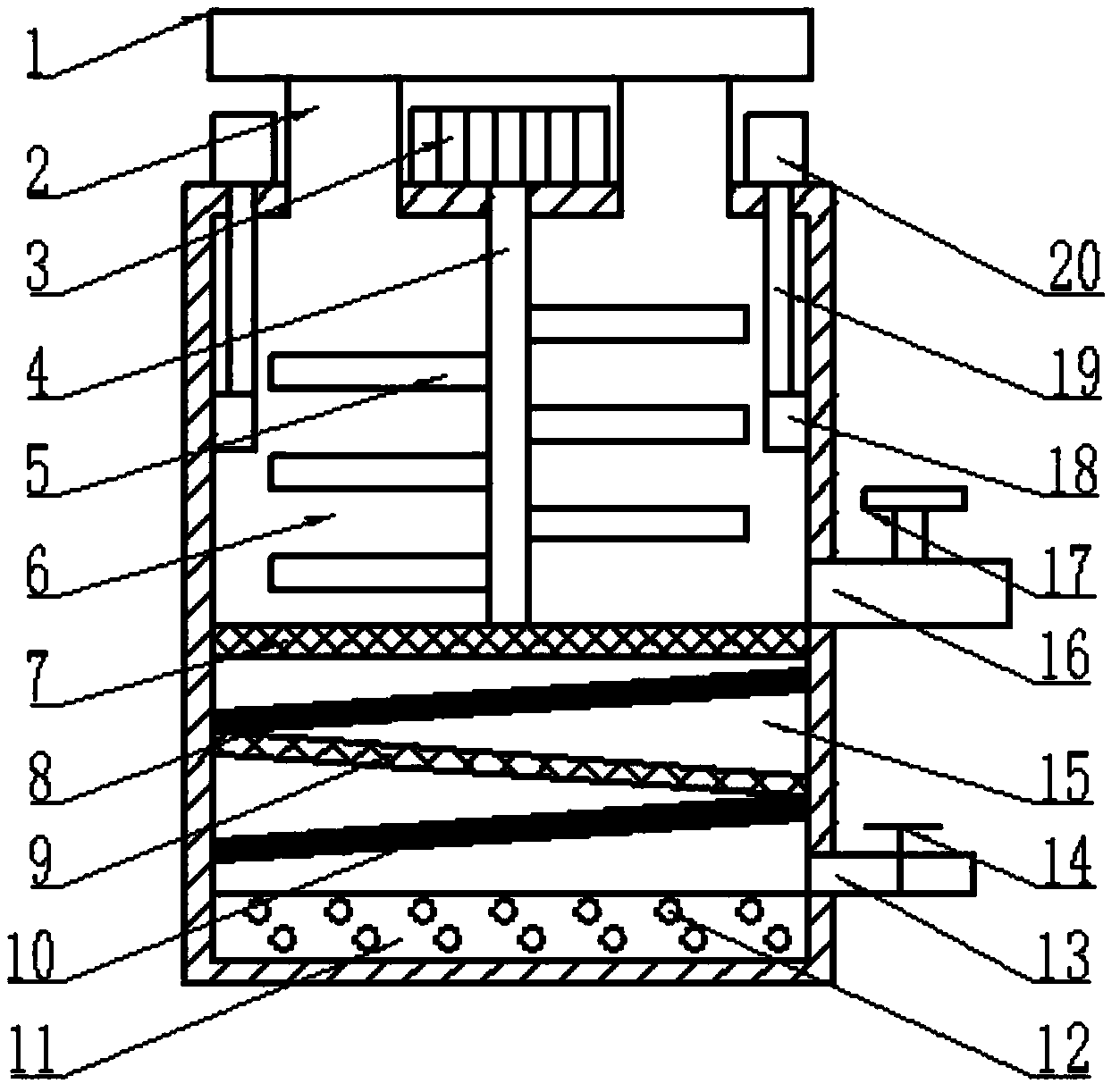

1.一种污水杂物分离装置，包括箱体(21)、控制面板(22)和观察窗(24);其特征在于，所述箱体(21)包括进料盘(1)、分离腔(6)和吸附腔(15);所述分离腔(6)内设有下料通道(2)、搅拌装置、滤板(7)、杂物管(16)和刮除装置;所述搅拌装置包括驱动电机(3)和旋转轴(4);所述驱动电机(3)设置在箱体上端，进料盘(1)下端，驱动电机(3)连接旋转轴(4);所述旋转轴(4)贯通箱体(21)上端，旋转轴(4)上设有搅拌杆(5);所述刮除装置包括刮板(18)、伸缩轴(19)和气缸(20)，刮除装置设有两个，分别设置在分离腔(6)左右两端内壁;所述刮板(18)紧贴分离腔(6)内壁，刮板(18)连接伸缩轴(19);所述伸缩轴(19)连接气缸(20);所述吸附腔(15)设置在分离腔(6)下端，吸附腔(15)内设有吸附装置和出水管(13);所述吸附装置包括第一吸附层(8)、过滤层(9)、第二吸附层(10)和第三吸附层(11);所述过滤层(9)设置在第一第一吸附层(8)和第二吸附层(10)之间，左端高右端低;所述第三吸附层(11)设置在吸附腔(15)下端，第三吸附层(11)内填充有吸附颗粒(12);所述出水管(13)设置在吸附腔(15)右端，出水管(13)上设有出水阀(14);所述控制面板(22)设置在箱体(21)外端壁，控制面板(22)上设有控制按钮(23);所述观察窗(24)设置在控制面板(22)下端，观察窗(24)上设有螺钉(25)。
2.根据权利要求1所述的污水杂物分离装置，其特征在于，所述进料盘(1)设置在箱体(21)上端，进料盘(1)呈圆环状。
3.根据权利要求1所述的污水杂物分离装置，其特征在于，所述下料通道(2)设有两个，下料通道(2)上端连接进料盘(1)，下端连接分离腔(6)。
4.根据权利要求1所述的污水杂物分离装置，其特征在于，所述搅拌杆(5)设有若干个，间隔设置在旋转轴(4)两端。
5.根据权利要求1所述的污水杂物分离装置，其特征在于，所述滤板(7)设置在分离腔(6)下端，滤板(7)呈网状。
6.根据权利要求1所述的污水杂物分离装置，其特征在于，所述第一吸附层(8)和第二吸附层(10)倾斜设置，由活性炭材料制成。
7.根据权利要求1所述的污水杂物分离装置，其特征在于，所述杂物管(16)设置在分离腔(6)右端，高度高于滤板(7)的高度，杂物管(16)上设有阀门(17)。
说明书
一种污水杂物分离装置
技术领域
本实用新型涉及一种污水分离机械，具体是一种污水杂物分离装置。
背景技术
我们从几千年的人类历史发展中悟出了一个真理，水是生态系统中最为活跃的要素，是生物能否存在的重要标志;现在的工厂对水污染严重，水的除杂工作刻不容缓;现有的水杂分离装置，分离不彻底，容易出现杂质残留;分离速度慢，分离同时不能进行搅拌;不方便拆卸观察。
实用新型内容
本实用新型的目的在于提供一种污水杂物分离装置，以解决上述背景技术中提出的问题。
为解决上述技术问题，本实用新型提供了如下技术方案：
一种污水杂物分离装置，包括箱体、控制面板和观察窗;所述箱体包括进料盘、分离腔和吸附腔;所述分离腔内设有下料通道、搅拌装置、滤板、杂物管和刮除装置;所述搅拌装置包括驱动电机和旋转轴;所述驱动电机设置在箱体上端，进料盘下端，驱动电机连接旋转轴;所述旋转轴贯通箱体上端，旋转轴上设有搅拌杆;所述刮除装置包括刮板、伸缩轴和气缸，刮除装置设有两个，分别设置在分离腔左右两端内壁;所述刮板紧贴分离腔内壁，刮板连接伸缩轴;所述伸缩轴连接气缸;所述吸附腔设置在分离腔下端，吸附腔内设有吸附装置和出水管;所述吸附装置包括第一吸附层、过滤层、第二吸附层和第三吸附层;所述过滤层设置在第一第一吸附层和第二吸附层之间，左端高右端低;所述第三吸附层设置在吸附腔下端，第三吸附层内填充有吸附颗粒;所述出水管设置在吸附腔右端，出水管上设有出水阀;所述控制面板设置在箱体外端壁，控制面板上设有控制按钮;所述观察窗设置在控制面板下端，观察窗上设有螺钉。
作为本实用新型进一步的方案：所述进料盘设置在箱体上端，进料盘呈圆环状。
作为本实用新型进一步的方案：所述下料通道设有两个，下料通道上端连接进料盘，下端连接分离腔。
作为本实用新型进一步的方案：所述搅拌杆设有若干个，间隔设置在旋转轴两端。
作为本实用新型进一步的方案：所述滤板设置在分离腔下端，滤板呈网状。
作为本实用新型进一步的方案：所述第一吸附层和第二吸附层倾斜设置，由活性炭材料制成。
作为本实用新型再进一步的方案：所述杂物管设置在分离腔右端，高度高于滤板的高度，杂物管上设有阀门。
与现有技术相比，本实用新型的有益效果是：
本实用新型使用时，将污水通过进料盘倒入，污水通过下料通道进入到分离腔内，搅拌装置通过搅拌杆对污水进行搅拌，分离速度快;污水通过滤板进入到吸附腔内，杂物被阻挡在滤板上，通过杂物管排出;刮除装置将残留在分离腔内壁的杂物刮除，避免残留;污水进入到吸附腔内，吸附装置对污水中的杂质进行吸附，经过多层吸附，保证吸附彻底干净，吸附完成后水从出水管排出;观察窗能够通过螺钉拆除，能够通过观察窗更换吸附装置和观察;控制面板通过控制按钮控制驱动电机和刮除装置进行工作，方便安全。
