申请日2017.01.06
公开(公告)日2017.08.08
IPC分类号C02F9/10; C02F1/44; C02F1/20; C02F1/72; C02F1/04; C02F103/06; C02F101/30
摘要
本实用新型涉及垃圾处理领域，具体涉及一种垃圾渗滤液处理装置，包括：渗滤池、机械过滤器、一级管网式反渗透装置、二级管网式反渗透装置、脱气装置、湿式催化氧化法装置和焚烧蒸发器;所述渗滤池的底部渗滤液出口、机械过滤器、一级管网式反渗透装置、二级管网式反渗透装置与脱气装置依次按顺序连接，所述一级管网式反渗透装置设置有第一浓水出口，所述第一浓水出口与所述湿式催化氧化法装置相连，将浓水通入所述湿式催化氧化法装置中进行催化氧化处理，所述脱气装置末端设置有纯水出口;所述二级管网式反渗透装置上设置有回流管道;所述焚烧蒸发器包括，焚烧炉和蒸发器，所述蒸发器上设置有盐分回收口。
权利要求书

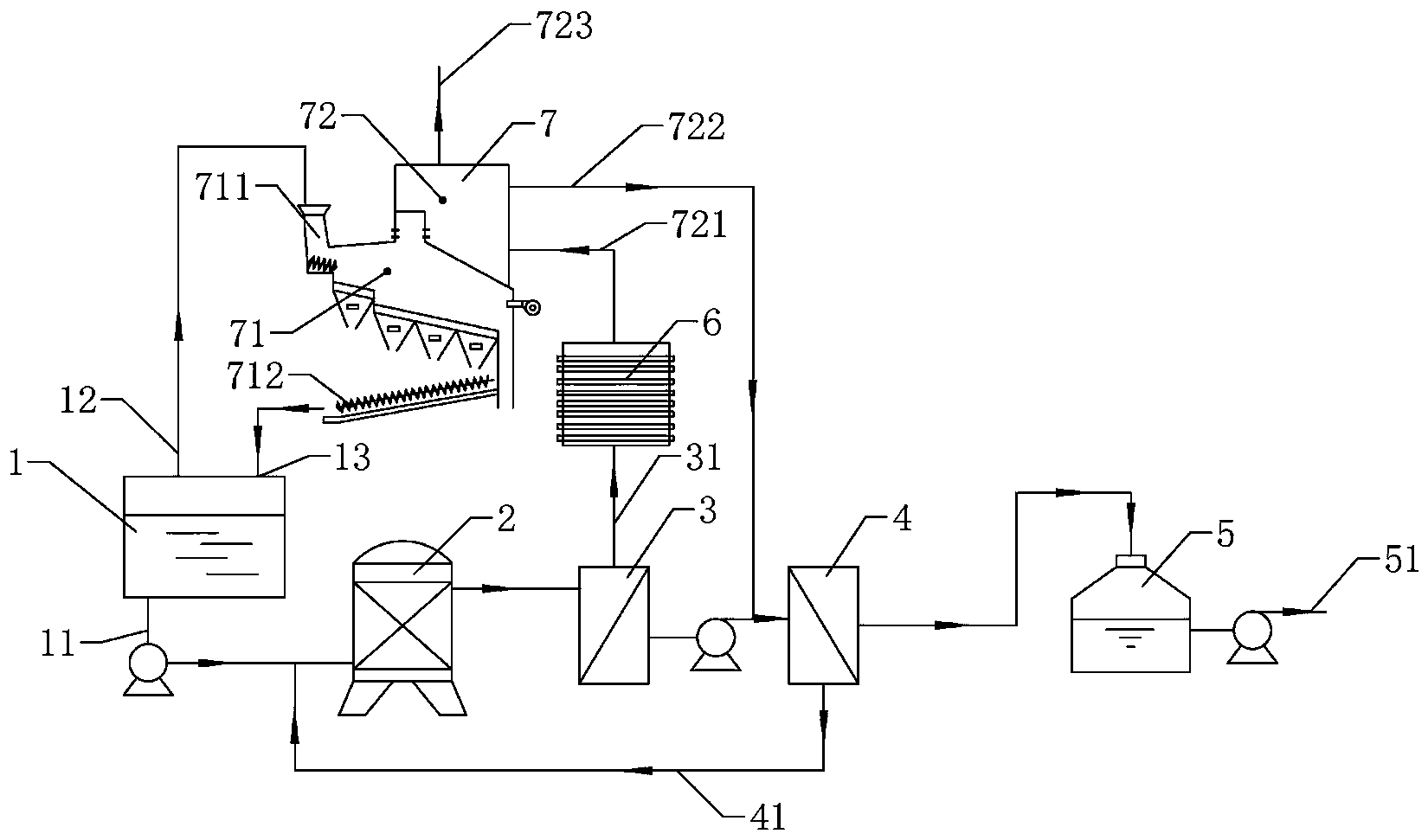

1.一种垃圾渗滤液处理装置，其特征在于，包括：渗滤池(1)、机械过滤器(2)、一级管网式反渗透装置(3)、二级管网式反渗透装置(4)、脱气装置(5)、湿式催化氧化法装置(6)和焚烧蒸发器(7);
所述渗滤池(1)的底部渗滤液出口(11)、机械过滤器(2)、一级管网式反渗透装置(3)、二级管网式反渗透装置(4)与脱气装置(5)依次按顺序连接，所述一级管网式反渗透装置(3)设置有第一浓水出口(31)，所述第一浓水出口(31)与所述湿式催化氧化法装置(6)相连，将浓水通入所述湿式催化氧化法装置(6)中进行催化氧化处理，所述脱气装置(5)末端设置有纯水出口(51);
所述二级管网式反渗透装置(4)上设置有回流管道(41)，所述回流管道(41)从所述二级管网式反渗透装置(4)的浓水出口流向所述机械过滤器(2)的进口处;所述焚烧蒸发器(7)包括，焚烧炉(71)和蒸发器(72)，所述蒸发器(72)上设置有盐分回收口(723)。
2.根据权利要求1所述的一种垃圾渗滤液处理装置，其特征在于，所述渗滤池(1)的顶部设置有垃圾出口(12)和回收口(13);所述焚烧炉(71)包括进料口(711)和回料口(712)，垃圾出口(12)与所述进料口(711)相连，所述回收口(13)与所述回料口(712)相连。
3.根据权利要求2所述的一种垃圾渗滤液处理装置，其特征在于，所述蒸发器(72)包括盐水进口(721)和蒸汽出口(722)，所述盐水进口(721)与所述湿式催化氧化法装置(6)相连，所述蒸汽出口(722)与所述二级管网式反渗透装置(4)的进口相连。
4.根据权利要求3所述的一种垃圾渗滤液处理装置，其特征在于，所述一级管网式反渗透装置(3)和二级管网式反渗透装置(4)包括至少一个串联的管网式反渗透单元。
5.根据权利要求4所述的一种垃圾渗滤液处理装置，其特征在于，所述焚烧炉(71)为炉排炉，包括炉排和炉膛，所述回料口(712)设置在所述炉排的下方，包括，运输螺杆和接料斗。
6.根据权利要求5所述的一种垃圾渗滤液处理装置，其特征在于，所述机械过滤器(2)与所述一级管网式反渗透装置(3)之间设置有保安过滤器。
7.根据权利要求6所述的一种垃圾渗滤液处理装置，其特征在于，所述脱气装置(5)包括脱气塔和清水箱。
说明书
一种垃圾渗滤液处理装置
技术领域
本实用新型涉及垃圾处理领域，具体涉及一种垃圾渗滤液处理装置。
背景技术
垃圾渗滤液是垃圾在填埋过程中产生的一种成分复杂的高浓度有机废水，主要来源于降水渗入、有机物分解和垃圾本身的内含水等。典型的垃圾渗滤液中含有高浓度的COD(6000-15000mg/L)，氨氮(500-3000mg/L)，此外还含有大量的微生物、重金属、无机盐、以及有毒有害物质等，如不加以处理而直接排放极易引发地下水、地表水污染，进而危及人体健康。
目前，在焚烧法处理垃圾的过程中，没有充分的利用焚烧热能，也缺少将焚烧装置与渗滤液处理相结合的装置和工艺，使得垃圾处理的利用率不高。
实用新型内容
本实用新型的目的，是为了解决背景技术中的问题，提供一种垃圾渗滤液处理装置。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种垃圾渗滤液处理装置，包括：渗滤池、机械过滤器、一级管网式反渗透装置、二级管网式反渗透装置、脱气装置、湿式催化氧化法装置和焚烧蒸发器;
所述渗滤池的底部渗滤液出口、机械过滤器、一级管网式反渗透装置、二级管网式反渗透装置与脱气装置依次按顺序连接，所述一级管网式反渗透装置设置有第一浓水出口，所述第一浓水出口与所述湿式催化氧化法装置相连，将浓水通入所述湿式催化氧化法装置中进行催化氧化处理，所述脱气装置末端设置有纯水出口;
所述二级管网式反渗透装置上设置有回流管道，所述回流管道从所述二级管网式反渗透装置的浓水出口流向所述机械过滤器的进口处;所述焚烧蒸发器包括，焚烧炉和蒸发器，所述蒸发器上设置有盐分回收口。
本技术方案中，通过一级管网式反渗透装置、二级管网式反渗透装置以及湿式催化氧化法装置完成了垃圾渗滤液中杂质和有机质的去除，同时利用焚烧蒸发器利用了垃圾的热能，回收了渗滤液中的盐分，提高了利用率。
作为优选，所述渗滤池的顶部设置有垃圾出口和回收口;所述焚烧炉包括进料口和回料口，垃圾出口与所述进料口相连，所述回收口与所述回料口相连。
作为优选，所述蒸发器包括盐水进口和蒸汽出口，所述盐水进口与所述湿式催化氧化法装置相连，所述蒸汽出口与所述二级管网式反渗透装置的进口相连。
作为优选，所述一级管网式反渗透装置和二级管网式反渗透装置包括至少一个串联的管网式反渗透单元。
作为优选，所述焚烧炉为炉排炉，包括炉排和炉膛，所述回料口设置在所述炉排的下方，包括，运输螺杆和接料斗。
作为优选，所述机械过滤器与所述一级管网式反渗透装置之间设置有保安过滤器。
作为优选，所述脱气装置包括脱气塔和清水箱。
综上所述，本实用新型的有益效果：
① 本实用新型所述的一种垃圾渗滤液处理装置，高效集成，组合了多种水处理系统，实现了对垃圾渗滤液的分段、多级处理。
② 本实用新型所述的一种垃圾渗滤液处理装置，充分利用了垃圾的热能，并且有效回收了渗滤液中的可回收成分，使得排放液与固体盐分开排放，保证了出水水质和固体盐的回收利用，更加环保节能。
