申请日2017.01.06
公开(公告)日2017.08.08
IPC分类号B01J4/00
摘要
本实用新型提供了一种水处理器中加药管与导流筒的连接机构，属于机械技术领域。它解决了现有技术稳定性不高的问题。本水处理器中加药管与导流筒的连接机构，水处理器包括内部为空腔的壳体，壳体上具有与其内腔相通的进口和出口，所述的壳体内固连有呈圆筒状的导流筒，所述导流筒的上端和下端与壳体之间均具有间隙且导流筒下端与进口正对，所述的加药管包括呈管状的本体，所述本体的上端伸出壳体，本体下端位于导流筒内且在本体下端具有与进口正对的散药液结构，上述本体贴靠在导流筒内侧且两者之间具有将其相联的连接结构。本机构稳定性高。
权利要求书
1.一种水处理器中加药管与导流筒的连接机构，水处理器包括内部为空腔的壳体，壳体上具有与其内腔相通的进口和出口，所述的壳体内固连有呈圆筒状的导流筒，所述导流筒的上端和下端与壳体之间均具有间隙且导流筒下端与进口正对，其特征在于，所述的加药管包括呈管状的本体，所述本体的上端伸出壳体，本体下端位于导流筒内且在本体下端具有与进口正对的散药液结构，上述本体贴靠在导流筒内侧且两者之间具有将其相联的连接结构。
2.根据权利要求1所述的水处理器中加药管与导流筒的连接机构，其特征在于，所述的连接结构包括呈片状的定位片一、定位片二和紧固件，上述定位片一与导流筒内侧相匹配且定位片一与导流筒面接触，上述紧固件穿设在定位片一和定位片二上并与上述的壳体相联，所述定位片一与定位片二之间形成与本体相匹配的定位腔。
3.根据权利要求2所述的水处理器中加药管与导流筒的连接机构，其特征在于，所述定位片一上具有凹入的定位凹口一，所述定位片二上具有凹入的定位凹口二，上述定位凹口一与定位凹口二之间形成上述的定位腔。
4.根据权利要求2所述的水处理器中加药管与导流筒的连接机构，其特征在于，所述定位片一与定位片二之间具有柔性的垫片。
5.根据权利要求4所述的水处理器中加药管与导流筒的连接机构，其特征在于，所述的垫片为橡胶材料。
6.根据权利要求4所述的水处理器中加药管与导流筒的连接机构，其特征在于，所述的垫片为毛毡。
7.根据权利要求3所述的水处理器中加药管与导流筒的连接机构，其特征在于，所述的定位腔内还具有两片呈弧形的卡片，上述两个卡片的弧形内侧具有凸出的接触件，上述两个卡片被紧压在定位腔内且上述的接触件与本体外侧抵靠。
8.根据权利要求7所述的水处理器中加药管与导流筒的连接机构，其特征在于，所述的接触件为若干呈条形凸出的接触条。
9.根据权利要求7所述的水处理器中加药管与导流筒的连接机构，其特征在于，所述的卡片的弧形外凸处与定位片一和定位片二之间的连接处正对。
10.根据权利要求1所述的水处理器中加药管与导流筒的连接机构，其特征在于，所述散药结构为包括呈环形的药环且药环内部为空腔，上述本体与药环相联通，所述药环下侧具有若干均布的出药孔。
说明书
水处理器中加药管与导流筒的连接机构
技术领域
本实用新型属于机械技术领域，涉及一种水处理器中加药管与导流筒的连接机构。
背景技术
人类进行水处理的方式已经有相当多年历史，化学方法处理是其中的一种比较常用的方案。化学方法是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。
随着人类生活不断提高水体富营养化氨氮、磷等营养盐问题和国家环保局对污水排放标准一步步提高，沿用了许多年传统的“一级处理”及“二级处理”水处理工艺技术和设备，已经难以适应当今的高浊度和高浓度污水的处理要求，而且处理工艺流程长，系统庞大，而且还散发大量臭气。运营者要想达到最新排放标准，需要从新再投入高额的资金扩建原有污水处理系统，加大占地面积使用和高额的污水处理设备及高额后期维护费用，然而,传统的污水深度处理再生回用技术系统(如活性炭过滤、微孔过滤、渗透膜净化等技术系统)投资高、后期维护运行费用高，太多的运营者难以承受。
现有的水处理设备为了提高处理效果，在水处理壳体内设置有导流筒。但是，现有的设备中导流筒与加药管是分体结构，加药管在壳体内无法稳定定位，导致其稳定性不高。
现有的其它水处理设备也都存在着类似的问题。
发明内容
本实用新型的目的是针对现有技术存在的上述问题，提供一种结构紧凑且稳定性高的水处理器中加药管与导流筒的连接机构。
本实用新型的目的可通过下列技术方案来实现：

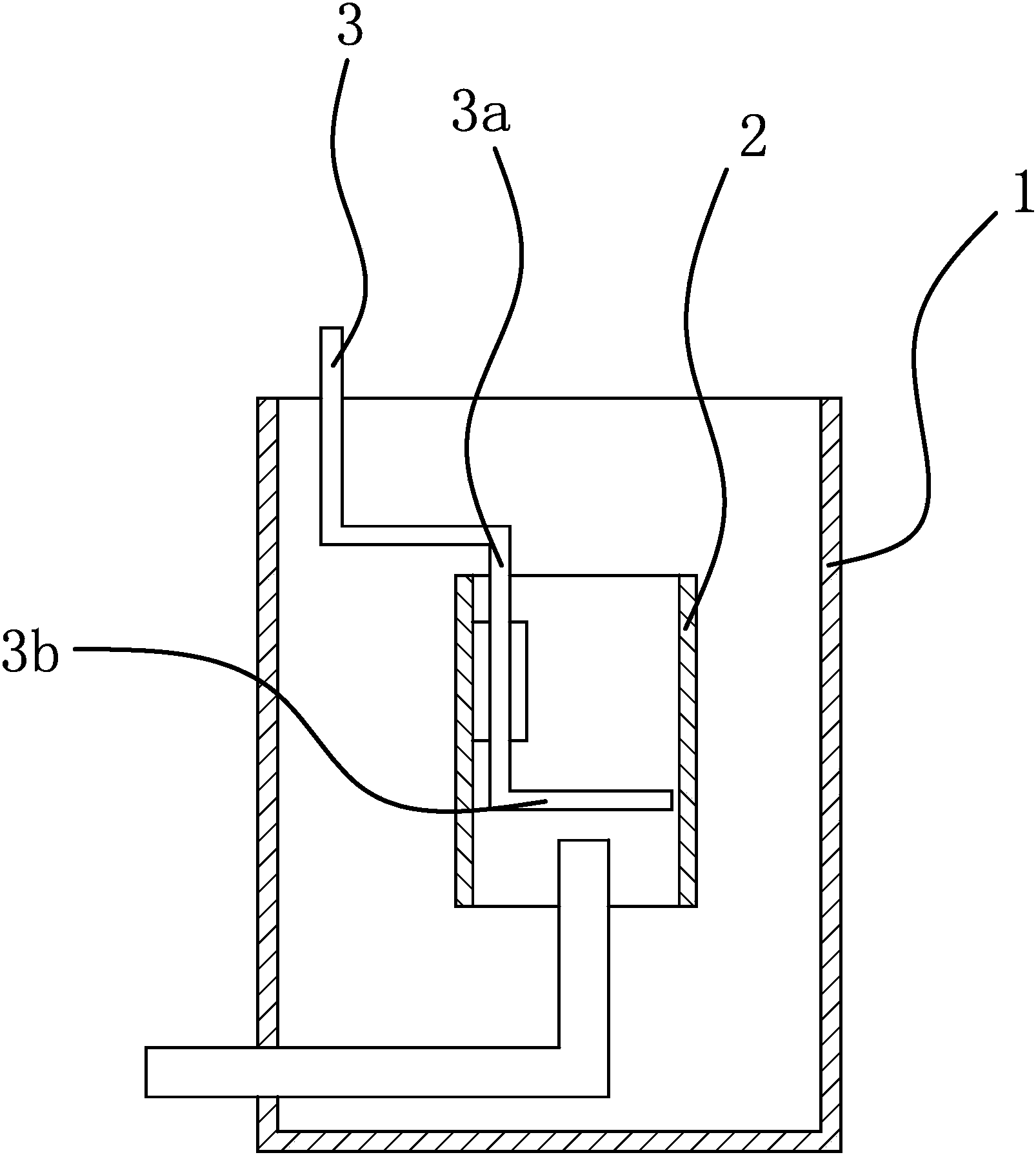

一种水处理器中加药管与导流筒的连接机构，水处理器包括内部为空腔的壳体，壳体上具有与其内腔相通的进口和出口，所述的壳体内固连有呈圆筒状的导流筒，所述导流筒的上端和下端与壳体之间均具有间隙且导流筒下端与进口正对，其特征在于，所述的加药管包括呈管状的本体，所述本体的上端伸出壳体，本体下端位于导流筒内且在本体下端具有与进口正对的散药液结构，上述本体贴靠在导流筒内侧且两者之间具有将其相联的连接结构。
导流筒用于将进口处进入的水导入加药管下端的散药液结构处，从而使水与药液充分的混合。
本连接机构中创造性的通过连接结构将加药管连接在导流筒处，这样不占用额外空间，而且，药液与水还能充分的混合。
在上述的水处理器中加药管与导流筒的连接机构中，所述的连接结构包括呈片状的定位片一、定位片二和紧固件，上述定位片一与导流筒内侧相匹配且定位片一与导流筒面接触，上述紧固件穿设在定位片一和定位片二上并与上述的壳体相联，所述定位片一与定位片二之间形成与本体相匹配的定位腔。
定位片一和定位片二通过紧固件相联，同时连接后的定位片一与定位片二通过紧固件稳定的连接在导流筒内侧。
定位片一和定位片二之间形成的定位腔用于定位加药管，从而对加药管稳定定位。
在上述的水处理器中加药管与导流筒的连接机构中，所述定位片一上具有凹入的定位凹口一，所述定位片二上具有凹入的定位凹口二，上述定位凹口一与定位凹口二之间形成上述的定位腔。
定位凹口一和定位凹口二与本体外侧相匹配，这样的结构能保证定位腔与本体的接触面积，保证连接稳定性。
在上述的水处理器中加药管与导流筒的连接机构中，所述定位片一与定位片二之间具有柔性的垫片。
通过垫片保证定位片一与定位片二之间的连接稳定性，避免因定位片一与定位片二之间松动而发出噪音。
在上述的水处理器中加药管与导流筒的连接机构中，所述的垫片为橡胶材料。
在上述的水处理器中加药管与导流筒的连接机构中，所述的垫片为毛毡。
在上述的水处理器中加药管与导流筒的连接机构中，所述的定位腔内还具有两片呈弧形的卡片，上述两个卡片的弧形内侧具有凸出的接触件，上述两个卡片被紧压在定位腔内且上述的接触件与本体外侧抵靠。
通过卡片上的接触件能将加药管的本体稳定的连接。
在上述的水处理器中加药管与导流筒的连接机构中，所述的接触件为若干呈条形凸出的接触条。
接触条稳定的抵靠在本体外侧，从而对加药管形成稳定定位。
在上述的水处理器中加药管与导流筒的连接机构中，所述的卡片的弧形外凸处与定位片一和定位片二之间的连接处正对。
这样的结构能保证卡片的定位稳定性。
在上述的水处理器中加药管与导流筒的连接机构中，所述散药结构为包括呈环形的药环且药环内部为空腔，上述本体与药环相联通，所述药环下侧具有若干均布的出药孔。
多个均布的出药孔能保证药液的出药分散性，保证药液能与水成分混合。
与现有技术相比，本水处理器中加药管与导流筒的连接机构由于加药管与导流筒连接，这样的结构不占用空间，结构紧凑。
同时，由于加药管被定位，因此，药液与水能成分混合，其稳定性比较高。
