申请日2017.01.06
公开(公告)日2017.08.11
IPC分类号B01D21/24
摘要
本实用新型提供了一种水处理沉淀装置中的淤泥收集组件，属于机械技术领域。它解决了现有技术结构不紧凑的问题。本水处理沉淀装置中的淤泥收集组件，水处理沉淀装置包括内部为空腔的壳体，本组件包括连接板、油缸、拉绳、过渡轮和收集罩，上述连接板内侧与壳体外侧相匹配且两者相固连，上述的油缸固连在连接板外侧，上述的过渡轮连接在连接板上端，上述收集罩位于壳体内，上述拉绳绕在过渡轮上且拉绳的两端分别连接在油缸和收集罩上。本水处理沉淀装置中的淤泥收集组件结构紧凑且稳定性高。
权利要求书

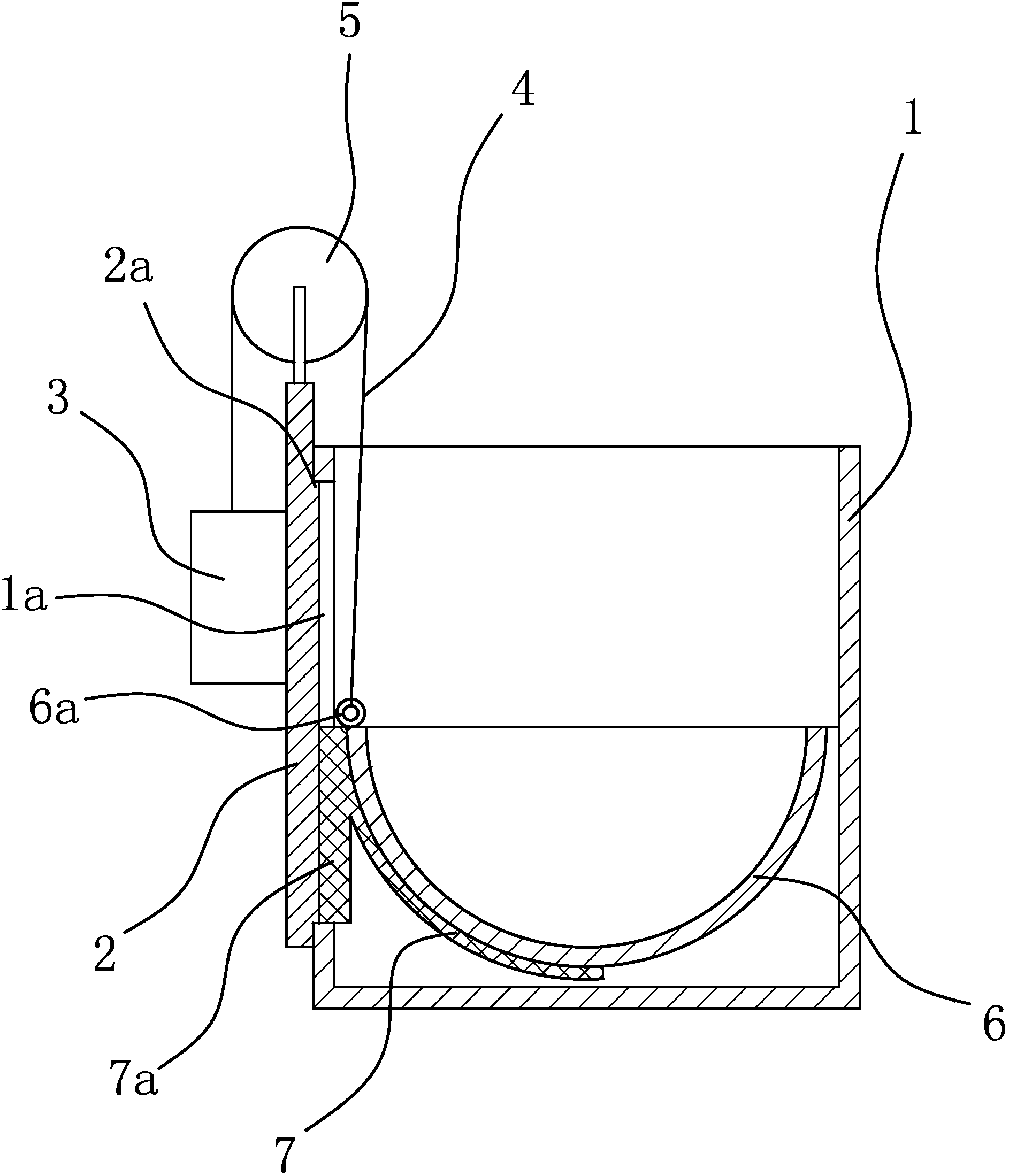

1.一种水处理沉淀装置中的淤泥收集组件，水处理沉淀装置包括内部为空腔的壳体，其特征在于，本组件包括连接板、油缸、拉绳、过渡轮和收集罩，上述连接板内侧与壳体外侧相匹配且两者相固连，上述的油缸固连在连接板外侧，上述的过渡轮连接在连接板上端，上述收集罩位于壳体内，上述拉绳绕在过渡轮上且拉绳的两端分别连接在油缸和收集罩上。
2.根据权利要求1所述的水处理沉淀装置中的淤泥收集组件，其特征在于，所述的连接板通过焊接固连在壳体外侧，上述的油缸通过紧固件连接在连接板上。
3.根据权利要求2所述的水处理沉淀装置中的淤泥收集组件，其特征在于，所述连接板上端伸出壳体上端，上述过渡轮的两侧分别伸出壳体的内侧和外侧。
4.根据权利要求2所述的水处理沉淀装置中的淤泥收集组件，其特征在于，所述收集罩上端的一侧具有呈环形的连接环，上述拉绳与连接环相连接。
5.根据权利要求4所述的水处理沉淀装置中的淤泥收集组件，其特征在于，所述收集罩外侧还固连有负重板，上述负重板靠近于连接环处。
6.根据权利要求5所述的水处理沉淀装置中的淤泥收集组件，其特征在于，所述的负重板为铸铁材料。
7.根据权利要求5所述的水处理沉淀装置中的淤泥收集组件，其特征在于，所述的壳体内侧具有凹入的导向槽，上述负重板上具有凸出的导向条且导向条嵌于导向槽处。
8.根据权利要求7所述的水处理沉淀装置中的淤泥收集组件，其特征在于，所述的导向条与负重板为一体式结构。
9.根据权利要求8所述的水处理沉淀装置中的淤泥收集组件，其特征在于，所述的导向槽贯穿壳体，上述连接板上具有与导向槽相匹配的定位条且定位条嵌在导向槽处，所述定位条与导向槽之间形成与导向条相匹配的导向腔体。
10.根据权利要求9所述的水处理沉淀装置中的淤泥收集组件，其特征在于，所述定位条与连接板为一体式结构。
说明书
水处理沉淀装置中的淤泥收集组件
技术领域
本实用新型属于机械技术领域，涉及一种水处理沉淀装置中的淤泥收集组件。
背景技术
人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。
随着人类生活不断提高水体富营养化氨氮、磷等营养盐问题和国家环保局对污水排放标准一步步提高，沿用了许多年传统的“一级处理”及“二级处理”水处理工艺技术和设备，已经难以适应当今的高浊度和高浓度污水的处理要求，而且处理工艺流程长，系统庞大，而且还散发大量臭气。运营者要想达到最新排放标准，需要从新再投入高额的资金扩建原有污水处理系统，加大占地面积使用和高额的污水处理设备及高额后期维护费用，然而,传统的污水深度处理再生回用技术系统(如活性炭过滤、微孔过滤、渗透膜净化等技术系统)投资高、后期维护运行费用高，太多的运营者难以承受。
同时，水处理过程中会产生淤泥，传统的淤泥清理是依靠人工清理。其清理过程费时费力。
发明内容
本实用新型的目的是针对现有技术存在的上述问题，提供一种结构紧凑且能稳定回收淤泥的水处理沉淀装置中的淤泥收集结构。
本实用新型的目的可通过下列技术方案来实现：
一种水处理沉淀装置中的淤泥收集组件，水处理沉淀装置包括内部为空腔的壳体，其特征在于，本组件包括连接板、油缸、拉绳、过渡轮和收集罩，上述连接板内侧与壳体外侧相匹配且两者相固连，上述的油缸固连在连接板外侧，上述的过渡轮连接在连接板上端，上述收集罩位于壳体内，上述拉绳绕在过渡轮上且拉绳的两端分别连接在油缸和收集罩上。
水处理过程中残留的淤泥沉淀在收集罩上，驱动件通过拉绳带动收集罩在壳体内上移，从而使被收集的淤泥能够被稳定回收处理。
连接板有两个作用，其一、提供油缸的连接位置;其二、提供过渡轮的安装连接位置。
在上述的水处理沉淀装置中的淤泥收集组件中，所述的连接板通过焊接固连在壳体外侧，上述的油缸通过紧固件连接在连接板上。
这种连接方式能使连接板稳定连接在壳体上。同时，油缸也能稳定连接在连接板上。
在上述的水处理沉淀装置中的淤泥收集组件中，所述连接板上端伸出壳体上端，上述过渡轮的两侧分别伸出壳体的内侧和外侧。
这样的结构能避免拉绳贴靠在壳体侧部。
在上述的水处理沉淀装置中的淤泥收集组件中，所述收集罩上端的一侧具有呈环形的连接环，上述拉绳与连接环相连接。
连接环能稳定将拉绳与收集罩相连接。
在上述的水处理沉淀装置中的淤泥收集组件中，所述收集罩外侧还固连有负重板，上述负重板靠近于连接环处。
由于拉绳是连接在收集罩的单侧处的，在负重板的作用下能增加其重量，避免收集罩在被拉动过程中偏移。
在上述的水处理沉淀装置中的淤泥收集组件中，所述的负重板为铸铁材料。
铸铁材料重量比较重，而且其成本比较低。
在上述的水处理沉淀装置中的淤泥收集组件中，所述的壳体内侧具有凹入的导向槽，上述负重板上具有凸出的导向条且导向条嵌于导向槽处。
导向条与导向槽相连接，能保证收集罩的移动稳定性。
在上述的水处理沉淀装置中的淤泥收集组件中，所述的导向条与负重板为一体式结构。
一体式结构其结构简单紧凑。
在上述的水处理沉淀装置中的淤泥收集组件中，所述的导向槽贯穿壳体，上述连接板上具有与导向槽相匹配的定位条且定位条嵌在导向槽处，所述定位条与导向槽之间形成与导向条相匹配的导向腔体。
导向槽与定位条相配合后形成与导向条相匹配的导向腔体。这样的结构使得整个组件连接方便。
在上述的水处理沉淀装置中的淤泥收集组件中，所述定位条与连接板为一体式结构。
与现有技术相比，本水处理沉淀装置中的淤泥收集组件由于通过连接板连接油缸和过渡轮，因此，整个组件结构紧凑且连接稳定性高。
同时，由于收集罩能稳定的上下移动，因此，上移后的收集罩能使淤泥得到方便的回收处理。
