申请日2015.07.28
公开(公告)日2016.01.13
IPC分类号B01D36/02; C02F9/02; E03F5/14; E03F5/18; F21V33/00
摘要
本实用新型公开了一种带照明装置的生活污水处理装置，包括粗过滤水箱和精过滤水箱，所述精过滤水箱位于粗过滤水箱下方，所述粗过滤水箱和精过滤水箱内均倾斜设置有过滤网，过滤网从左往右朝下倾斜30-60°，且粗过滤水箱和精过滤水箱位于过滤网右下端位置均固定设置有排污管，每根排污管上均设置有调节阀，精过滤水箱右端面焊接有电池架，电池架上固定安装有照明装置，该照明装置包括蓄电池、金属蛇皮管和LED灯，金属蛇皮管左端与蓄电池右端面焊接，所述金属蛇皮管右端与LED灯螺纹连接，所述蓄电池上嵌入式设置有用于控制所述LED灯的按钮开关。上述技术方案，结构设计合理、结构简单、过滤效果好、杂质排出容易、维修操作方便。
权利要求书
1.一种带照明装置的生活污水处理装置，包括粗过滤水箱(1)和精过滤水箱 (2)，其特征在于：所述精过滤水箱(2)位于粗过滤水箱(1)下方，所述粗过滤水箱(1)和精过滤水箱(2)内均倾斜设置有过滤网(3)，过滤网(3) 从左往右朝下倾斜30-60°，且粗过滤水箱(1)和精过滤水箱(2)位于过滤网 (3)右下端位置均固定设置有排污管(4)，每根排污管(4)上均设置有调节阀(5)，所述精过滤水箱(2)右端面焊接有电池架(21)，所述电池架(21) 上固定安装有照明装置，该照明装置包括蓄电池(22)、金属蛇皮管(23)和 LED灯(24)，所述金属蛇皮管(23)左端与蓄电池(22)右端面焊接，所述金属蛇皮管(23)右端与LED灯(24)螺纹连接，所述蓄电池(22)上嵌入式设置有用于控制所述LED灯(24)的按钮开关(25)。
2.根据权利要求1所述的一种带照明装置的生活污水处理装置，其特征在于：所述蓄电池(22)下端与所述电池架(21)通过螺钉连接，所述蓄电池(22) 左端面与精过滤水箱(2)的右端面通过胶水粘接固定。
3.根据权利要求2所述的一种带照明装置的生活污水处理装置，其特征在于：所述粗过滤水箱(1)和精过滤水箱(2)之间固定设置有第一连接管(6)，所述精过滤水箱(2)下方设置有消毒箱(7)，所述消毒箱(7)与精过滤水箱(2) 之间可拆卸设置有第二连接管(8)，所述精过滤水箱(1)下端固定设置有出水管(9)，所述精过滤水箱(2)下方设置有杂质收集箱(10)，所述杂质收集箱(10)上端固定设置有杂质输送管(11)，所述杂质输送管(11)与所述排污管(4)密封连接。
4.根据权利要求3所述的一种带照明装置的生活污水处理装置，其特征在于：所述粗过滤水箱(1)和精过滤水箱(2)纵截面均为矩形结构，且粗过滤水箱 (1)和精过滤水箱(2)内的过滤网(3)均倾斜45°。
5.根据权利要求4所述的一种带照明装置的生活污水处理装置，其特征在于：所述过滤网(3)为不锈钢过滤网，所述粗过滤水箱(1)和精过滤水箱(2)均与过滤网焊接固定。
6.根据权利要求5所述的一种带照明装置的生活污水处理装置，其特征在于：所述杂质收集箱(10)下端固定设置有若干个滚轮(12)。
7.根据权利要求6所述的一种带照明装置的生活污水处理装置，其特征在于：所述杂质收集箱(10)与消毒箱(7)之间设置有第一支撑架(13)，所述消毒箱(7)与精过滤水箱(2)之间设置有第二支撑架(14)，所述精过滤水箱(2) 与粗过滤水箱(1)之间设置有第三支撑架(15)。
说明书
一种带照明装置的生活污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种带照明装置的生活污水处理装置。
背景技术
目前，公知的废水排放管中的生活废水不便于过滤和消毒，现有的污水处理装置结构复杂，结构设置不合理，过滤效果差，且杂质排放操作麻烦，杂质不容易排出，杂质堆积久了会产生细菌，因此其管道中的生活废水就得不到再次的利用。另外，现有的污水处理装置一般安装在浴室柜内或洗漱盆下方，所在位置光线照不到，一旦污水处理装置坏掉维修麻烦，尤其是晚上，维修人员维修操作非常不方便。
发明内容
针对现有技术存在的不足，本实用新型的目的在于提供一种结构设计合理、结构简单、过滤效果好、杂质排出容易、维修操作方便的带照明装置的生活污水处理装置。
为实现上述目的，本实用新型提供了如下技术方案：一种带照明装置的生活污水处理装置，包括粗过滤水箱和精过滤水箱，所述精过滤水箱位于粗过滤水箱下方，所述粗过滤水箱和精过滤水箱内均倾斜设置有过滤网，过滤网从左往右朝下倾斜30-60°，且粗过滤水箱和精过滤水箱位于过滤网右下端位置均固定设置有排污管，每根排污管上均设置有调节阀，所述精过滤水箱右端面焊接有电池架，所述电池架上固定安装有照明装置，该照明装置包括蓄电池、金属蛇皮管和LED灯，所述金属蛇皮管左端与蓄电池右端面焊接，所述金属蛇皮管右端与LED灯螺纹连接，所述蓄电池上嵌入式设置有用于控制所述LED灯的按钮开关。
通过采用上述技术方案，粗过滤水箱和精过滤水箱内的过滤网位置和角度设置合理，污水过滤后留下的杂质可自动滑落，过滤效果好;排污管位置设置合理，只要一打开调节阀，杂质就会自动排出，不易堆积，不容易滋生细菌，干净卫生;照明装置位置安装合理，结构简单，金属蛇皮管可任意弯曲，维修时可根据需要随意调节照明角度，使得维修操作方便，从而提高维修效率。
本实用新型进一步设置为：所述蓄电池下端与所述电池架通过螺钉连接，所述蓄电池左端面与精过滤水箱的右端面通过胶水粘接固定。通过本设置，蓄电池安装方便，固定可靠。
本实用新型还进一步设置为：所述粗过滤水箱和精过滤水箱之间固定设置有第一连接管，所述精过滤水箱下方设置有消毒箱，所述消毒箱与精过滤水箱之间可拆卸设置有第二连接管，所述精过滤水箱下端固定设置有出水管，所述精过滤水箱下方设置有杂质收集箱，所述杂质收集箱上端固定设置有杂质输送管，所述杂质输送管与所述排污管密封连接。通过本设置，结构设置更加合理，使用更加方便。
本实用新型还进一步设置为：所述粗过滤水箱和精过滤水箱纵截面均为矩形结构，且粗过滤水箱和精过滤水箱内的过滤网均倾斜45°。通过本设置，粗过滤水箱和精过滤水箱结构设置合理，过滤网角度设置合理，杂质排出更加方便。
本实用新型还进一步设置为：所述过滤网为不锈钢过滤网，所述粗过滤水箱和精过滤水箱均与过滤网焊接固定。通过本设置，过滤网连接可靠，不易生锈，使用寿命长。
本实用新型还进一步设置为：所述杂质收集箱下端固定设置有若干个滚轮。通过本设置，滚轮设置合理，使用更加方便。
本实用新型还进一步设置为：所述杂质收集箱与消毒箱之间设置有第一支撑架，所述消毒箱与精过滤水箱之间设置有第二支撑架，所述精过滤水箱与粗过滤水箱之间设置有第三支撑架。通过本设置，结构设置合理，使用更加方便。
本实用新型的优点是：与现有技术相比，本实用新型结构设置合理，粗过滤水箱和精过滤水箱内的过滤网位置设置和角度设置合理，污水过滤后留下的杂质可自动滑落，过滤效果好;排污管位置设置合理，只要一打开调节阀，杂质就会自动排出，不易堆积，不容易滋生细菌，干净卫生;照明装置位置安装合理，结构简单，金属蛇皮管可任意弯曲，维修时可根据需要随意调节照明角度，使得维修操作方便，从而提高维修效率。

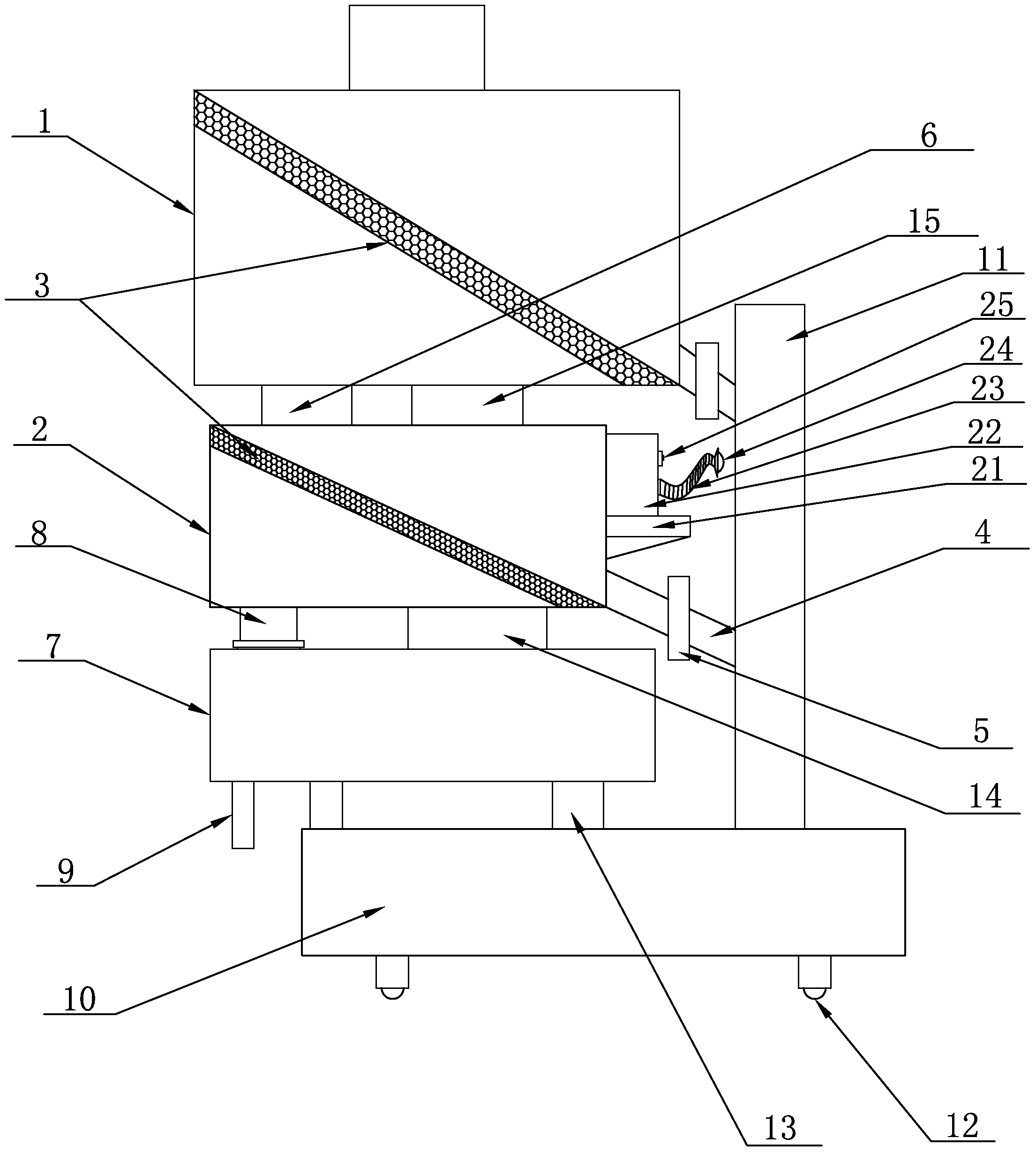

下面结合说明书附图和具体实施例对本实用新型作进一步说明。
