申请日2017.01.06
公开(公告)日2017.08.11
IPC分类号C02F9/14
摘要
本实用新型公开了一种用于废水处理的膜处理装置，包括滤池，滤池的内腔被承托板分为滤料区和缓冲区，滤料区中的滤料层由上宽松陶粒层、紧密陶粒层和下宽松陶粒层构成，紧密陶粒层由若干个滤袋并排构成，滤袋通过吊绳连接有吊座，承托板上固定有长柄滤头，下宽松陶粒层中设有曝气管，缓冲区下端连接有反冲洗管，侧部通过进水管连接有配水区，滤池还设有反冲洗排水区和正常排水区。本实用新型将滤料层分为三层结构，比重较大的紧密陶粒层由多个滤袋构成，滤袋通过吊绳与吊座连接，既可以大幅减轻承托板的承受压力，又能够整体或单个错位进行位移运动，保障反冲洗效果。
权利要求书

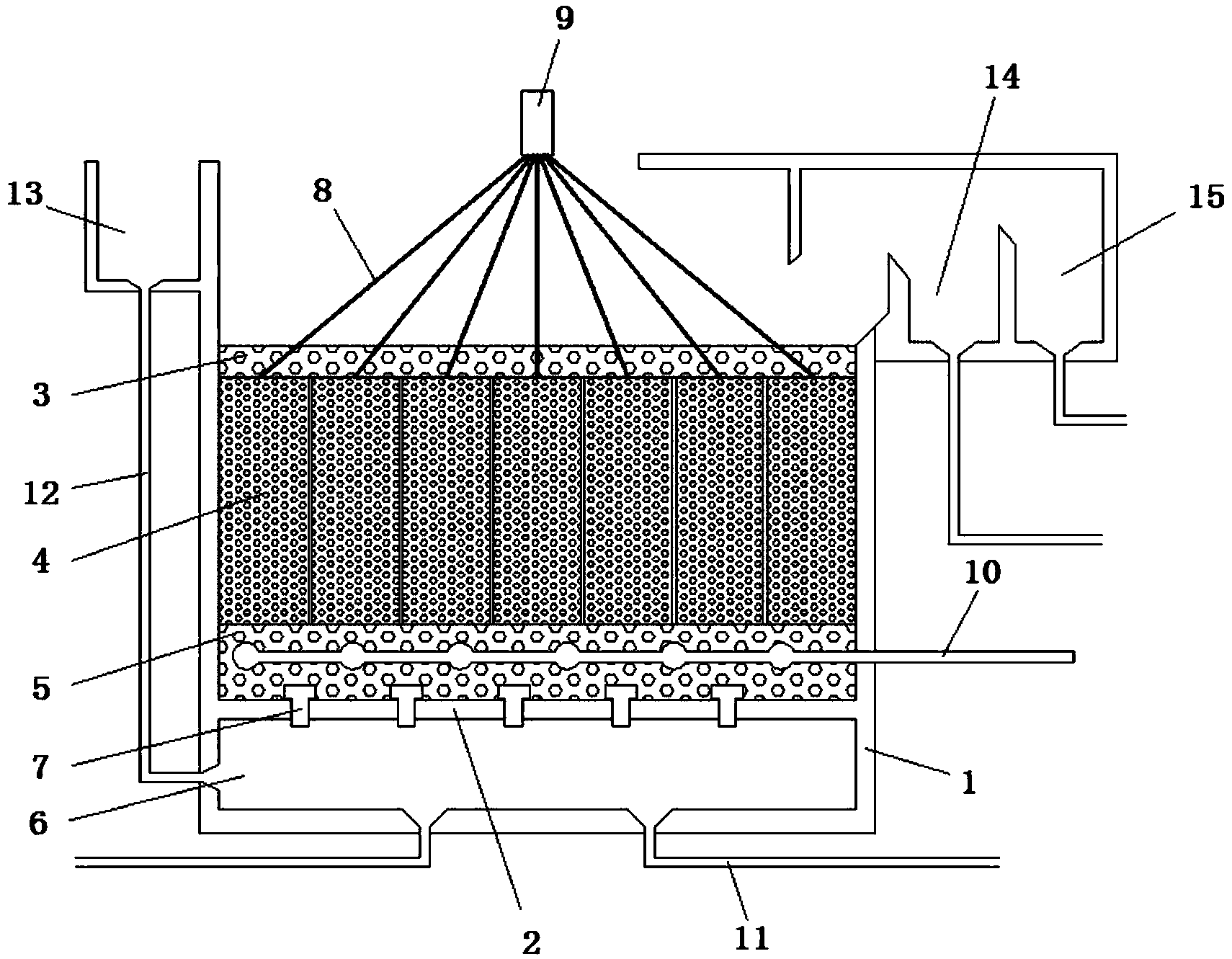

1.一种用于废水处理的膜处理装置，包括内置承托板的滤池，其特征在于：所述滤池的内腔被承托板分为位于上方的滤料区和位于下方的缓冲区，所述滤料区中的滤料层由上宽松陶粒层、紧密陶粒层和下宽松陶粒层构成，所述紧密陶粒层由若干个填充陶粒的滤袋并排构成，每个所述滤袋的上方各自通过吊绳连接有吊座，所述承托板上固定有若干个连通滤料区和缓冲区用的长柄滤头，所述下宽松陶粒层中设有曝气管，所述缓冲区下端连接有反冲洗管，所述缓冲区侧部通过进水管连接有设于滤池上端一侧的配水区，所述滤池上端另一侧设有反冲洗排水区和正常排水区。
2.根据权利要求1所述的用于废水处理的膜处理装置，其特征在于：所述滤袋由耐腐蚀、高强度的PTFE材料制成，内部固定有长方体不锈钢框架。
3.根据权利要求1所述的用于废水处理的膜处理装置，其特征在于：所述吊座开设有与吊绳数量对应的通道。
4.根据权利要求1所述的用于废水处理的膜处理装置，其特征在于：所述曝气管位于滤池内的管体等距设有若干单孔膜空气扩散器。
5.根据权利要求1所述的用于废水处理的膜处理装置，其特征在于：所述反冲洗管由对称分布的反冲洗进水管和反冲洗进气管组成。
说明书
一种用于废水处理的膜处理装置
技术领域
本实用新型涉及环保设备技术领域，具体涉及一种用于废水处理的膜处理装置。
背景技术
废水处理是指采用物理、化学或生物方法对废水或污水进行净化，使其达到排放或者回收利用标准的处理过程。生物膜法是一种常用的废水生物处理技术，主要是利用附着于固体介质表面的微生物进行有机废水的处理。生物膜是由高度密集的好氧菌、厌氧菌、兼性菌、真菌、原生动物以及藻类等组成的生态系统，其附着的固体介质称为滤料或载体。生物膜自固体介质向外可分为厌氧层、好氧层、附着水层和运动水层，其原理为：生物膜首先吸附附着水层有机物，由好氧层的好氧菌将其分解，再进入厌氧层进行厌氧分解，流动水层则将老化的生物膜冲掉以生长新的生物膜，如此往复从而达到净化废水的目的。
现有基于陶瓷滤料的生物滤池类膜处理装置在使用过程中存在不足之处，一是陶粒滤料在滤池工作时间较长后容易出现板结现象，从而导致反冲洗时较难冲洗，最终导致装置堵塞现象的出现;二是陶粒滤料为重质滤料，使得承托板受力较大，易出现断裂情况。
实用新型内容
本实用新型的目的在于克服现有技术中存在的上述问题，提供一种用于废水处理的膜处理装置。
为实现上述技术目的，达到上述技术效果，本实用新型是通过以下技术方案实现：
一种用于废水处理的膜处理装置，包括内置承托板的滤池，所述滤池的内腔被承托板分为位于上方的滤料区和位于下方的缓冲区，所述滤料区中的滤料层由上宽松陶粒层、紧密陶粒层和下宽松陶粒层构成，所述紧密陶粒层由若干个填充陶粒的滤袋并排构成，每个所述滤袋的上方各自通过吊绳连接有吊座，所述承托板上固定有若干个连通滤料区和缓冲区用的长柄滤头，所述下宽松陶粒层中设有曝气管，所述缓冲区下端连接有反冲洗管，所述缓冲区侧部通过进水管连接有设于滤池上端一侧的配水区，所述滤池上端另一侧设有反冲洗排水区和正常排水区。
进一步地，所述滤袋由耐腐蚀、高强度的PTFE材料制成，内部固定有长方体不锈钢框架。
进一步地，所述吊座开设有与吊绳数量对应的通道。
进一步地，所述曝气管位于滤池内的管体等距设有若干单孔膜空气扩散器。
进一步地，所述反冲洗管由对称分布的反冲洗进水管和反冲洗进气管组成。
本实用新型的有益效果是：
本实用新型将滤料层分为三层结构，位于中层且比重较大的紧密陶粒层由并排分布的多个滤袋构成，滤袋通过吊绳与吊座连接，通过这种分布方式，一方面可以大幅减轻承托板的承受压力，避免承托板因滤料层附着杂质变重而断裂情况的出现;另一方面在进行反冲洗时，可以通过吊绳拉动滤袋整体或单个错位进行竖直方向的位移运动，克服陶粒滤料常见的板结现象，保障反冲洗效果。
当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。
